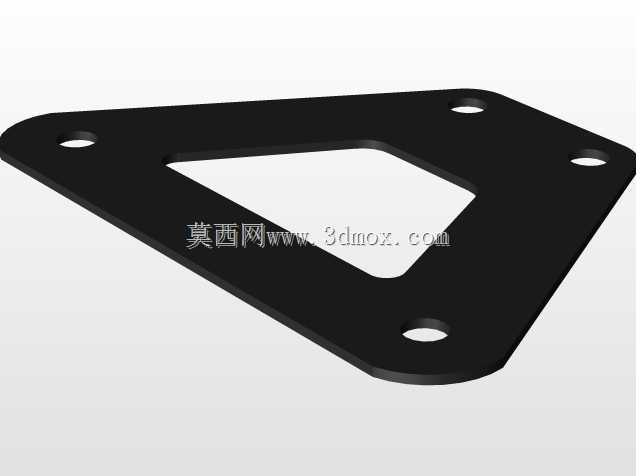

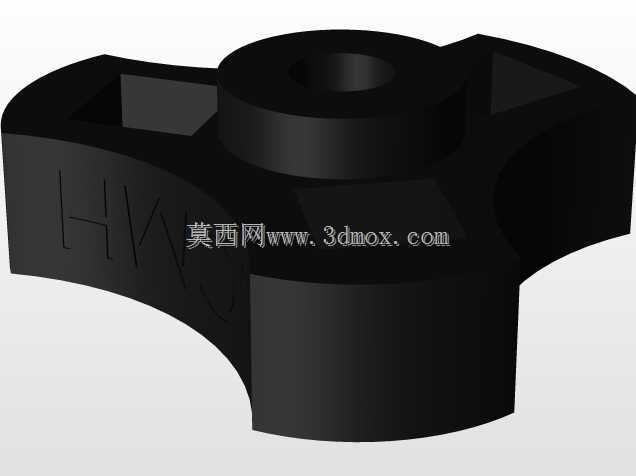

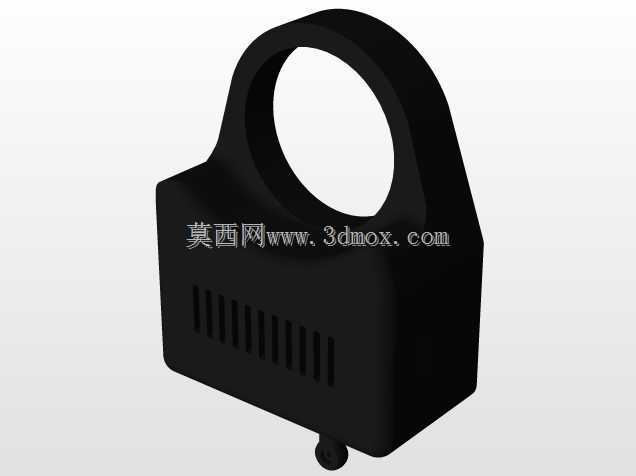

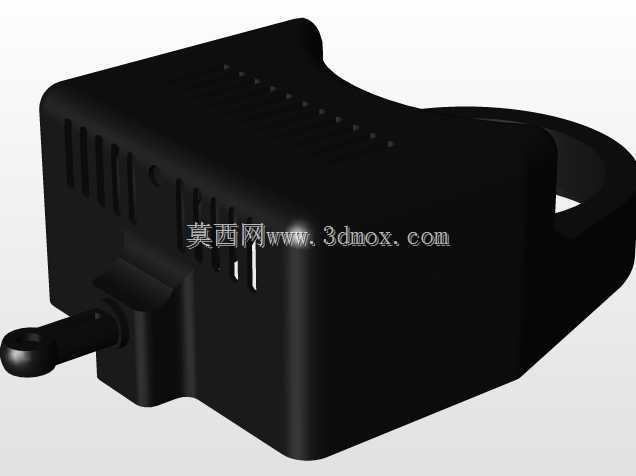

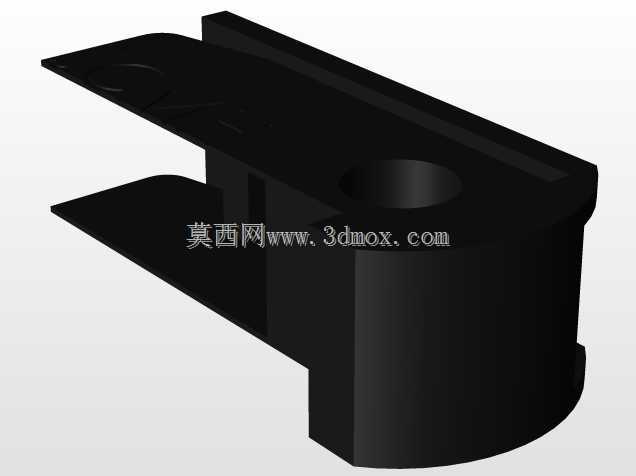

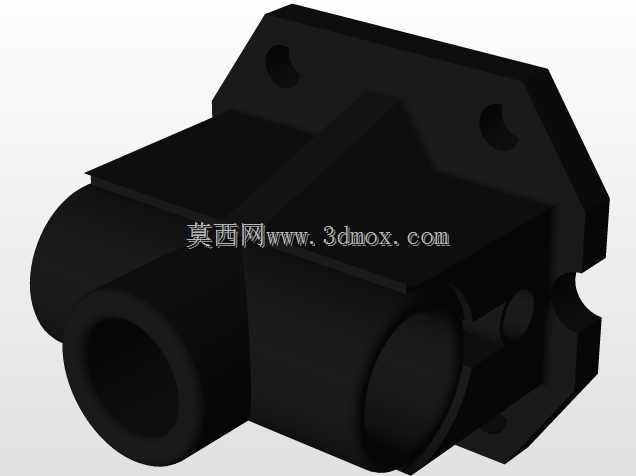

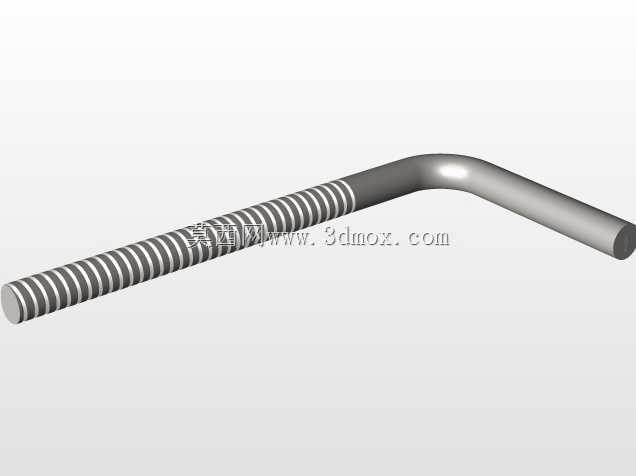

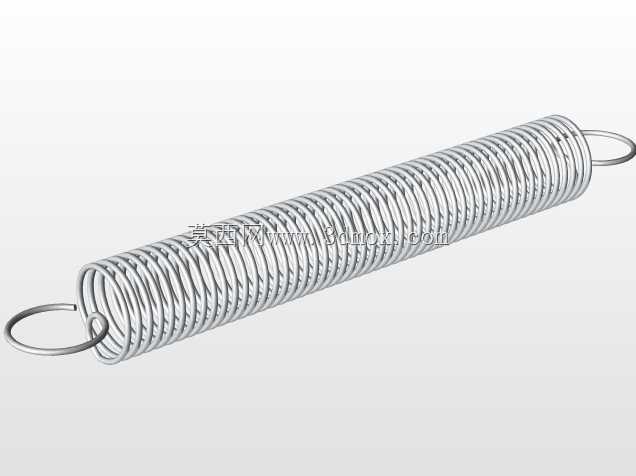

三角异形多孔安装固定支架结构设计

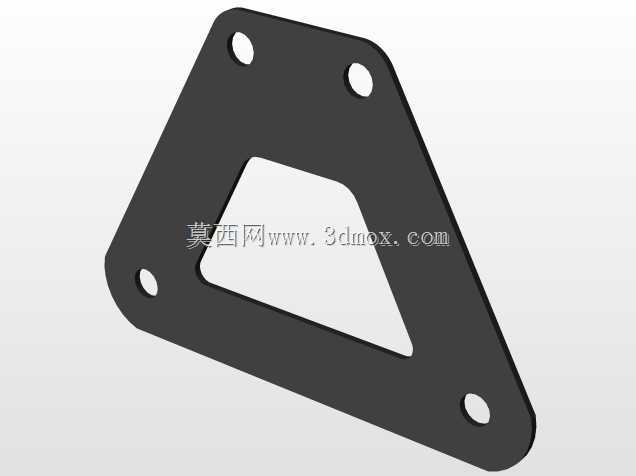

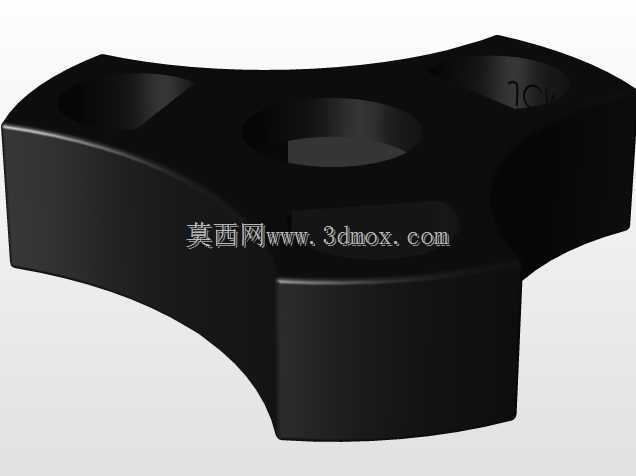

　　这款三角异形多孔安装固定支架，在小型电子设备、电源配套组件的安装场景中有着很高的适配性，尤其适合空间局促、安装面存在角度偏差的紧凑装配环境，很多桌面级工控设备、小型电源模组的内部固定都会用到这类异形支架，用来抵消安装基面的角度差，避免组件安装后出现应力集中的问题。从实际使用的角度看，这类支架的核心作用是完成两个非平行安装面之间的刚性连接，同时通过自身的三角构型提升整体抗扭性能，相比平直的条形安装片，三角封闭的结构形式在同等板材厚度下，抗侧向形变的能力能提升40%以上，完全能满足小型电子组件长期使用的结构强度要求，不会因为设备运输过程中的振动、日常使用中的轻微磕碰出现固定位松动的问题。设计这类支架的时候，首先要确认的是两端安装面的空间角度，不能直接按照平面钣金的思路去展开下料，需要先在三维环境中拟合两个安装基准面的空间位置，确定四个安装孔的相对坐标，再反推支架的折弯角度和轮廓边界，中间的三角镂空区域并不是单纯为了减重，更多是为了避让支架后方的凸起元器件，避免安装后支架和元器件外壳发生干涉，同时也能给安装位置的接线留出操作空间，方便工人在装配的时候快速插拔接线端子，不用额外预留手指操作的冗余空间。

　　从安装边界来看，这款支架采用2mm厚度的冷轧钢板冲压成型，四个安装孔的孔径统一适配M3规格的固定螺丝，孔位的位置度公差控制在0.1mm以内，保证安装的时候螺丝能顺利穿过安装孔，不会出现孔位错位需要强行掰动支架对位的情况；支架的外轮廓边缘都做了R2的圆角处理，避免冲压后的锐边割伤装配工人的手部，也不会在安装过程中刮伤相邻的线材绝缘层。三角构型的斜边做了等宽的结构设计，整体受力路径沿着三个边均匀传递，不会在转角位置出现应力集中的薄弱点，哪怕设备在使用过程中出现小幅的振动冲击，支架也能把受力均匀分散到四个固定点上，不会出现单颗螺丝受力过大导致滑牙、支架断裂的问题。

　　中间的镂空区域尺寸经过反复校核，刚好能避让后方高度在15mm以内的凸起元件，支架安装后和元件表面预留了2mm的安全间隙，不会因为板材的轻微形变挤压到元件外壳，也能给元件工作时的散热留出空气流通的通道，避免支架贴在元件表面影响热量散发。在实际选型适配的时候，只要安装面的空间角度和这款支架的折弯角度匹配，四个安装孔的孔距符合安装基准要求，就可以直接选用，不需要额外做定制修改，支架的表面采用黑色喷塑处理，不仅能提升钣金件的防锈能力，也和大部分工控设备、电源模组的黑色外壳风格统一，安装后不会出现视觉上的突兀感。这类异形支架的设计难点不在于结构复杂度，而在于对安装空间的精准把控，很多新手设计师在做这类支架的时候，往往只关注孔位的平面坐标，忽略了空间角度的匹配，导致支架加工完成后安装不上，或者强行安装后给连接的组件带来额外的装配应力，长期使用下会导致组件外壳开裂、接线端子松脱的问题，这款支架在设计阶段就做了全装配环境的干涉检查，所有相邻部件的间隙都做了冗余校核，哪怕板材厚度出现0.1mm以内的公差波动，也不会出现安装干涉的问题。另外四个安装孔都做了沉孔设计吗？

　　不，这款支架的安装孔是直孔设计，因为安装空间比较局促，沉孔会增加支架的局部厚度，反而会占用更多的装配空间，直孔搭配平垫使用就能完全满足固定强度要求，安装的时候从支架侧穿入螺丝，在对面的安装柱上锁紧，操作空间足够，普通的十字螺丝刀就能完成锁紧操作，不需要用到特殊的安装工具。支架的三个边的宽度保持一致，都是18mm，这个宽度是经过强度校核的，既能保证足够的结构刚性，又不会过多占用设备内部的空间，对于内部空间寸土寸金的小型电子设备来说，每多占用1mm的空间都可能导致其他元件无法排布，这个等宽设计刚好平衡了强度和空间占用的需求。
