MV RAMA型近海巡逻执法艇三维结构设计

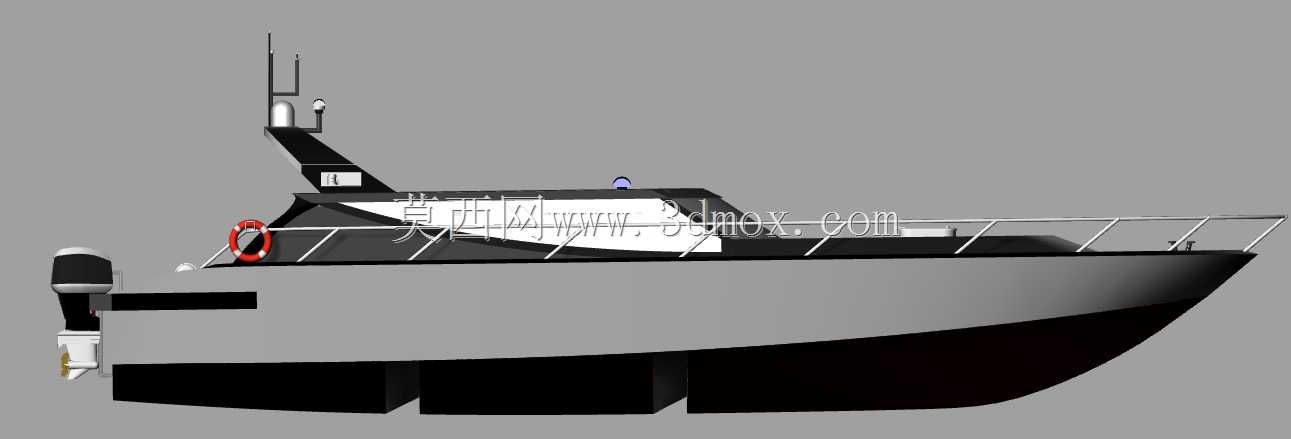

　　这款巡逻艇的三维结构设计，首先围绕近岸水域的日常勤务场景展开，覆盖内河入海口、近岸巡逻区、港区锚地这类常见作业范围，主要承担水域巡查、临检登乘、应急响应类的勤务需求，整体设计优先考虑近岸浪况下的航行稳定性与低速 maneuver 灵活性，避免为追求过高航速牺牲船体耐波性。从尺寸边界来看，船体总长控制在12.3米，设计水线长度10.3米，垂线间长11.8米，型宽3.48米，型深1.58米，设计吃水0.519米，这个尺寸参数刚好适配多数中小型公务码头的靠泊要求，不需要对现有码头泊位进行改造，同时浅吃水设计可以进入水深较浅的内河支汊、滩涂周边水域执行任务，不会出现搁浅风险。

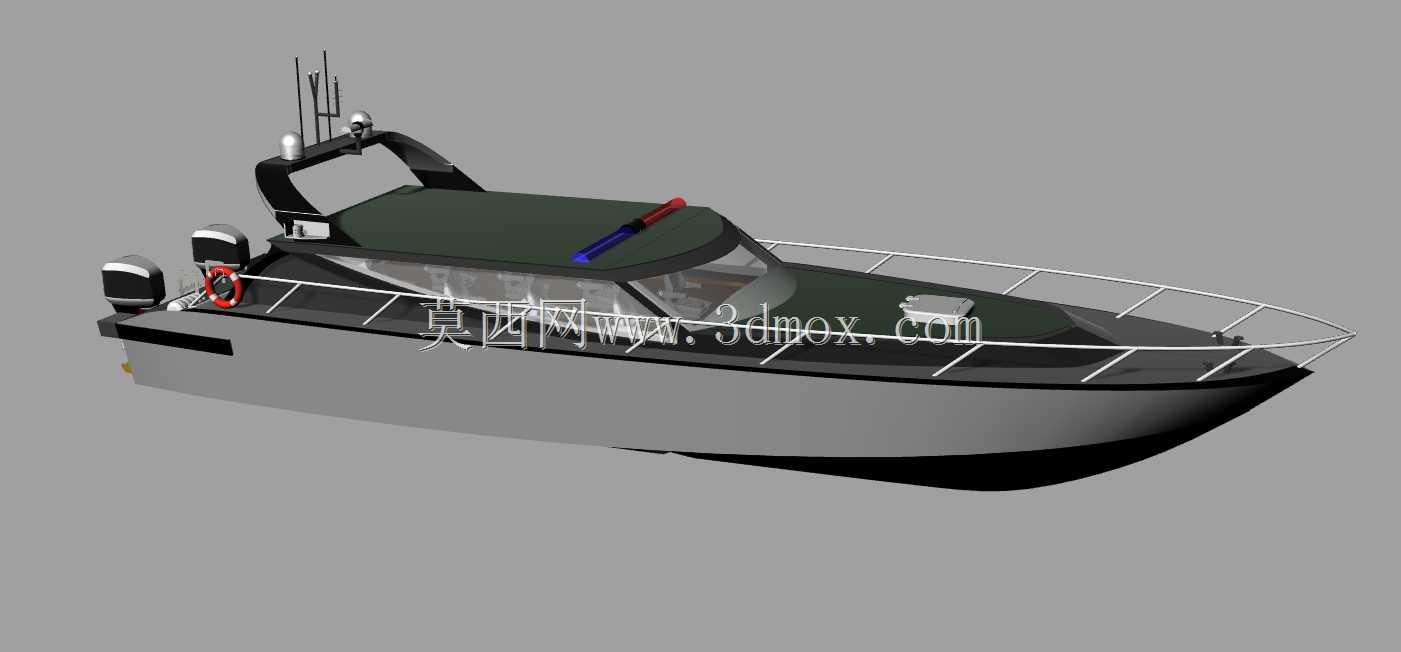

　　设计思路上，船体采用单体滑行艇型，舷侧设置连续的不锈钢安全护栏，护栏高度符合公务船舶作业防护标准，能够保障甲板作业人员在艇体摇摆时的安全，避免人员意外落水。上层建筑采用半封闭驾驶舱设计，驾驶舱前挡风采用大倾角倾斜设计，既可以降低高速航行时的风阻，也能减少夜间航行时的灯光反射对驾驶人员视线的干扰，舱顶预留了通讯导航设备的安装基座，可根据勤务需求加装雷达、AIS天线、警灯警报器、光电取证设备等载荷，基座位置做了结构加强处理，能够承载常规船用电子设备的重量，同时避免设备运行振动传导至驾驶舱内影响驾乘体验。

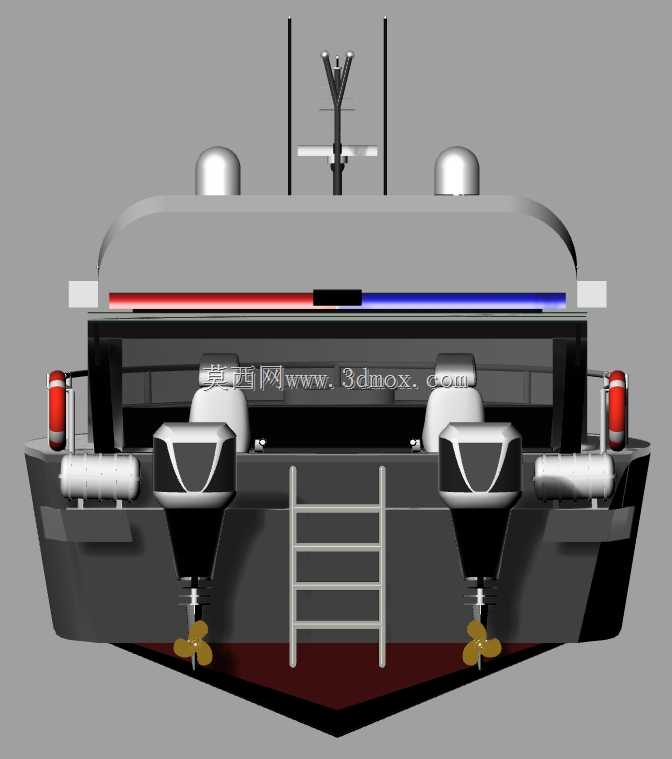

　　艇尾区域设置双外挂动力安装位，采用舷外机推进方案，相比内置轴系推进，舷外机方案的维护保养更便捷，在近岸作业时如果出现动力故障，可以快速更换动力单元，减少勤务中断时间，双机配置也提升了动力冗余度，单台动力故障时仍可依靠剩余动力低速返回母港。驾驶舱后部预留了小型露天作业甲板区域，可放置应急救援器材、登乘梯等作业装备，甲板表面做防滑纹理设计，即使在雨天浪溅的湿滑工况下，作业人员行走也能保持足够摩擦力。

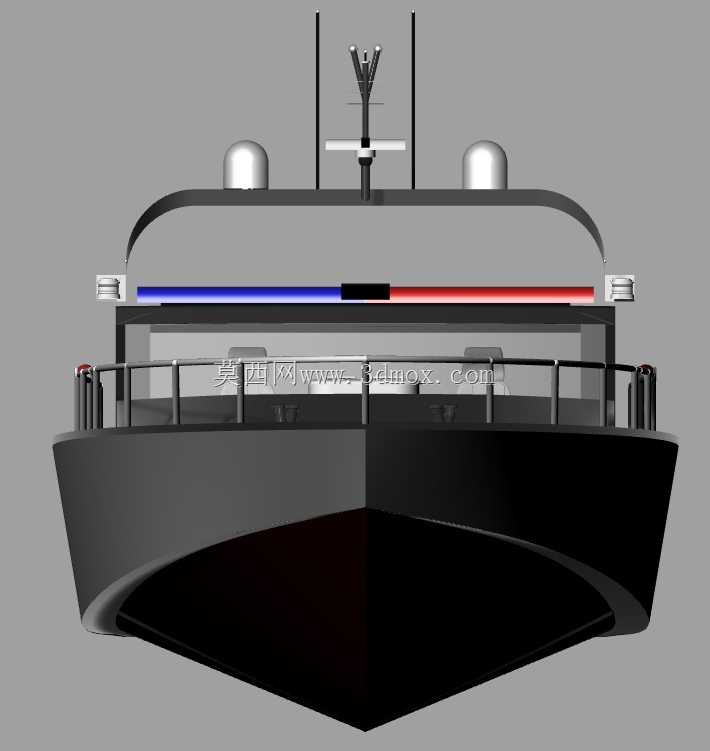

　　船体线型设计上，艇首采用适度外飘的V型首，在迎浪航行时可以有效削减波浪拍击，降低艇体的砰击载荷，提升乘员的舒适性，艇底从首向尾逐渐过渡到浅V型滑行面，在航速提升到滑行状态后，艇体抬升明显，航行阻力大幅降低，兼顾低速巡航的经济性与高速机动的响应能力。舷侧设置了嵌入式的救生圈安装位，救生圈取用方便，不会突出舷侧影响靠泊作业，也避免航行中受浪冲击脱落。

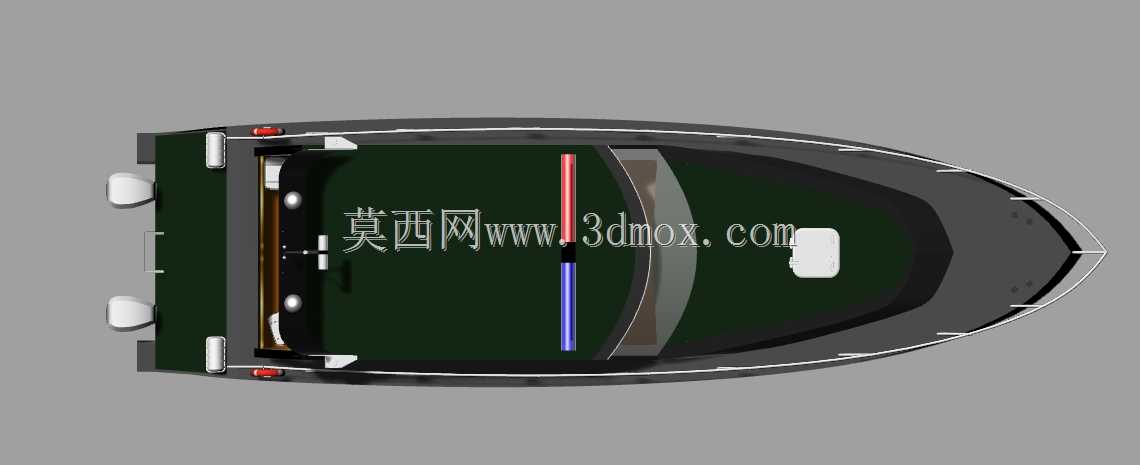

　　从结构布局来看，驾驶舱内部可容纳4-6名驾乘人员，座椅采用纵向布置方案，留出中间通行通道，方便人员从驾驶舱快速移动到前后甲板区域，舱内控制台预留了导航、通讯、动力操控系统的安装空间，所有操控元件的布置都符合人体工程学要求，驾驶人员不需要大幅度改变坐姿就可以完成所有航行操作。舱顶除了设备安装位，还设置了小型航行灯支架，满足内河与近海航行的号灯号型规范要求。

　　这款艇型的设计没有追求过度的功能堆砌，所有结构设计都围绕近岸巡逻勤务的实际需求展开，尺寸边界控制合理，既可以通过公路平板运输进行跨区域调度，也能适应多数中小型码头的靠泊条件，浅吃水特性拓展了作业水域范围，双机动力配置保障了作业可靠性，上层建筑的预留接口可以根据不同使用单位的需求灵活加装任务设备，不需要对船体主结构进行大的改动，有效降低了定制改造成本。在三维建模过程中，所有结构的衔接处都做了圆角过渡处理，既减少了应力集中，也降低了航行时的水流阻力，护栏、系缆桩、舷边扶手等附件的安装位置都严格按照实船作业的操作习惯布置，避免出现干涉人员通行、影响作业操作的问题。
