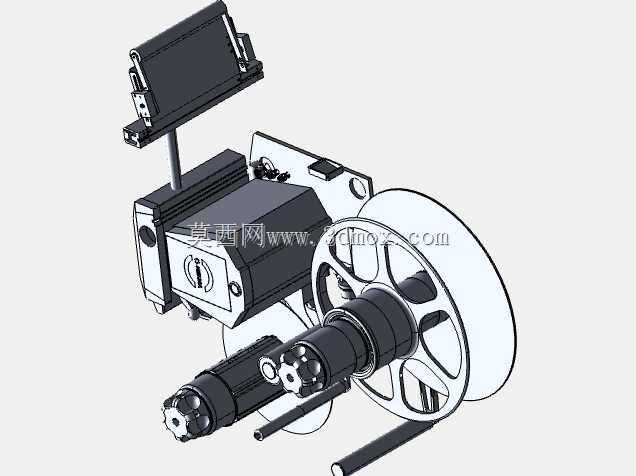

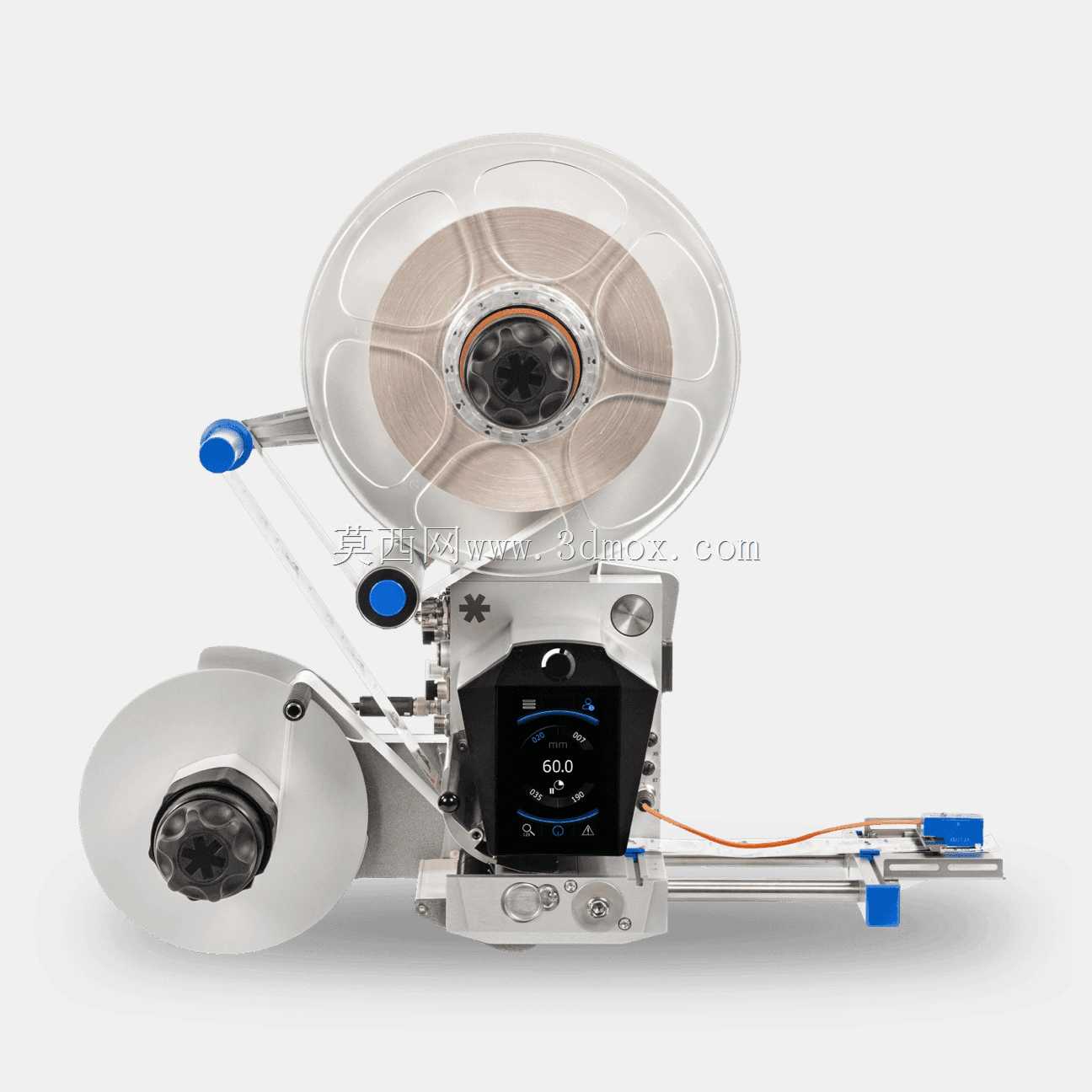

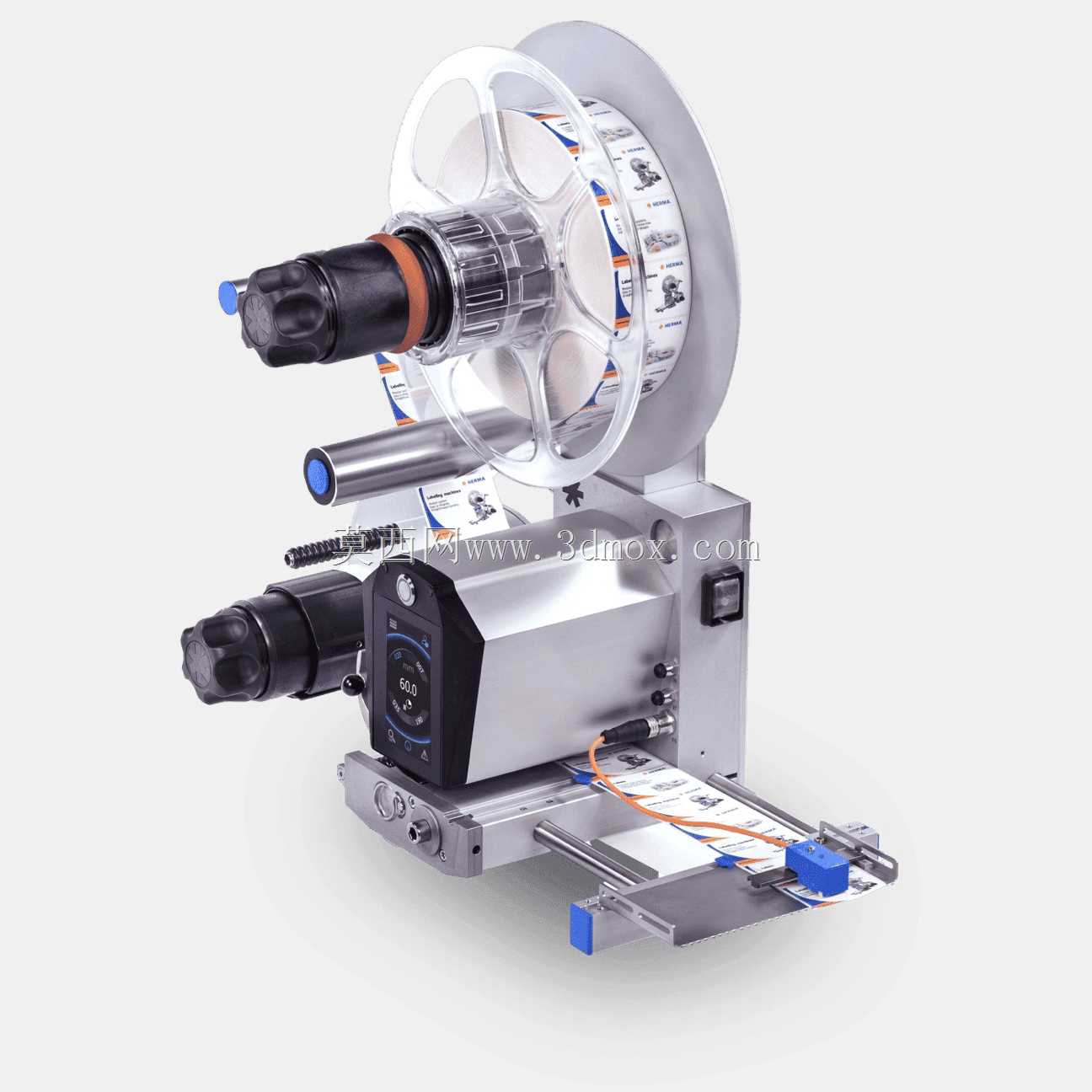

HERMA500通用型工业贴标设备结构设计

　　在快消品包装、医药外盒标识、电子元器件追溯、日化产品信息标注等多类生产场景中，贴标工序是产线后段不可或缺的环节，不同产线的输送速度、被贴物表面形态、标签材质差异，对贴标设备的适配性提出了极高要求。HERMA500这款贴标设备的结构设计，核心围绕全场景标签适配的目标展开，从机架的受力分布到标头的调节自由度，每一处结构都经过实际产线工况的反复验证。

　　从实际用途来看，这款设备可覆盖不干胶标签、透明薄膜标签、防伪溯源标签、警示标识标签等多类标签的粘贴作业，既可以独立作为单机设备完成小批量多品类产品的手动上料贴标，也可以通过标准安装接口对接现有包装产线、灌装产线、电子组装产线，实现高速在线贴标，无需对原有产线进行大规模结构改造。设备的贴标执行端采用浮动压合结构，当被贴物表面存在轻微弧度、高度差或者输送过程中出现微小位置偏移时，压标辊可以自适应调整贴合压力，避免标签起皱、气泡、贴偏等常见问题，针对平面、小弧面、轻微凹凸面的被贴物都能实现稳定贴附。

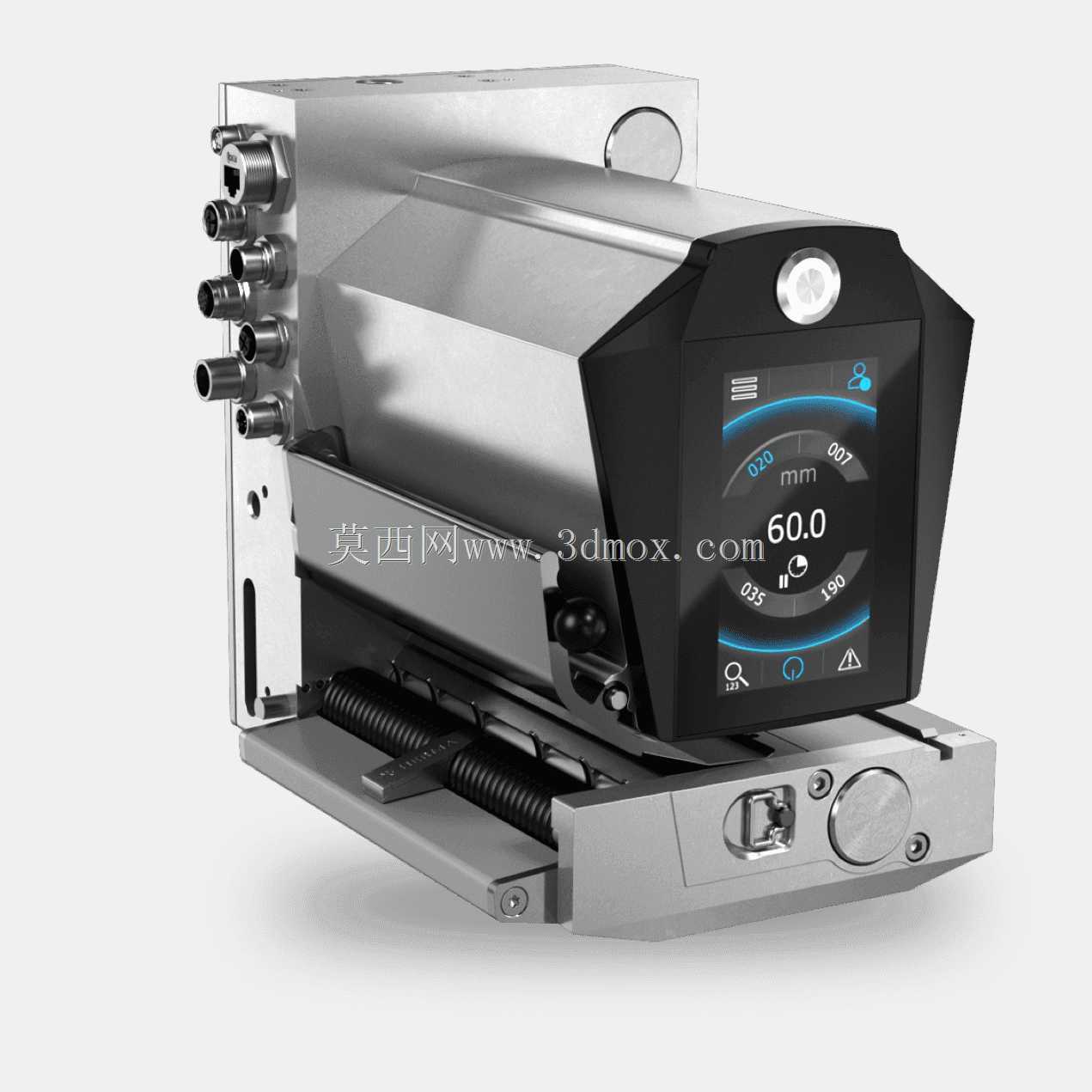

　　在功能特性的设计上，这款设备摒弃了冗余的复杂结构，将核心功能聚焦在贴标准确度与调节便捷性两个维度。标头部分的送标机构采用伺服驱动的牵引辊组，牵引辊表面做了防滑纹理处理，配合张力自动调节的放卷轴，在标签卷直径从满卷到空卷变化的过程中，标签张力始终保持稳定，不会出现断标、送标长度偏差的问题。标签剥离板的刃口做了高精度磨制处理，刃口直线度控制在0.02mm以内，保证标签从底纸剥离时出标角度一致，即使是厚度仅0.03mm的超薄透明标签，也能顺利剥离不会随底纸回卷。设备的调节机构全部采用带刻度的锁紧结构，贴标高度、前后位置、贴标角度都可以通过刻度快速读取调整数值，换产时无需反复试贴校准，单批次换产调节时间可以控制在十分钟以内，适配多品种小批量的柔性生产需求。

　　设计思路上，这款设备优先考虑了工业场景下的长期运行稳定性与维护便捷性。整体机架采用折弯焊接的钣金结构，关键受力位置做了加强筋处理，在设备高速运行时不会出现共振抖动，保证贴标位置的重复精度。所有传动部件都布置在设备的易维护侧，日常清洁、易损件更换不需要拆解设备主体结构，牵引辊、压标辊都采用快拆式安装，磨损后操作人员可以徒手完成更换，不需要专业维修人员介入。电气元件的安装位置预留了足够的散热空间，布线全部走机架内部的走线槽，既避免生产过程中粉尘、水渍对线路的侵蚀，也让设备外观更整洁，不会出现线路剐蹭被贴物的问题。设备的操作界面布置在机身侧前方的人体工程学高度位置，操作人员站在产线旁就可以完成参数调整、状态查看，不需要弯腰或者探身操作。

　　从外形尺寸与安装边界来看，这款设备的主体结构采用紧凑型布局，机身宽度控制在合理范围内，不会占用过多产线空间，独立安装时只需要预留标准的操作维护空间即可，对接产线时，设备的进料、出料高度可以根据现有产线的输送面高度进行调整，底部配备可调脚杯，可以适应地面不平整的车间环境，不需要额外制作安装基座。设备的标头部分预留了多个扩展安装位，可以根据实际需求选配打码模块、视觉检测模块、标签存在检测传感器，实现贴标前打码、贴标后检测的一体化功能，不需要额外加装独立支架。设备的安全防护设计符合工业设备安全标准，所有运动部件都布置在防护壳内部，运行过程中操作人员不会误触运动机构，急停按钮布置在机身显眼位置，出现异常时可以快速停机。

　　在实际产线适配过程中，这款设备可以根据被贴物的输送速度自动匹配送标速度，当产线速度出现波动时，设备内置的同步追踪机构可以实时调整送标节奏，不会出现标贴错位的问题。针对不同的标签卷规格，设备的放卷轴可以适配不同内径的标签卷纸芯，不需要更换轴套就可以兼容市面上绝大多数的标准标签卷，减少了配件储备成本。压标部分的压力可以根据标签材质与被贴物表面特性进行微调，针对易碎标签、易变形的被贴物，可以降低压合压力避免标签破损或者被贴物变形，针对粘性较强的厚标签，可以适当增大压力保证标签粘贴牢固，不会在后续输送、包装过程中脱落。
