工业辊压输送支撑机架结构设计

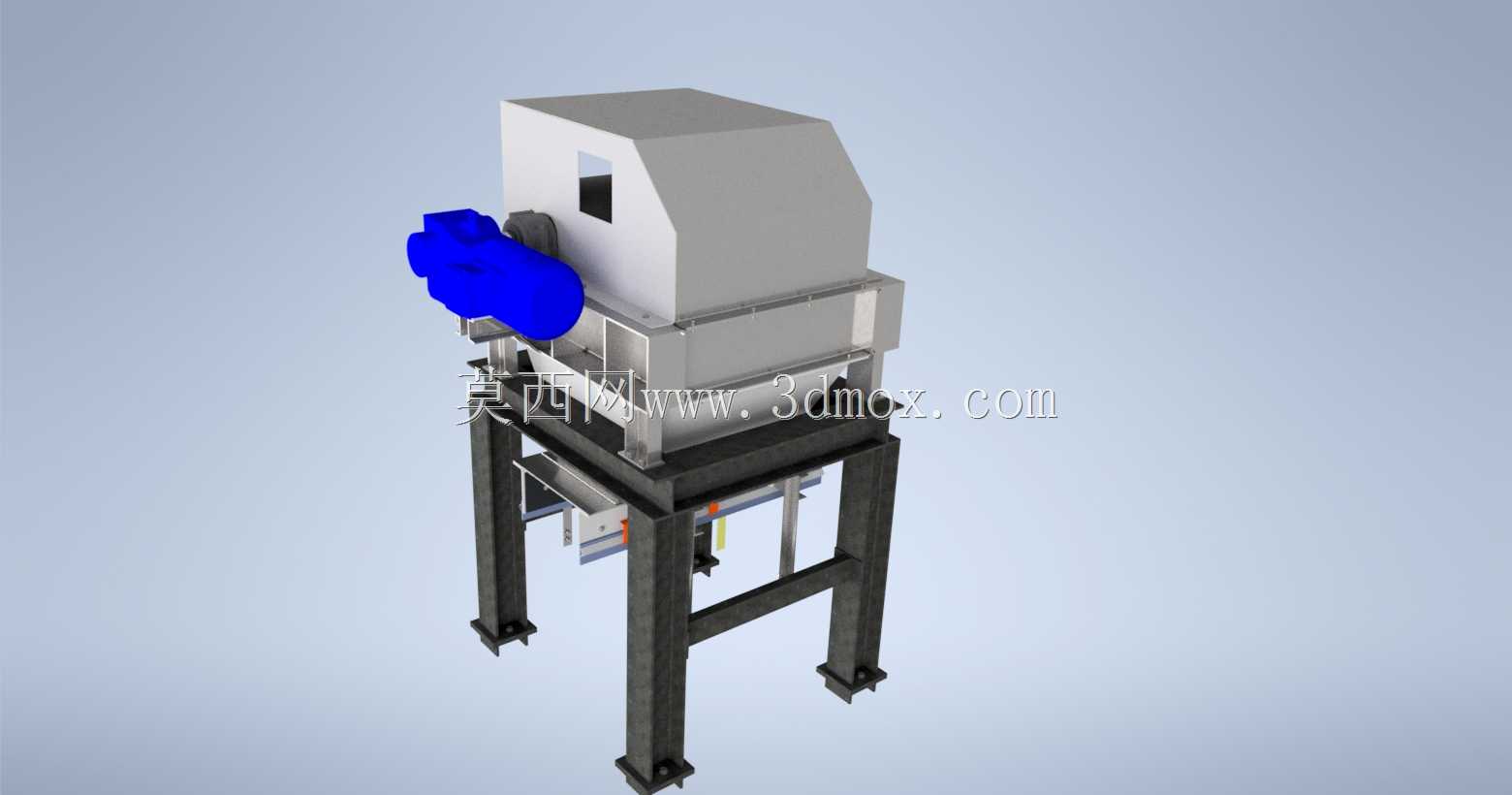

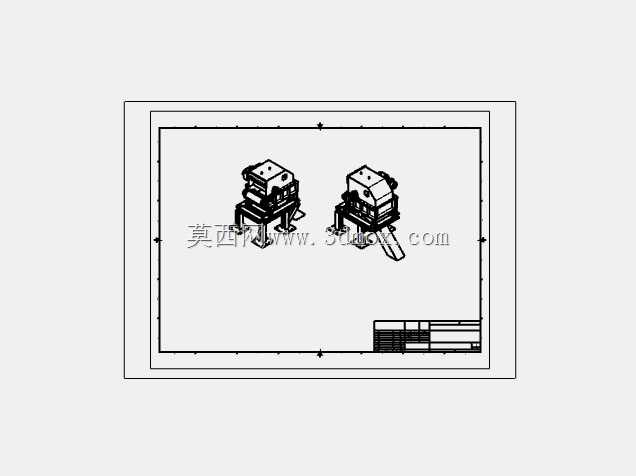

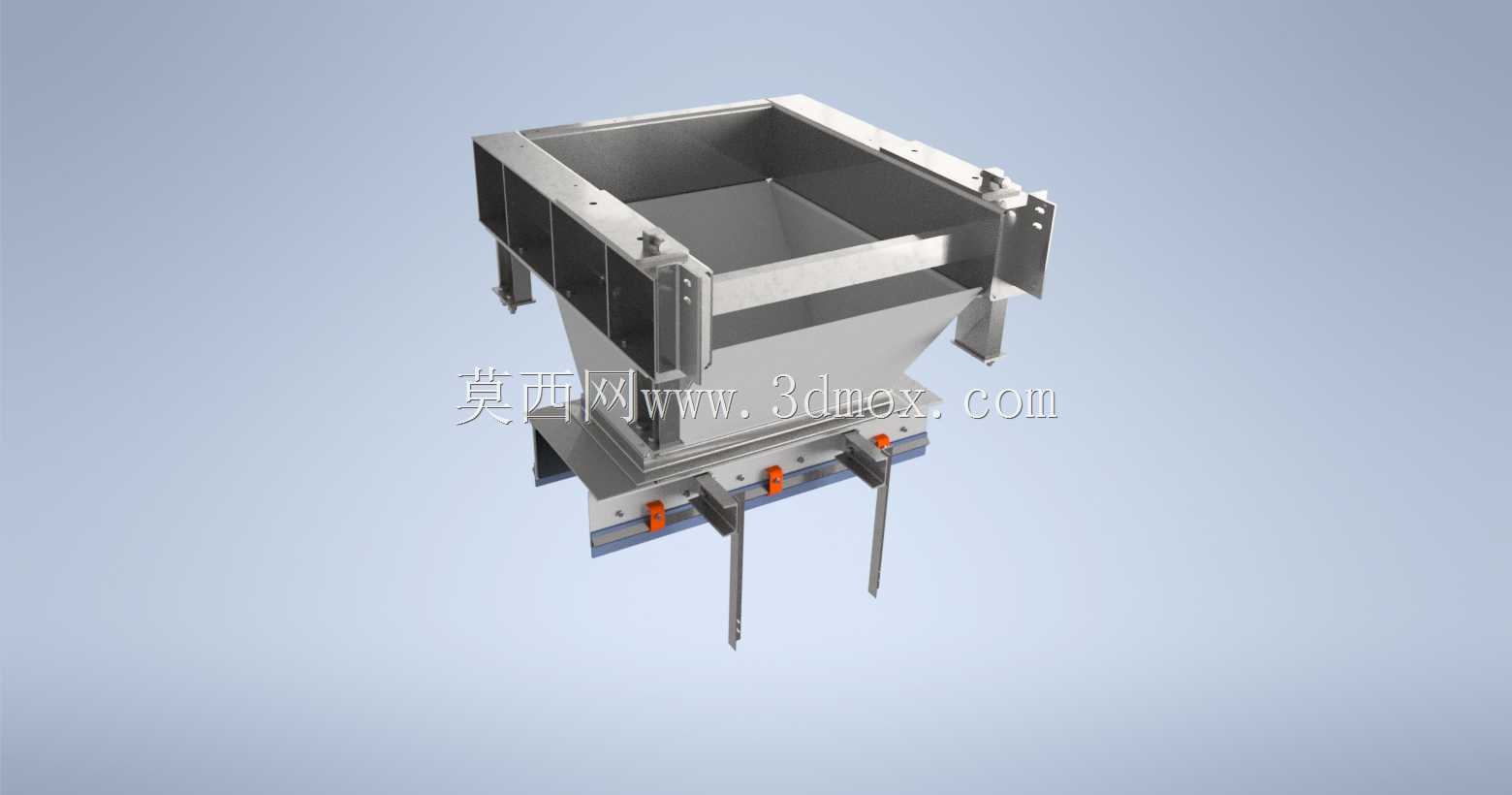

　　这套辊压输送支撑机架的三维结构，主要面向连续卷材加工产线的进料段工位设计，适配金属薄带、复合膜材、纸质卷材的连续压合输送工序，在包装材料生产、金属带材分切、锂电池极片轧制等产线的进料衔接段有广泛适配空间。机架整体采用方管焊接成型的框架式结构，四根立式支撑腿底部搭配方形安装脚板，脚板上预留螺栓过孔，可直接通过膨胀螺栓或T型螺栓固定在车间混凝土地面或者设备安装平台上，安装时需保证四个脚座的平面度公差控制在0.2mm/m范围内，避免机架受力不均导致辊轴偏斜，影响卷材走带精度。

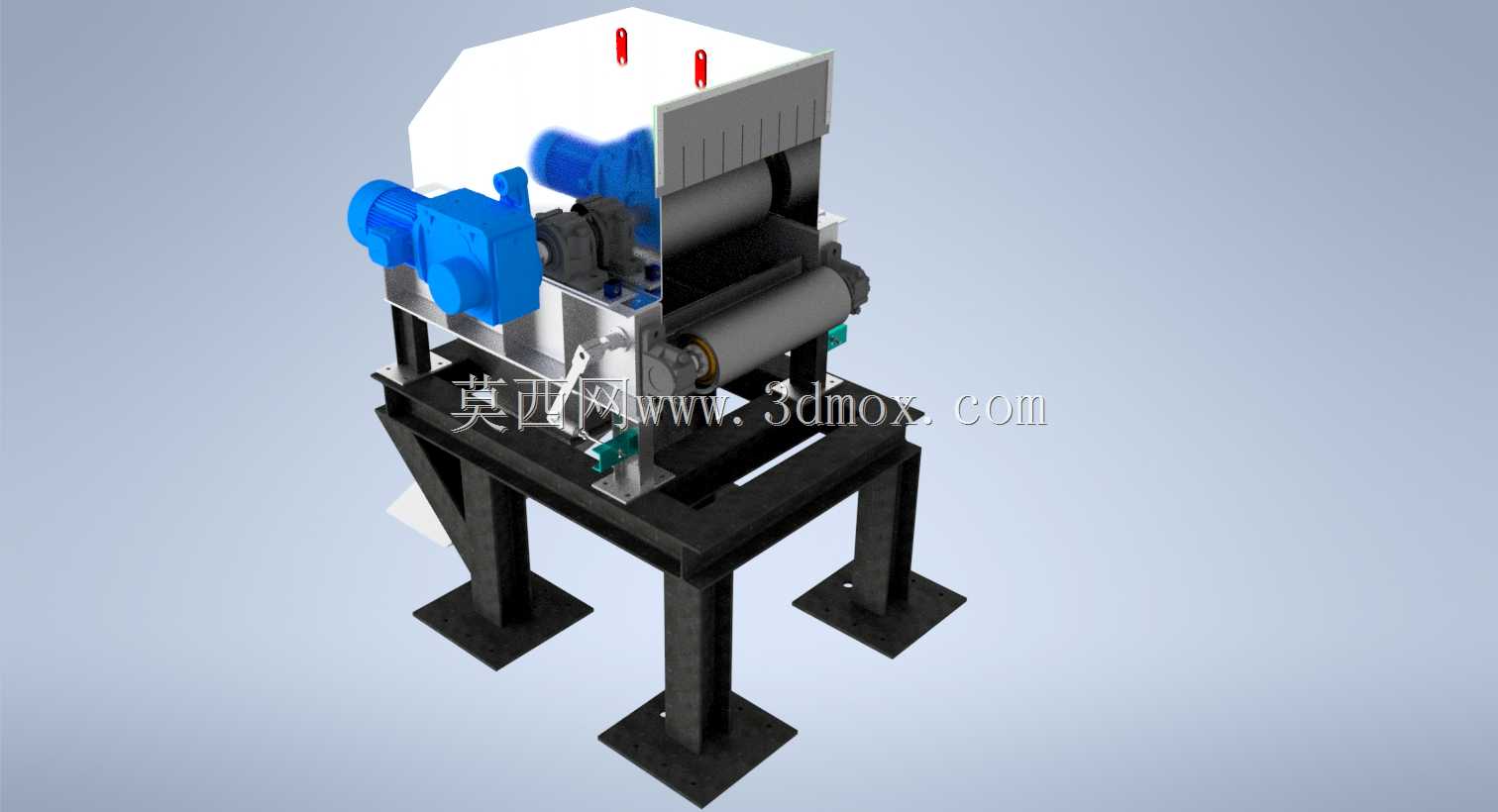

　　上部的辊系组件采用平行排布设计，主动辊端配套蓝色的传动减速单元，可直接对接伺服电机或者链传动系统，实现辊面的定速转动，辊面的线速度可根据产线节拍在0.5-15m/min范围内调整，适配不同厚度、不同张力要求的卷材输送需求。压合辊组采用弹簧自适配压紧结构，上方的两个红色调节柱可手动调整压合间隙，间隙调整范围在0-20mm之间，可适配不同厚度的卷材通过，同时保证压合过程中压力均匀，不会出现卷材褶皱、跑偏的问题。

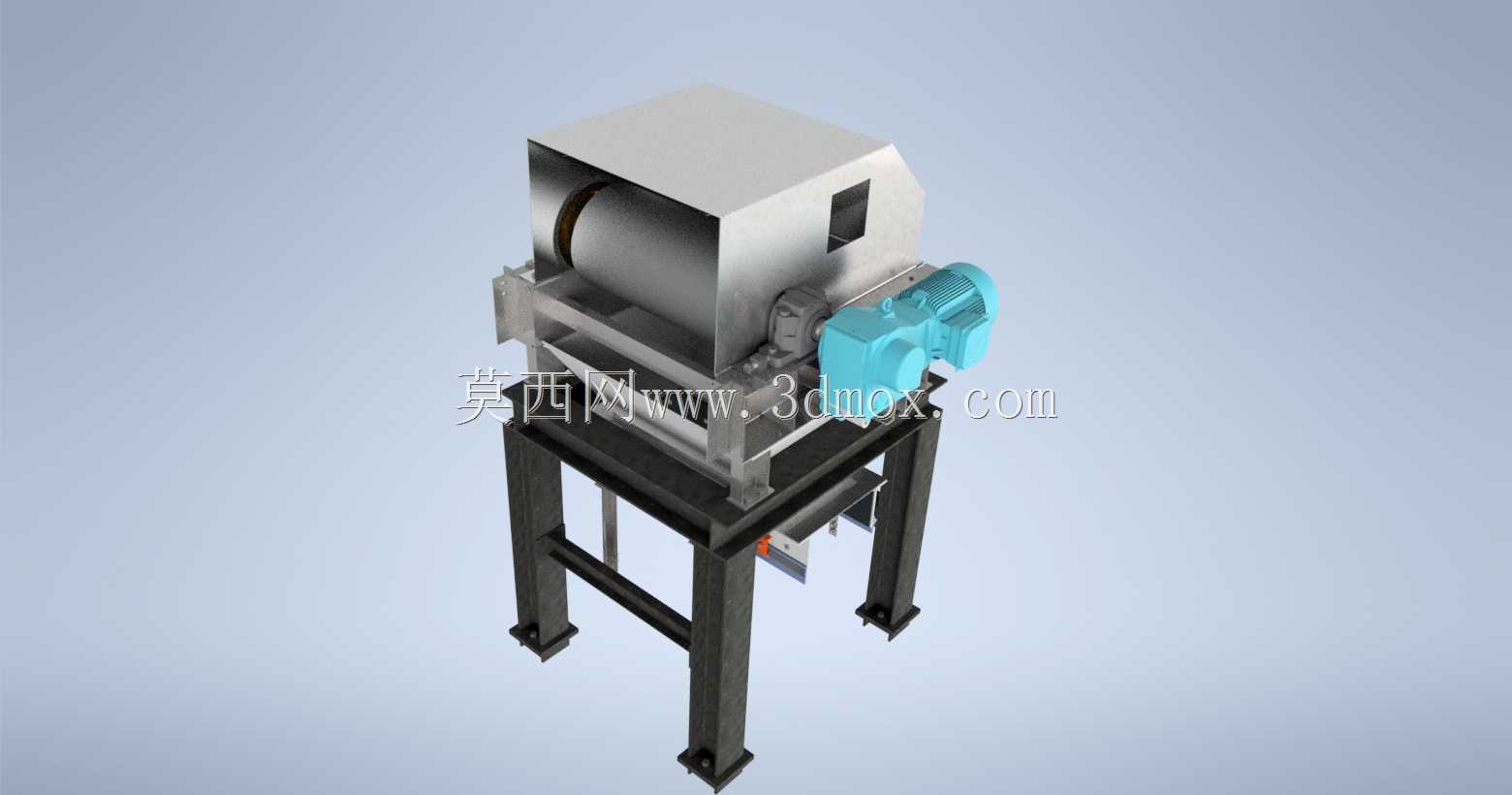

　　设计过程中优先考虑了机架的刚性需求，方管框架的连接处均采用满焊工艺，焊接后做去应力退火处理，避免长期受力出现焊接变形，辊轴的安装座采用螺栓可调式结构，安装时可微调辊轴的平行度，保证两根平行辊的轴线平行度公差不超过0.1mm，防止卷材走带过程中出现蛇形偏移。机架的侧边预留了传动组件的安装空间，蓝色的传动护罩可完全覆盖齿轮啮合区域，避免生产过程中杂物卷入传动结构，同时也能降低传动噪音，符合车间生产的安全防护要求。

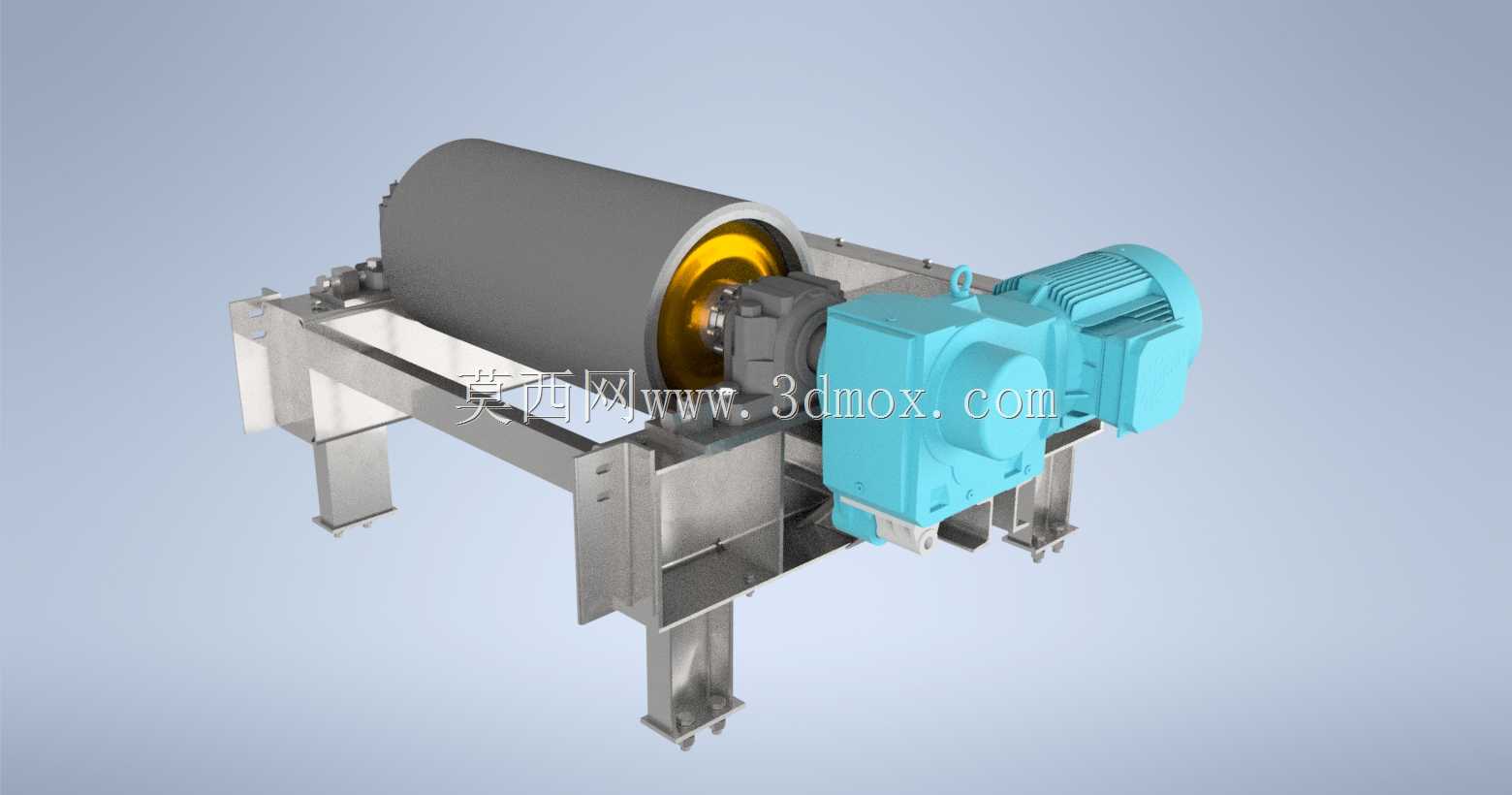

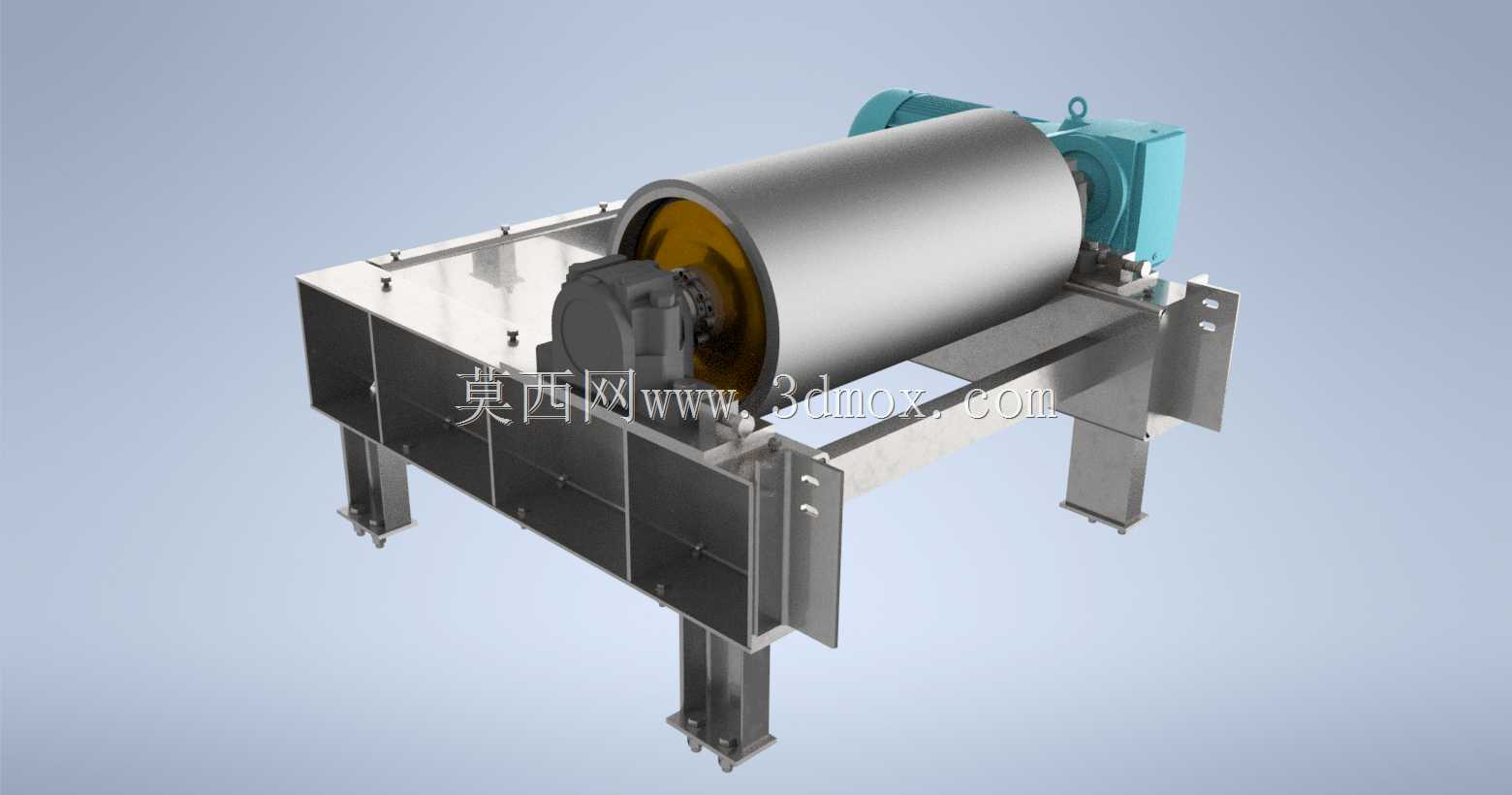

　　从安装边界来看，机架整体的占地投影尺寸适配常规1.2m幅宽的卷材加工需求，支撑腿的高度可根据产线的整体高度做适配调整，当前设计的机架顶面高度为850mm，符合人工操作的人机工程学高度，操作人员可在机架侧边完成卷材穿引、间隙调整、日常维护等操作，不需要额外搭建操作平台。辊轴的两端采用带座轴承支撑，轴承座选用标准外球面球轴承，具备自动调心功能，可补偿一定范围内的安装误差，降低加工和装配的精度要求，同时后期维护更换轴承时不需要拆卸整个辊系，只需要拆开轴承座压盖即可完成更换，降低设备维护的时间成本。

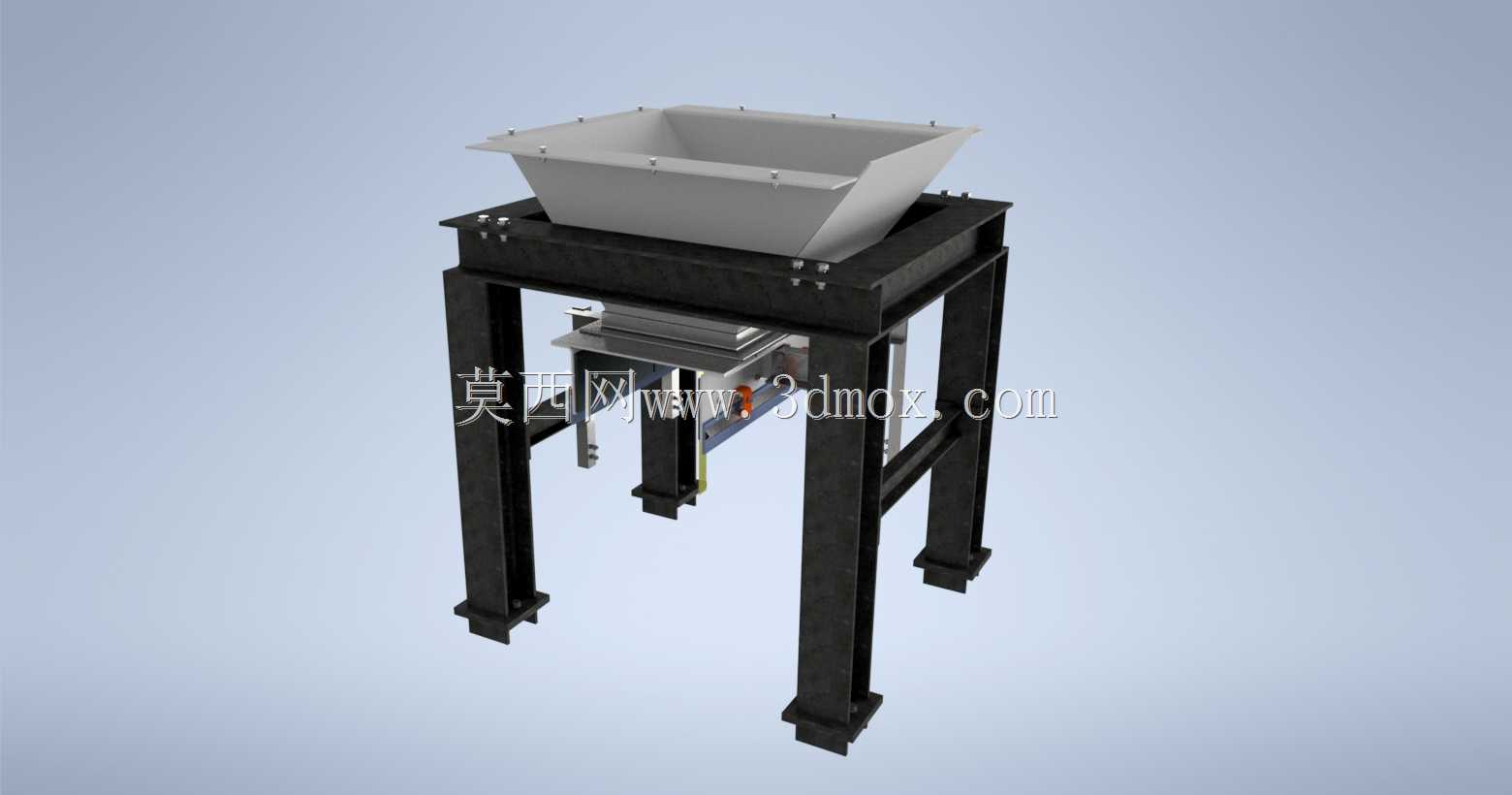

　　在功能设计上，这套机架除了基础的输送压合功能外，还在下部框架预留了废料收集槽的安装空间，压合过程中产生的边角废料可直接通过辊缝间隙落入下部的收集槽内，不需要额外在机架周边布置废料收集装置，节省产线的占地空间。机架的表面处理采用喷塑工艺，整体为哑光黑的涂层，耐车间内的油污、切削液腐蚀，长期使用不会出现涂层脱落、生锈的问题，适合工业车间的复杂生产环境。传动端的护罩采用快拆式结构，日常检查传动齿轮的啮合情况、添加润滑脂时，只需要松开护罩的手拧螺丝即可打开护罩，不需要借助额外工具，提升日常点检的效率。

　　针对不同的产线需求，这套结构还可做模块化拓展，比如在机架上部加装张力检测辊、纠偏传感器安装位，或者在出料端对接裁切机构、收卷机构，不需要对主体框架做大规模改动，只需要在预留的安装孔位上加装对应的功能组件即可，具备较强的产线适配性。设计时也考虑了动平衡要求，所有辊轴在加工完成后都做了动平衡校正，平衡精度等级达到G6.3，在最高转速运行时不会出现明显的振动，保证卷材输送的平稳性，避免因为辊系振动导致卷材表面出现压痕、划伤等质量问题。
