TQFP-48薄型四方扁平IC封装结构

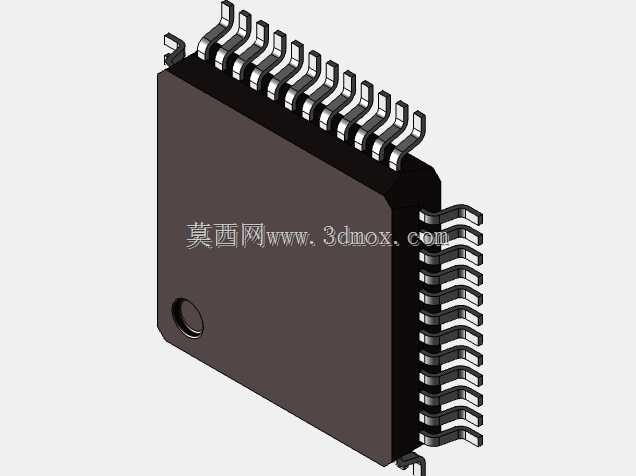

　　在消费电子、工业控制板卡、车载电子模块的PCB布局布线工作中，TQFP-48封装的芯片是极为常见的表面贴装元器件，这类封装的三维建模精度，直接影响到后续PCB封装库制作、钢网开孔设计、结构干涉检查的准确性，很多刚入行的结构工程师在做板级结构校核时，经常因为忽略封装引脚的成型弧度、本体定位标记的位置，导致试产阶段出现贴片对位偏移、外壳与芯片本体干涉的问题。这款TQFP-48封装的三维结构，完全按照实际量产的封装尺寸规范构建，本体采用哑光黑色塑封材质的视觉表现，边角做了符合实际注塑工艺的微小倒角处理，没有生硬的直角结构，本体一角设置的圆形定位凹点，和实物封装的1脚标识位置完全对应，能帮助设计人员在装配校核时快速判断芯片的安装方向，避免反向贴装的工艺错误。引脚部分采用了鸥翼型成型结构，每一侧的12个引脚间距均匀，引脚的弯折弧度、伸出本体的长度、引脚末端的平面宽度都严格贴合表面贴装工艺的要求，建模时特意还原了引脚金属部分的轻微厚度与弯折处的圆角，没有做简化的直角处理，这部分细节对于做焊盘设计、焊点可靠性仿真来说至关重要——如果建模时把引脚简化成直片状，后续做热应力仿真、焊点疲劳分析时，得到的结果会和实际情况存在不小的偏差。

　　从安装边界来看，这款封装的本体长宽尺寸符合TQFP-48的通用标准，引脚向外伸出的宽度预留了足够的焊盘布局空间，在做PCB布局时，结构工程师可以直接参考这个模型的外轮廓，预留芯片周边的器件禁布区，避免周边电容、电阻等贴片器件和芯片引脚、本体产生空间冲突；同时模型的本体高度也按照常规塑封IC的厚度设置，在做整机外壳的内部空间校核时，可以直接导入这个模型，检查外壳内壁、散热片等结构和芯片本体的安全间隙，尤其是在做薄型消费类电子产品的结构设计时，毫米级的高度差都可能导致外壳装配后顶到芯片，造成器件损坏。

　　在实际的工程应用场景里，这类封装模型的使用场景覆盖了从原理图封装匹配、PCB Layout约束、SMT钢网设计到整机结构校验的全流程：对于硬件工程师来说，精准的三维模型可以在布局阶段就评估芯片和周边接插件、屏蔽罩的位置关系，不用等到打样后才发现空间冲突；对于SMT工艺工程师来说，模型的引脚形态可以帮助确认吸嘴的吸附位置，避免贴片过程中出现吸嘴偏移、带起器件的问题；对于结构工程师来说，在做产品的抗振动仿真时，准确的封装外形和重量分布，可以让仿真结果更贴近实际工况，提前发现引脚在振动环境下的应力集中点。

　　建模过程中没有对封装的细节做过度简化，既保证了模型的轻量化，不会在导入大型PCB装配体时造成软件卡顿，又保留了所有和工艺、装配相关的关键特征：比如塑封本体和引脚结合处的微小溢胶台阶、引脚表面的镀层质感表现、1脚定位点的深度和直径，这些细节看似无关紧要，但在做高精度的视觉检测设备编程、AOI检测程序调试时，能直接作为视觉识别的特征参考，减少现场调试的工作量。很多工程师在自行搭建这类封装库时，往往只关注引脚的间距和本体的长宽，忽略了引脚的成型高度、本体底部和PCB表面的间隙，而这个间隙恰恰是焊膏融化后形成可靠焊点的关键空间，如果建模时把本体底部和PCB表面设置为零间隙，后续做焊点可靠性分析时，就无法准确模拟焊锡的爬升形态，也无法评估底部 underfill 填充工艺的空间是否充足，这款模型在构建时特意保留了本体底部到引脚焊接面的标准间隙，完全符合表面贴装工艺的实际装配状态。
