海康威视壁装球型安防监控摄像机结构

　　做室外安防点位布设的结构校核时，这类壁装球型摄像机的三维结构是绕不开的参考项，很多刚入行的结构设计师容易只关注镜头参数，忽略安装边界和结构干涉问题，最后现场装调时才发现支架转角碰墙面、球罩转动蹭线管，返工成本极高。先从实际应用场景说，这类球机主要部署在园区周界、厂区主干道、商铺外立面、小区出入口这类需要大范围巡航监控的点位，和枪机固定视角不同，它能水平360度连续旋转、垂直方向大角度俯仰，配合变倍镜头可以覆盖半径百米内的监控区域，不用在同一个点位密集布设多台固定摄像机，能大幅减少布线和供电点位的投入。

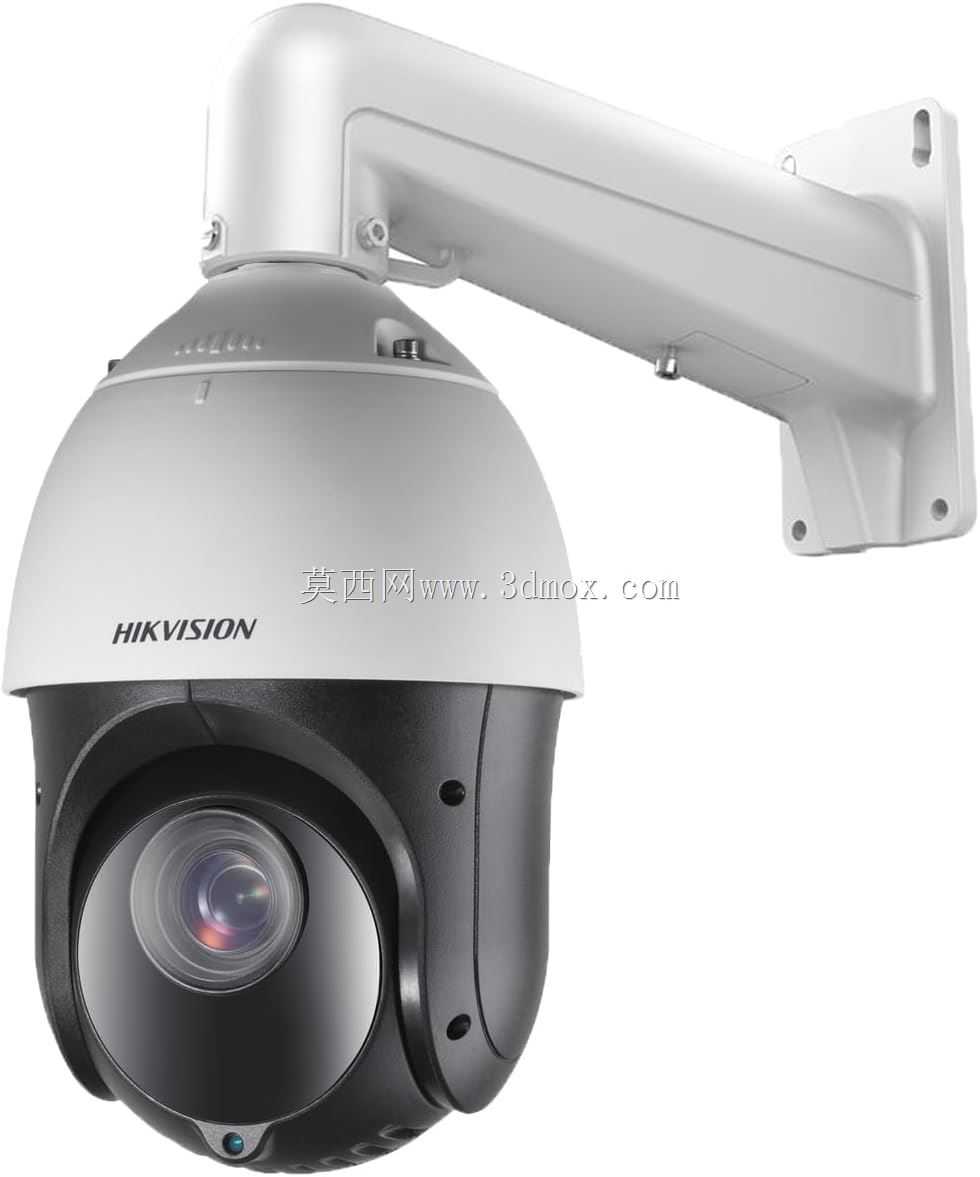

　　从结构设计思路来看，整个设备分成三个核心结构段：壁装支架、球机上盖腔体、下部球罩云台组件。壁装支架采用压铸铝合金一体成型的弯折结构，安装面预留三个膨胀螺栓固定孔，孔位做了沉台设计，避免螺栓头突出影响支架和墙面的贴合度，支架出线端开了腰型过孔，方便穿入RVV电源线和网线，支架和球机连接的位置做了止口定位，配合防水胶圈能达到IP66级别的防水要求，哪怕长期暴露在室外淋雨、扬尘环境下，也不会出现腔体进水烧蚀主板的问题。上盖腔体同样是铝合金压铸材质，表面做了户外喷塑处理，抗紫外线老化，腔体内部预留了主板、电机驱动板、电源模块的安装螺柱，螺柱位置做了高低差设计，避免不同功能板之间出现电磁干扰，腔体和下部球罩的配合面做了环形密封槽，嵌入硅胶密封圈后，球罩转动时也能保证密封性能不下降。

　　下部的球罩云台组件是整个设备的运动核心，水平转动轴和垂直俯仰轴都采用了静音步进电机驱动，配合精密齿轮组传动，转动时几乎没有卡顿和异响，球罩采用耐冲击的聚碳酸酯材质，透光率达到92%以上，不会因为长期日晒出现发黄雾化的问题，影响镜头成像效果。镜头模组安装在云台上，变倍、对焦的传动结构做了阻尼优化，巡航转动到预设点位时不会出现镜头抖动虚焦的情况。

　　再说到安装边界的尺寸问题，很多设计师做外立面布点时容易算错空间余量，这款球机的壁装支架从墙面伸出的长度大概在300毫米左右，球罩的最大直径是220毫米，垂直方向从支架安装面到球罩最低点的高度差大概是380毫米，安装时要注意避开墙面的落水管、空调外机支架、外墙装饰线条，保证球机水平旋转时不会和周边构件发生碰撞，支架安装的高度建议在3.5米以上，既可以避免人为恶意破坏，也能让监控视角覆盖更大的范围。另外要注意，支架的安装墙面必须是实心砖墙或者混凝土墙面，如果是轻质空心砖墙面，必须做背板加固，不然球机长期转动产生的振动会让固定螺栓松动，出现设备下垂移位的问题。

　　从结构建模的细节来看，这款模型还原了所有的安装配合特征，比如支架上的工艺减重槽、球罩上的拾音孔开孔、腔体侧面的复位按键预留位、出线口的防水格兰头结构，这些细节在做配套的安防立杆设计、墙面安装点位校核时非常有用，不用再反复去查厂家的安装手册，直接在三维软件里就能做干涉检查和装配模拟。很多时候做厂区安防系统的三维排布，就是靠这类精准的设备模型来提前预判安装问题，比如球机转动时会不会被门口的道闸栏杆挡住、巡航到低位时会不会碰到行道树的枝条，这些问题在建模阶段就能排查掉，比到现场再整改效率高太多。另外，这款球机的走线结构设计也很有参考性，所有线缆都是从支架内部穿入腔体，没有外露的走线，既美观也能避免线缆被紫外线老化或者被人为剪断，做同类室外监控设备结构设计时，这种内走线的结构思路完全可以复用，能大幅提升设备的户外适应能力。
