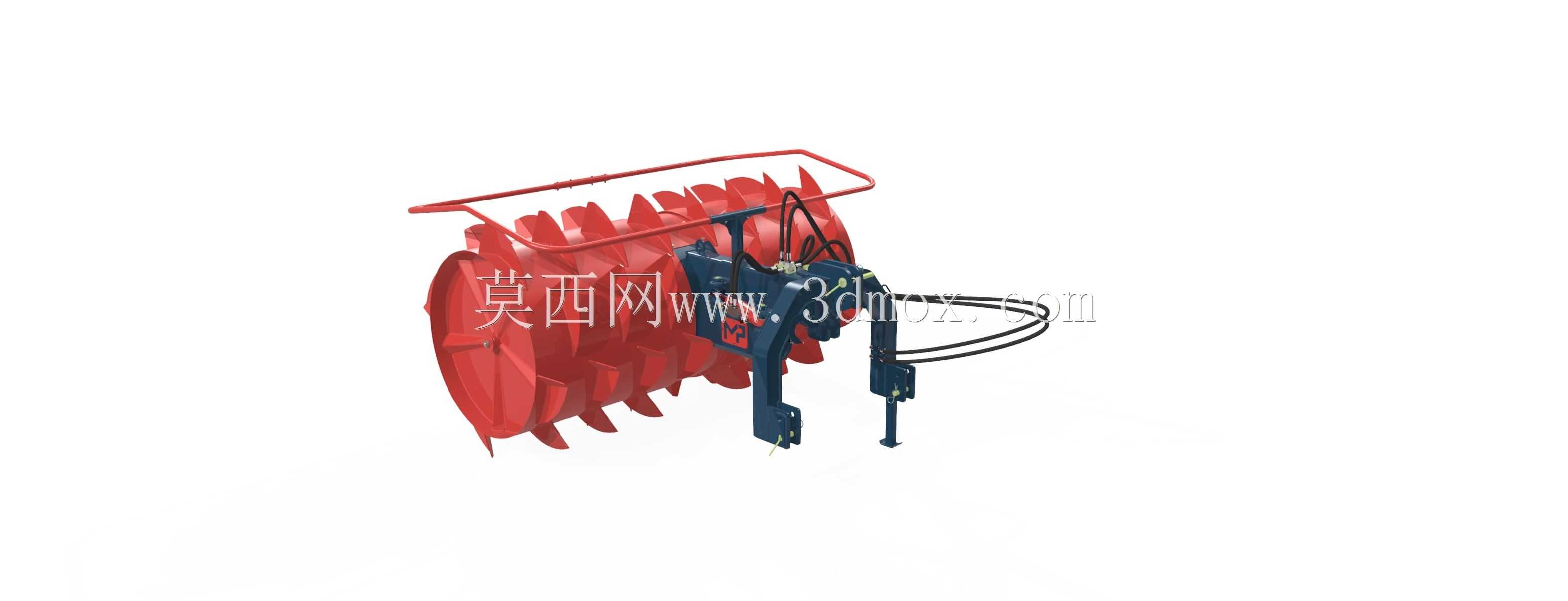

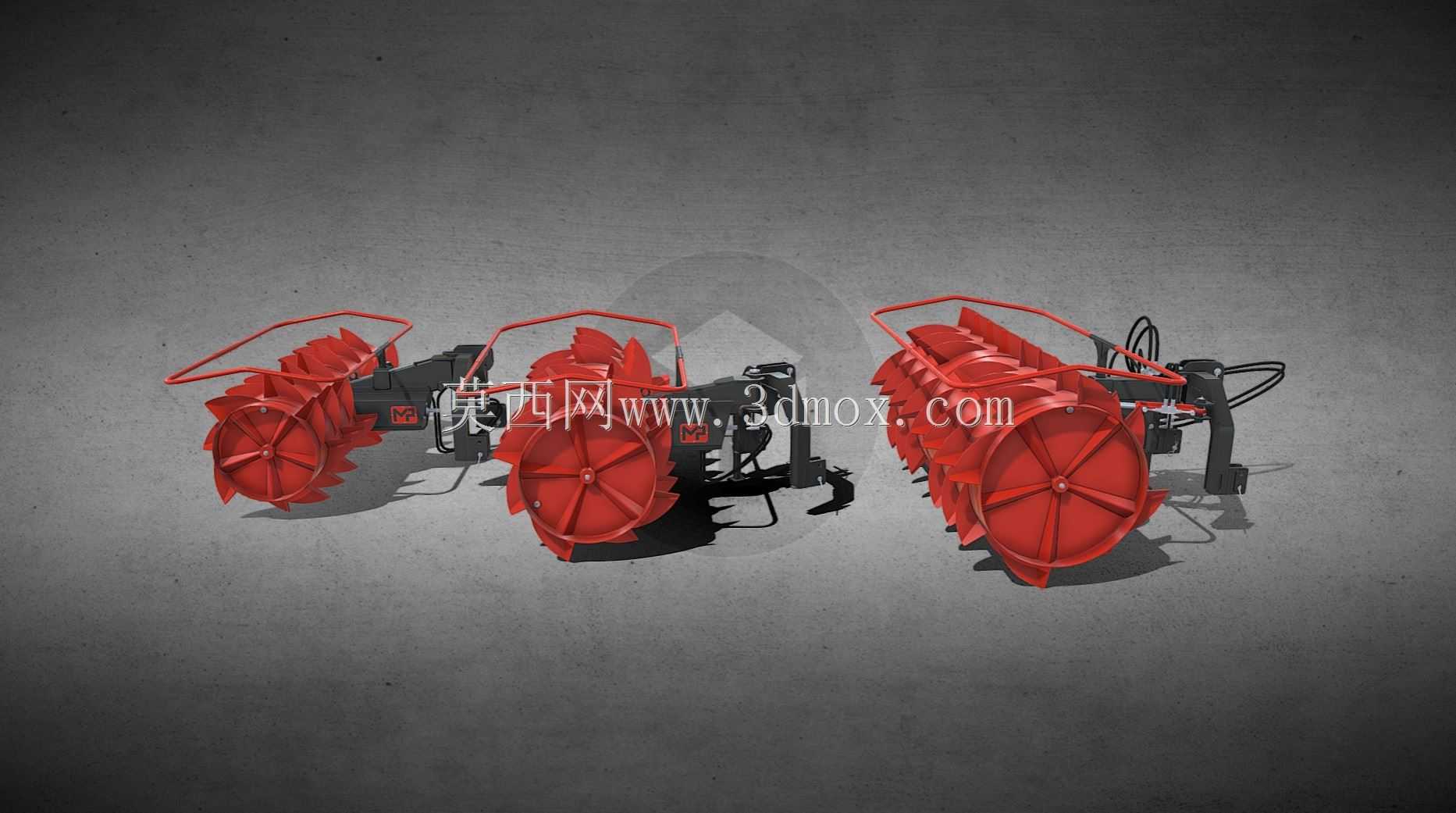

牧场青贮饲料撒布作业设备结构设计

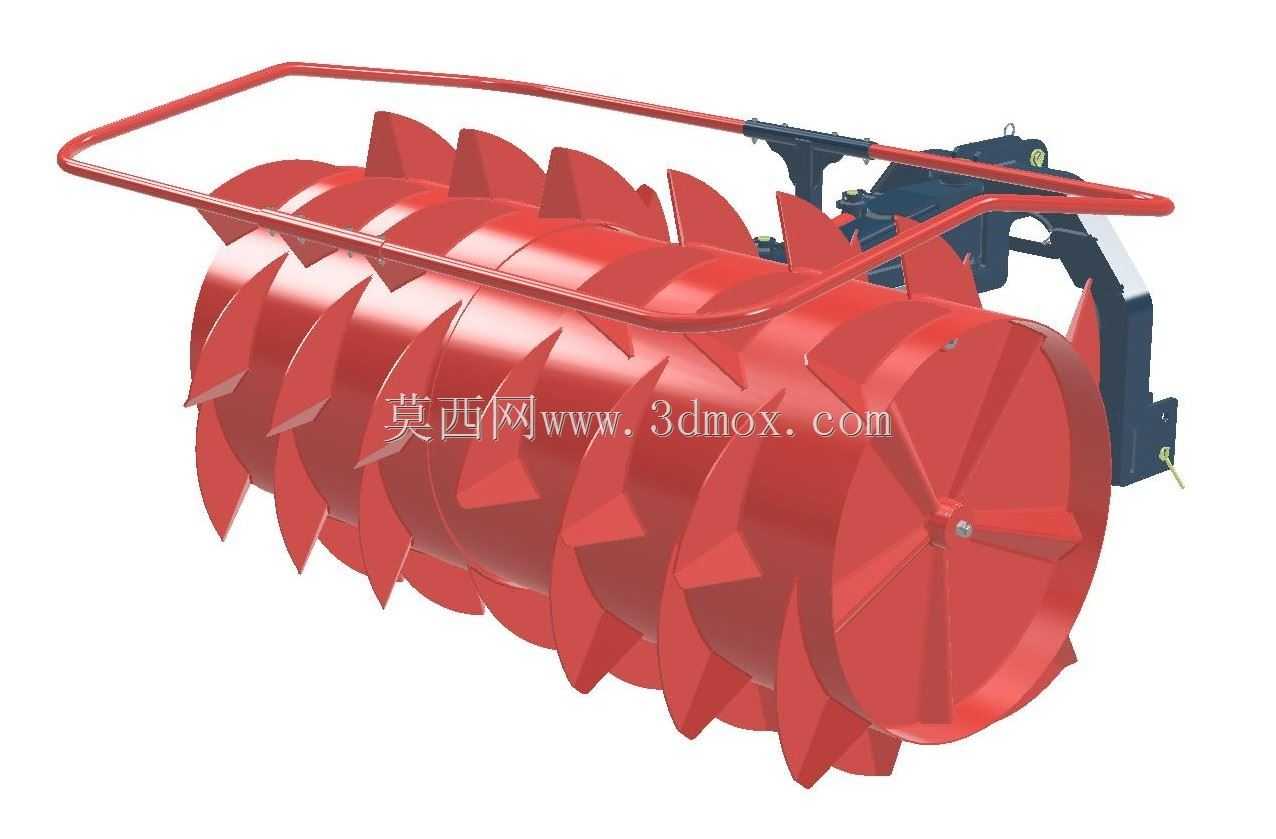

　　在规模化牛羊养殖牧场的日常饲喂流程中，青贮饲料的均匀撒布是影响饲喂效率、饲料利用率的核心环节，传统人工抛撒不仅劳动强度大，还容易出现撒料厚度不均、边角区域漏撒、饲料被踩踏污染的问题，这款青贮饲料撒布设备的三维结构设计，正是针对牧场饲喂作业的实际痛点展开，从作业场景适配到结构细节都做了针对性的工程考量。从实际作业场景来看，该设备可适配不同宽度的饲喂通道，不管是规模化奶牛场的通槽式饲喂栏，还是肉牛养殖小区的独立食槽布局，都能通过挂接结构快速匹配不同动力的农用拖拉机后置悬挂接口，不需要额外改装动力输出端，挂接后动力通过传动轴传递到设备内部的传动组件，驱动撒布辊转动完成饲料抛撒作业。设备的核心作业部件采用了大直径齿形撒布辊设计，辊体表面的拨料齿按照螺旋线排布，这种排布方式不是随意设定的，在建模阶段就做了多组运动仿真验证：当辊体以设定转速转动时，螺旋排布的拨齿可以先将料仓内落下的青贮饲料打散，避免结块的青贮堵塞出料口，同时顺着螺旋走向将饲料向两侧均匀抛送，抛送幅宽可以覆盖3到6米的饲喂范围，撒料厚度可以通过调整出料口的挡板开度来控制，适配不同养殖规模下的饲喂量需求，不会出现局部饲料堆积导致的牛羊挑食、饲料发酵变质问题。

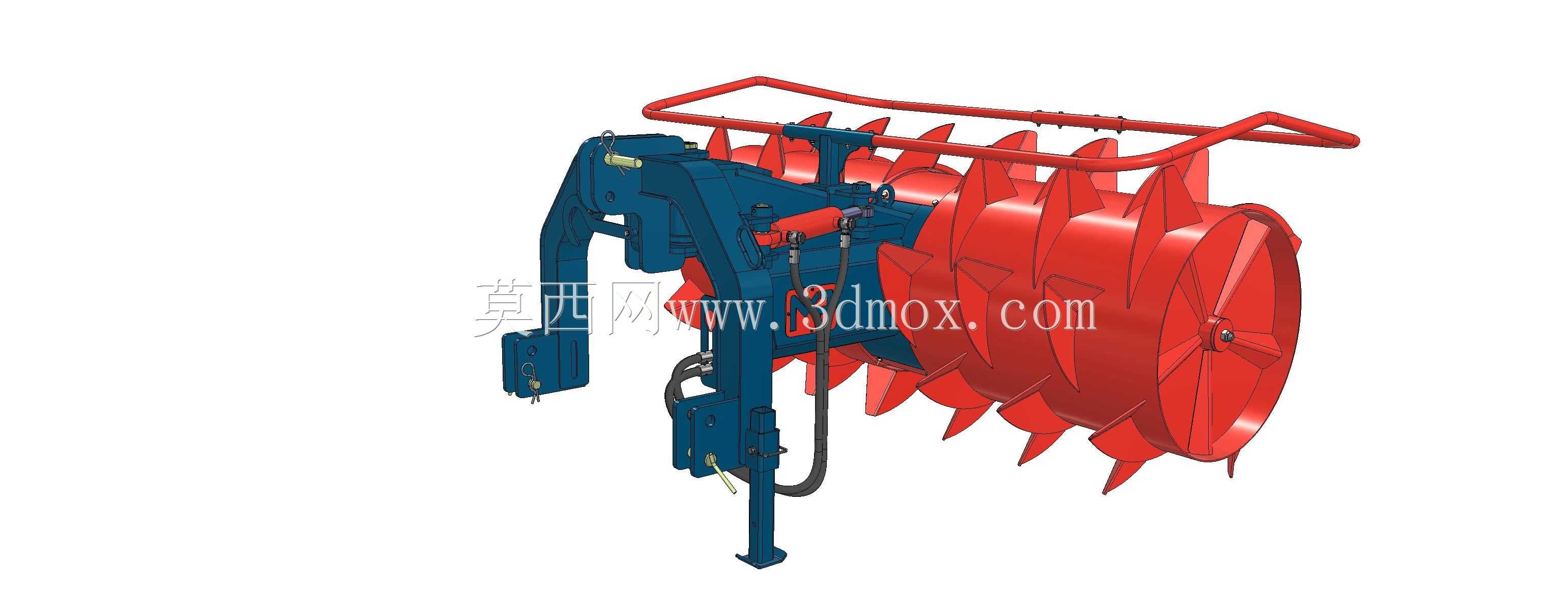

　　从结构设计思路来看，整个设备采用模块化拆分思路，主要分为挂接机架、料斗组件、传动系统、撒布执行机构四个部分，每个模块之间的连接都采用标准紧固件固定，在三维建模阶段就预留了足够的安装维护空间，比如传动箱的检修口位置刚好避开了料斗落料区域，日常保养时不需要拆卸整个料斗就能完成齿轮润滑、轴承更换的操作；设备的外露转动部件都设置了防护栏结构，避免作业过程中缠绕草料、或者操作人员误触引发安全隐患，防护栏的栅条间距经过反复校核，既不会阻挡草料抛送路径，又能有效阻挡大尺寸异物进入撒布辊造成卡滞。

　　关于外形尺寸与安装边界，建模时严格遵循农用挂接设备的通用尺寸规范，设备整体宽度控制在2.2米以内，满足乡村牧场道路的通行宽度要求，挂接后整机的纵向长度不超过1.5米，不会影响拖拉机在狭窄饲喂通道内的转向操作；料斗的容积设计结合了单次作业的饲喂长度，按照常规青贮饲料的容重计算，单次装填可以完成200米左右饲喂通道的撒布作业，减少往返补料的时间损耗；设备的最低离地间隙设定为30厘米，在牧场不平整的硬化路面或者压实的土路上行驶时，不会出现底部剐蹭地面、刮碰食槽边缘的问题。

　　另外，设备与动力端连接的悬挂点采用了浮动式结构设计，作业过程中可以随着地面的小幅起伏自动调整作业高度，始终保持撒布辊与地面的距离稳定，避免因为地面高低不平导致撒料厚度不均，或者撒布辊剐蹭地面造成部件磨损；撒布辊的边缘采用了耐磨合金钢材质的可更换齿片，当齿片磨损到阈值时，不需要更换整个辊体，只需要拆卸固定螺栓更换单片齿片即可，大幅降低设备的后期使用维护成本。料斗的内壁设计了小角度的倾斜导料面，所有转角位置都做了圆弧过渡处理，避免青贮饲料在料斗内部搭桥、残留，每次作业结束后只需要用少量清水冲洗就能清理干净残留的草料，不会出现残留草料发霉变质污染下次饲喂饲料的问题；传动系统采用了全封闭齿轮箱结构，齿轮箱的密封等级达到户外作业要求，作业过程中草料碎屑、灰尘、冲洗的水都不会进入齿轮箱内部，延长传动部件的使用寿命。在三维建模过程中，所有部件的配合公差都按照农用机械的通用加工精度设定，钣金件的折弯半径、焊接件的焊道预留位置、标准件的选型都完全符合实际加工工艺要求，不存在无法落地生产的理想化结构，不管是用于设备的结构优化改进，还是用于新入行的结构设计人员参考农用作业设备的设计逻辑，都能提供完整的结构参考依据，还原设备从挂接适配到作业执行的全流程结构逻辑。
