密集型移动档案存储货架结构设计

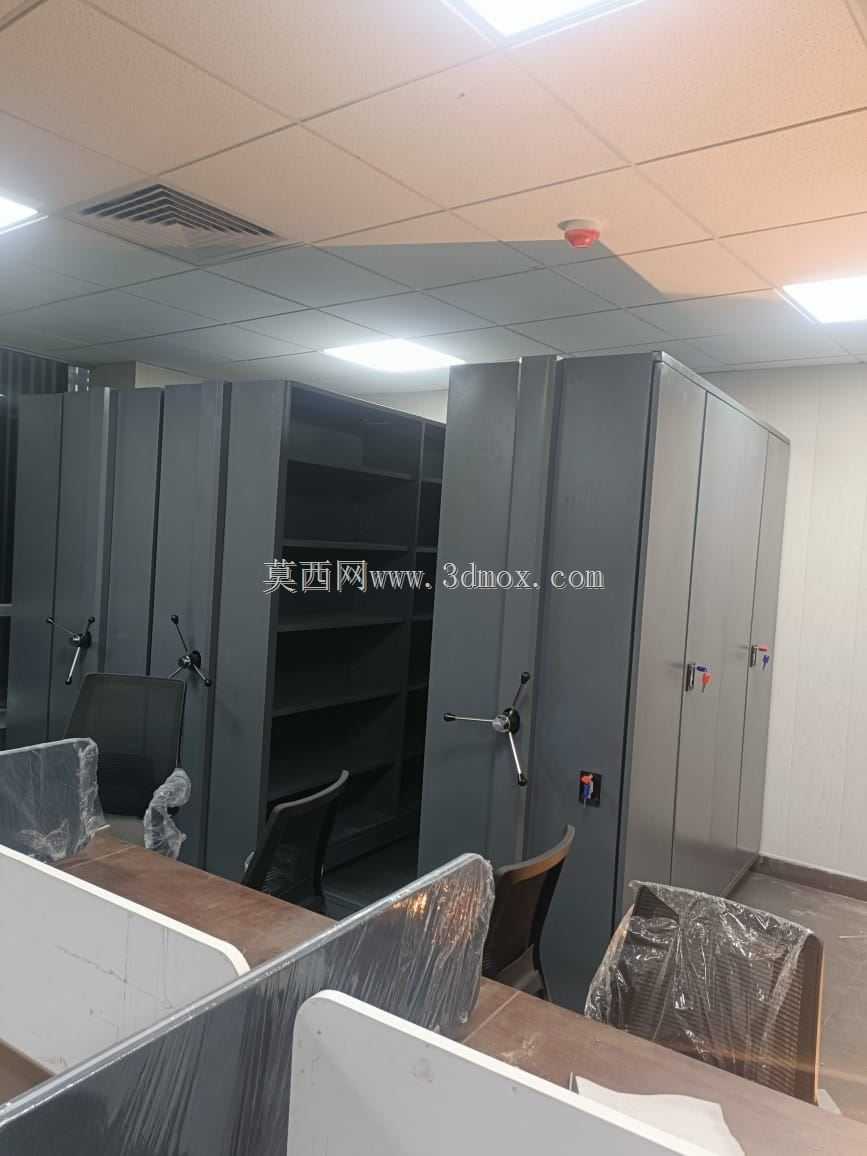

　　做仓储类结构设计快十二年，经手的存储类柜体项目不下四十个，这类移动压实存储系统的设计核心从来不是把钢板拼成立柜那么简单，所有的结构冗余、轨道选型、柜体间隙都是从实际使用场景里磨出来的。先从应用场景说，这类柜体最早是给综合档案室、医院病案室、企事业单位凭证库房做的，后来慢慢延伸到设计院图档室、制造企业工装夹具存储区、检测机构样品留存库，核心诉求都是在固定建筑面宽里挤出来更多有效存储容积——常规固定单列档案柜每列之间都要留至少800mm的通行通道，实际存储面积占比不到库房总面积的45%，而这种可沿轨道平移的移动柜体，只需要预留一条可随列移动的通行通道，存储面积利用率能拉到70%以上，对于寸土寸金的中心城区写字楼档案区、需要恒温恒湿存储的特殊库房来说，光节省的空间成本就能覆盖设备采购投入。

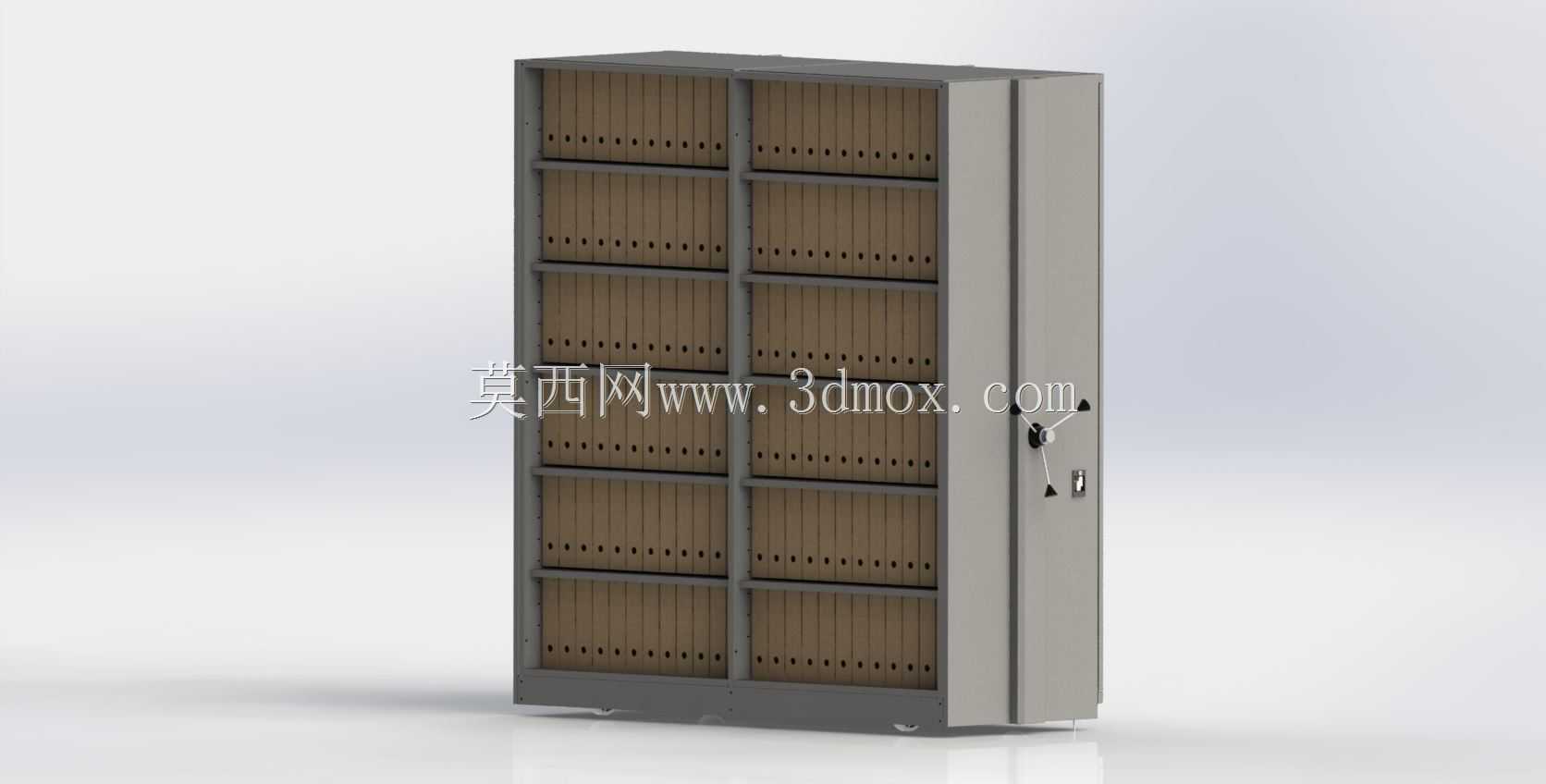

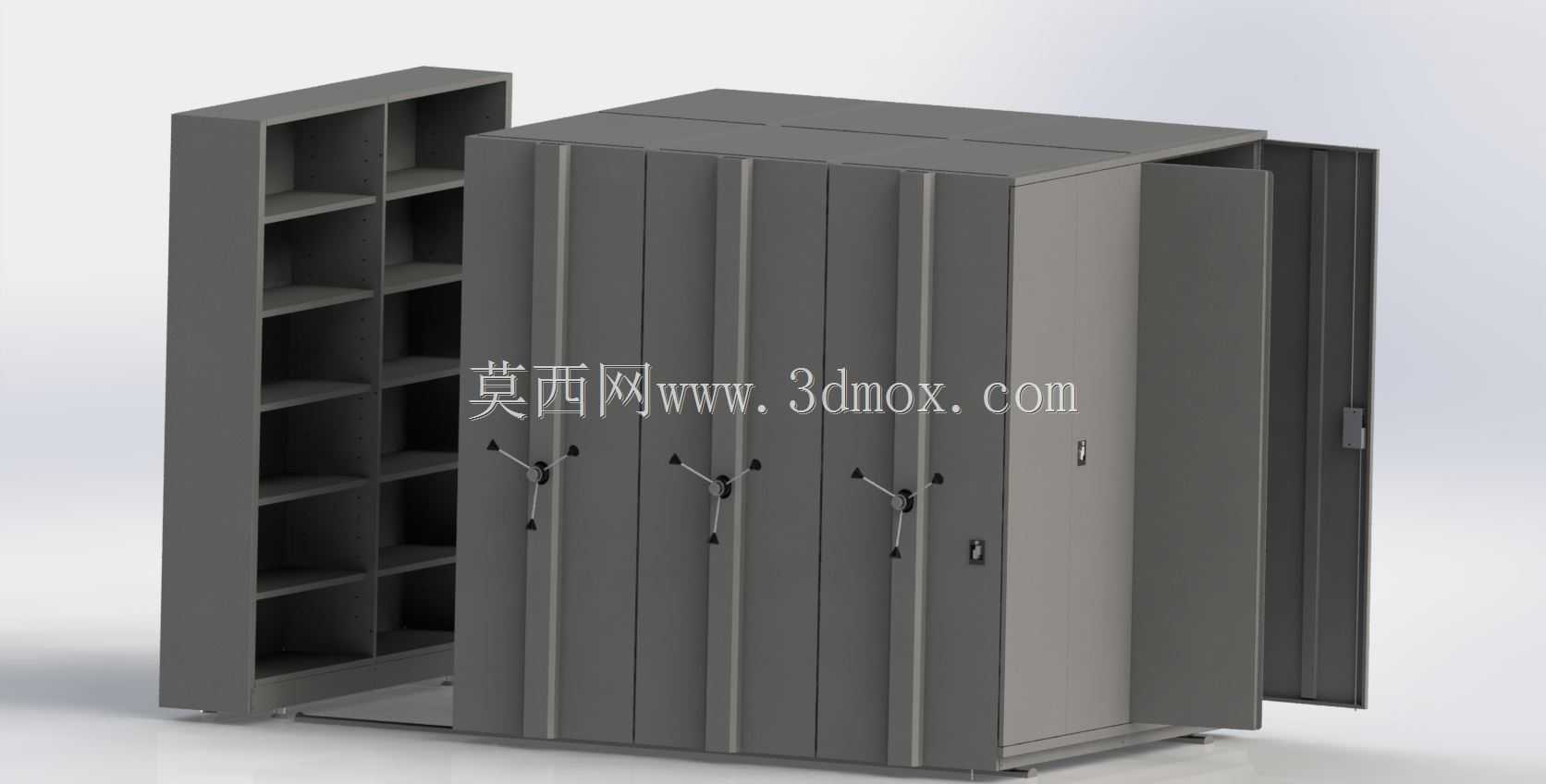

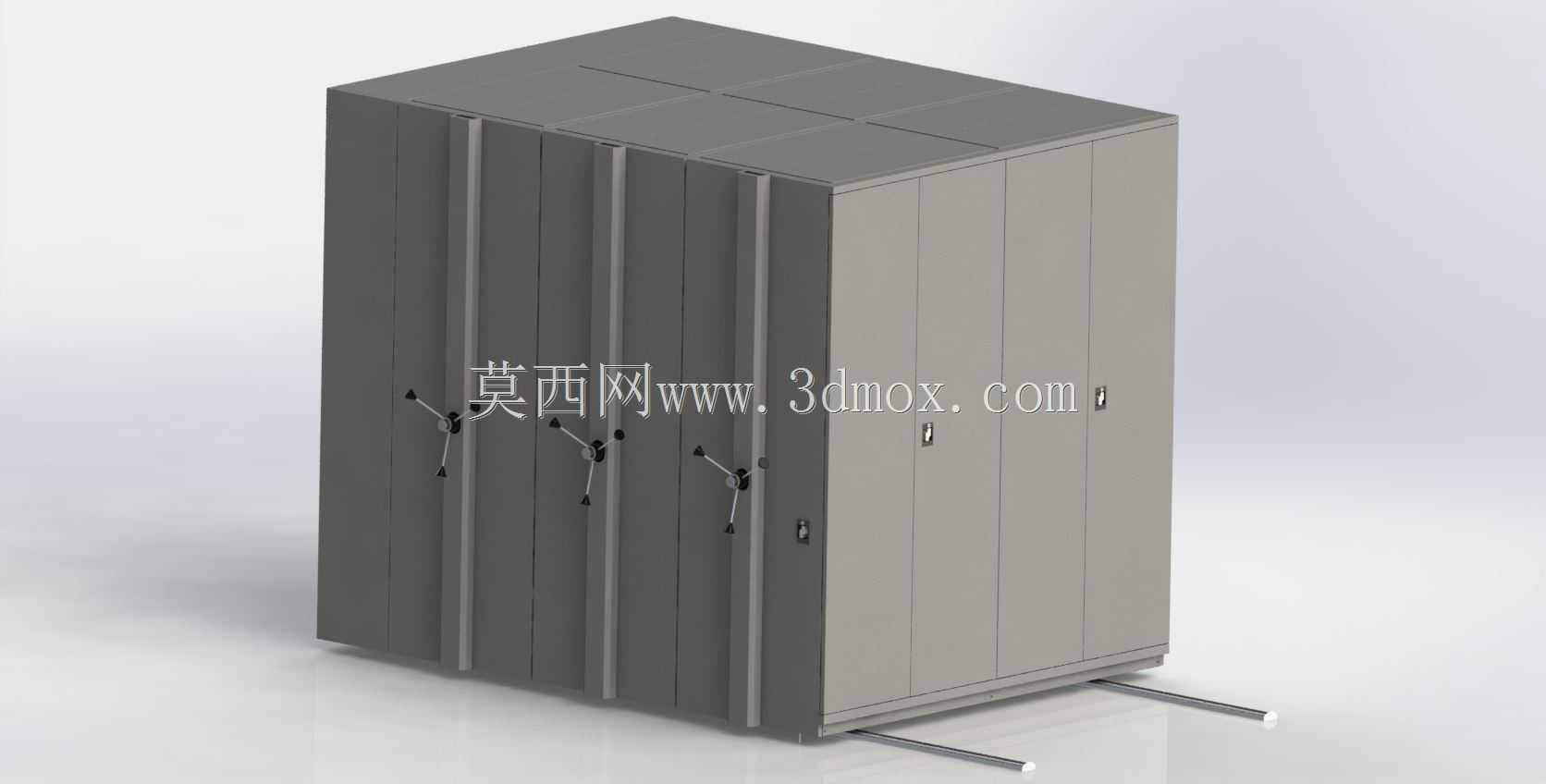

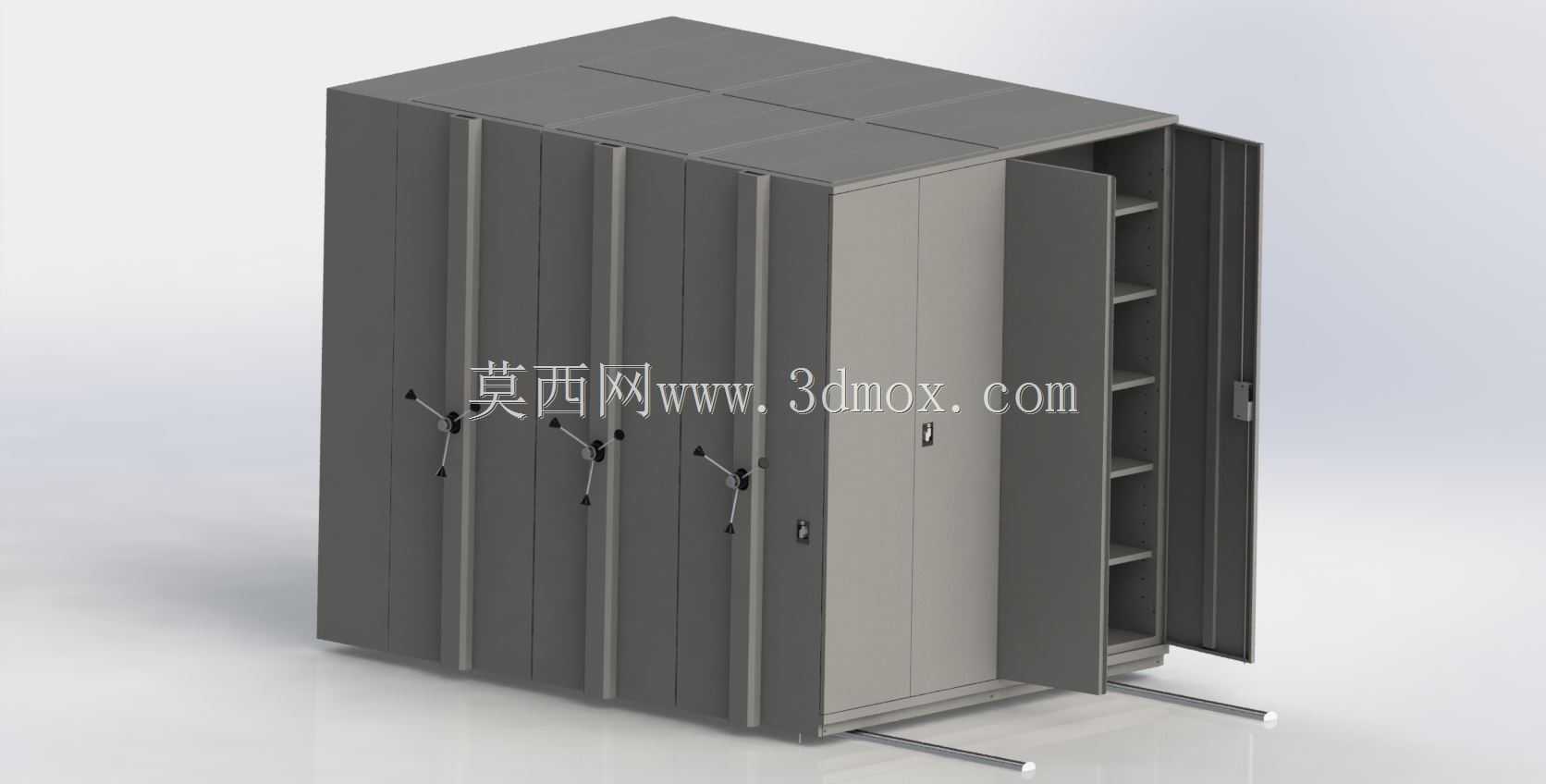

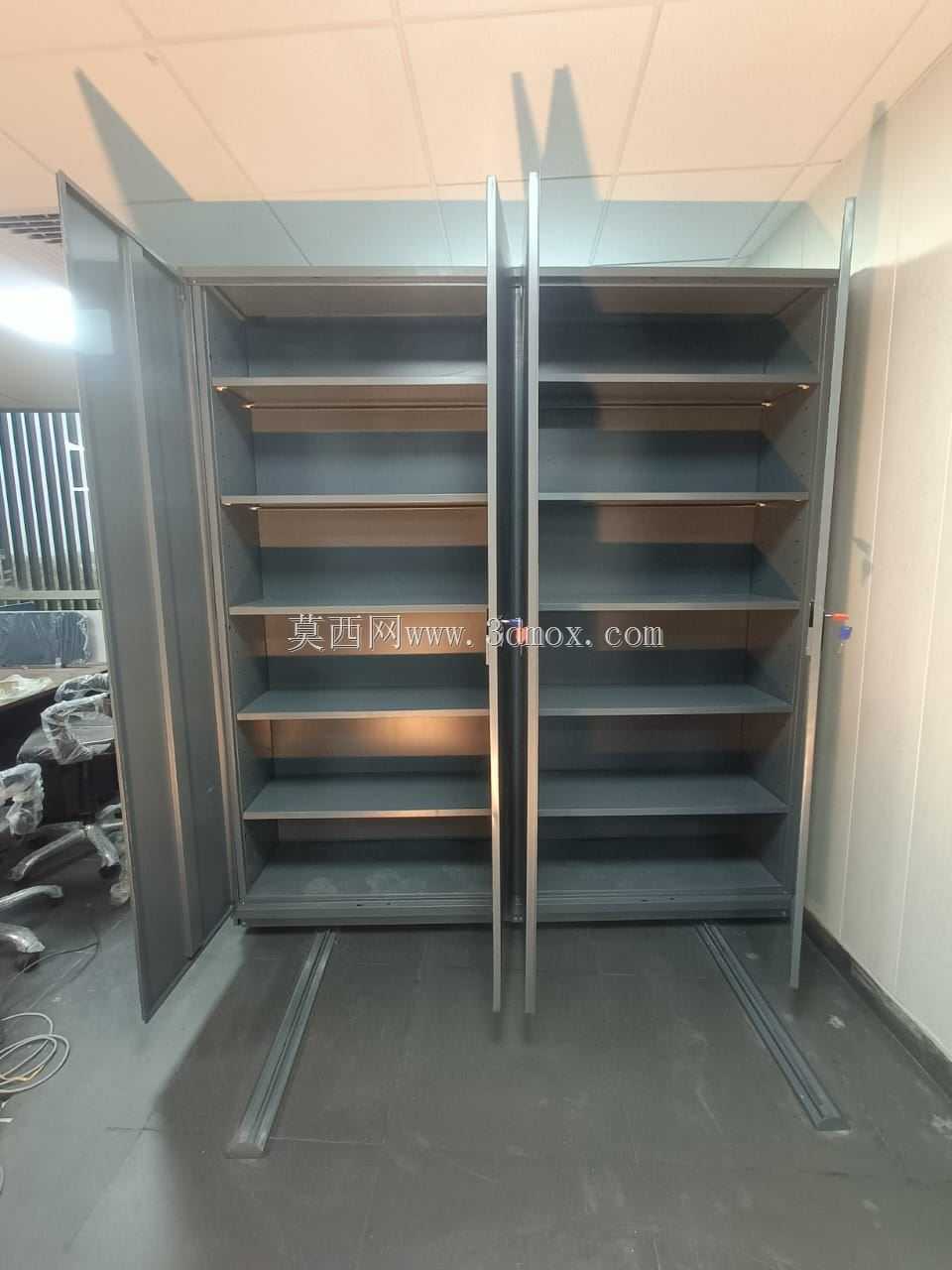

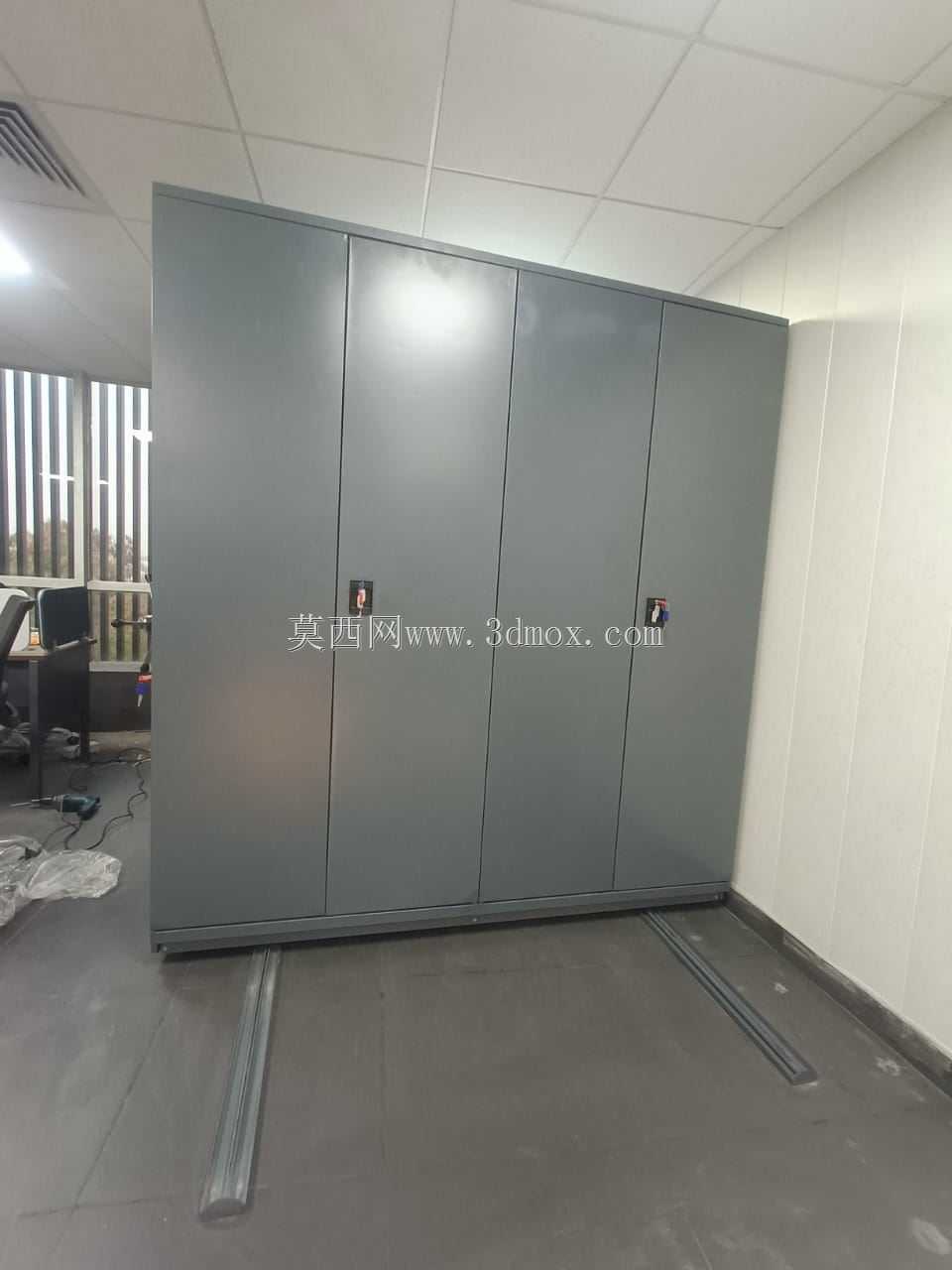

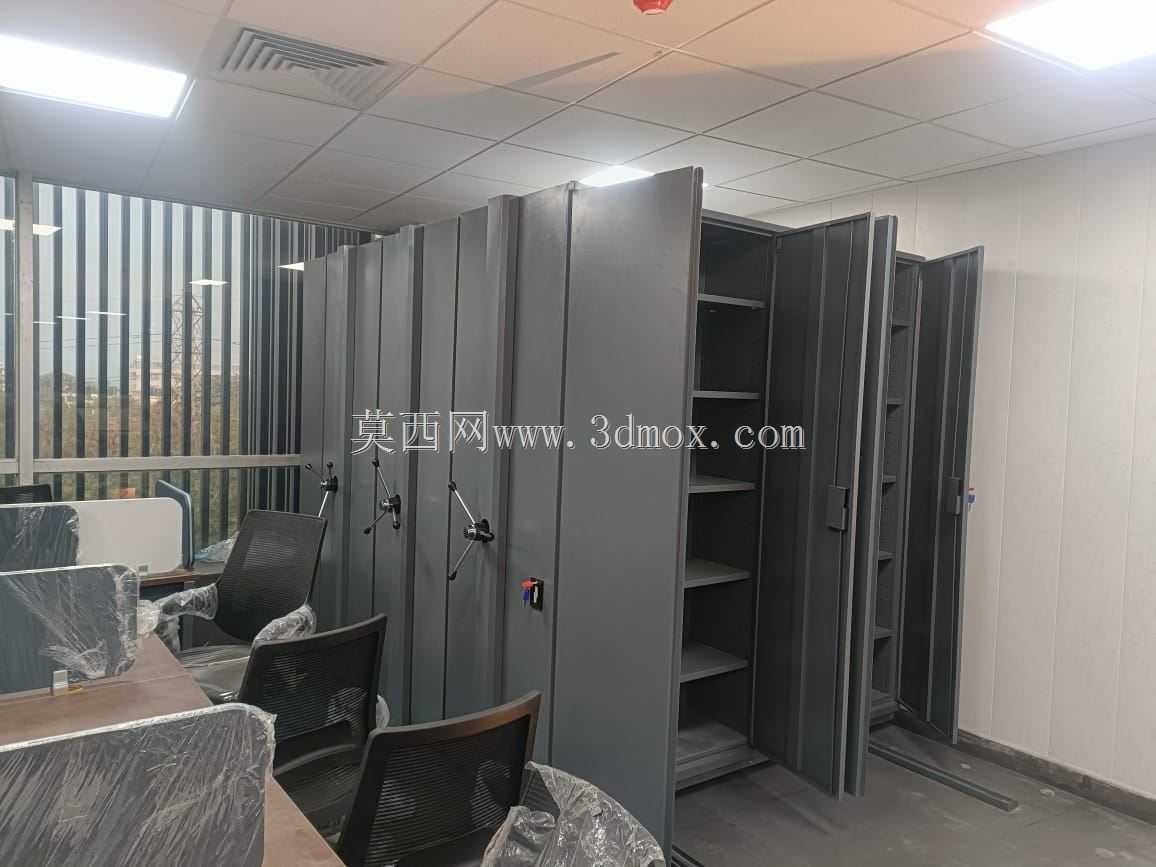

　　从实际用途拆解，这套柜体不是简单的文件柜拼接，每一列都是独立的承载单元：单节柜体内部的层板可根据存储物调整孔位，常规档案盒存储时层板间距设为330mm，存放精装卷宗、硬壳样品盒时可以调到400mm，要是存批量的会计凭证册还能加密层板到220mm间距，适配不同的存储载荷。每列柜体的侧端都装了手摇驱动机构，摇把的力臂长度是经过反复测算的，满载600kg状态下摇动力矩控制在12N·m以内，普通行政人员不用费太大力就能推动整列柜体，不会出现满载后卡死、摇不动的情况。轨道部分做了埋入式和 surface 式两种安装边界，埋入式安装时轨道顶面和完成地面齐平，不会出现绊倒人员、阻碍小推车通行的高差，适合新建库房提前做地面预埋；surface式直接固定在现有地面上，轨道边缘做了1:5的斜坡过渡，不用破坏现有地坪，适合旧库房改造场景，轨道的水平度安装公差控制在每米1mm以内，全程直线度公差不超过3mm，避免柜体移动时出现卡滞、跑偏。

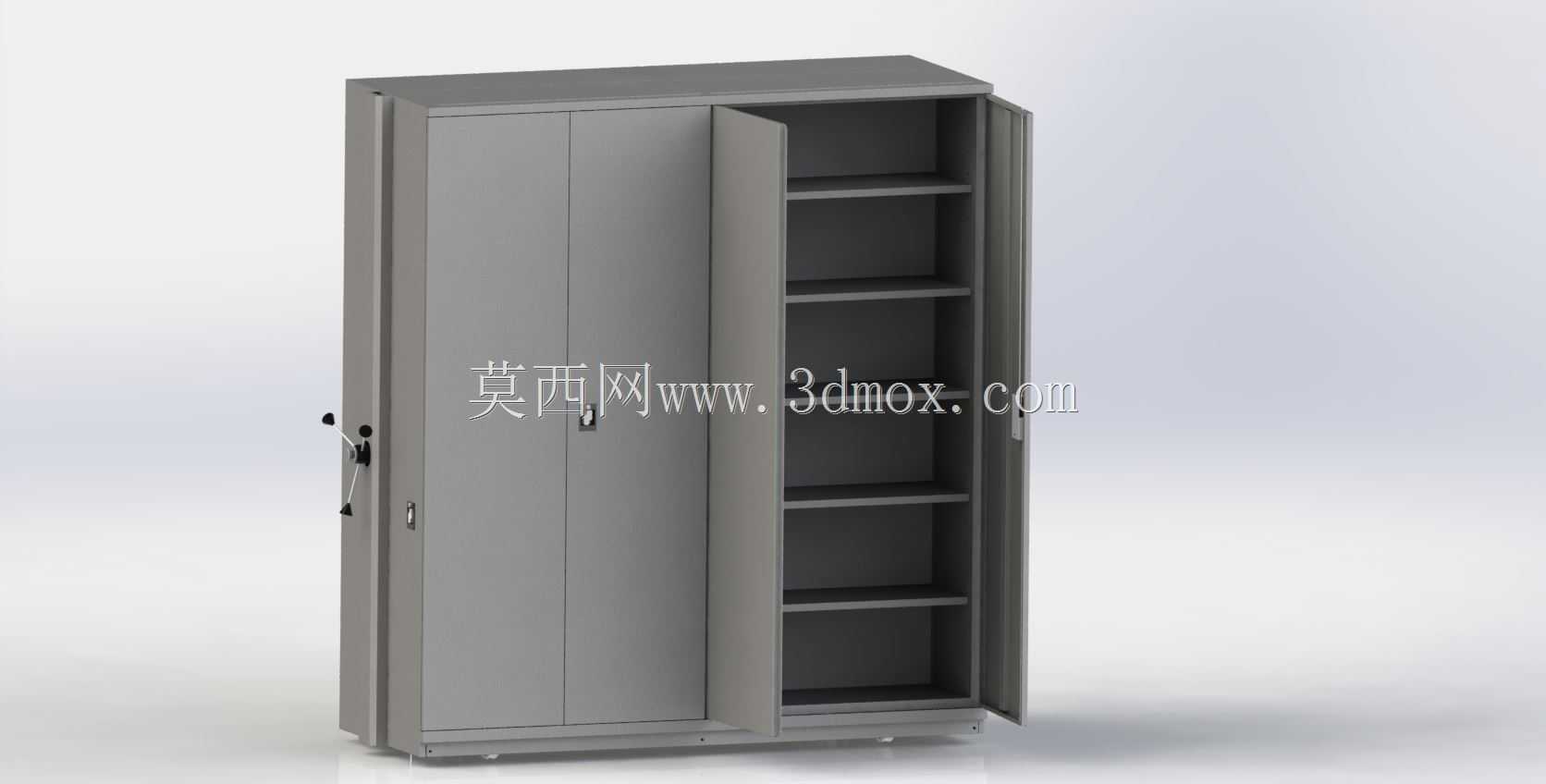

　　设计思路上，首先要解决的是柜体的抗倾覆问题，毕竟单组柜体高度做到2300mm，深度只有560mm，移动过程中如果载荷偏载很容易出现前倾，所以在柜体底部和轨道配合的位置做了双向防倾钩，钩体卡在轨道下沿，哪怕整列柜体单侧全部放满重物、另一侧空载，也不会出现翻倒风险。柜体之间的接触面装了缓冲磁吸条，多列并拢时不会出现硬碰撞产生的噪音，同时能贴合缝隙减少灰尘进入柜体内部，对于需要长期留存的纸质档案、精密样品来说，能减少积灰清理的工作量。每列柜体的侧面板上都装了标签卡槽和锁止机构，摇到指定位置后可以把整列锁死，避免无关人员随意移动柜体、误开档案，也能防止通道有人时其他人员移动柜体造成挤碰事故。

　　外形尺寸方面，单节标准柜体的宽度是900mm，深度560mm，高度2300mm，可根据库房实际的面宽尺寸做列数拼接，最小可以做3列组合，最大单组轨道上可以排布12列柜体，轨道长度最长可以做到12m，适配绝大多数常规中小型库房的面宽尺寸。安装时要注意柜体顶部和建筑吊顶之间要预留至少300mm的检修空间，方便后期调整顶部的防倒装置、清理轨道积尘，柜体最外侧和墙面之间要预留100mm的通风间隙，避免墙面返潮直接渗到柜体上导致存储物发霉。层板的承载能力按每层均匀载荷80kg设计，整列柜体满载总载荷不超过800kg，对应的地面承载要求不低于每平米5kN，普通写字楼的标准楼板载荷都能满足，不需要额外做结构加固。

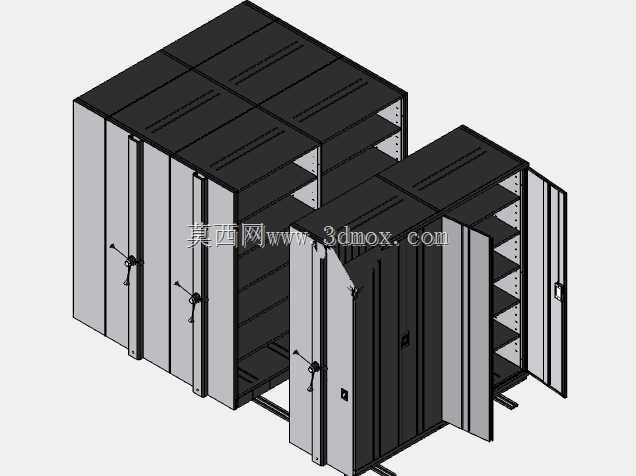

　　很多刚接触这类项目的工程师容易忽略细节：比如摇把的折叠结构，不用的时候可以折到和侧面板齐平，不会突出柜体刮蹭过往人员；比如柜体底部的防鼠挡板，距离地面间隙控制在5mm以内，老鼠钻不进去同时不会刮到轨道面；比如列与列之间的照明触发装置，打开任意一列的通道时，对应位置的LED灯就会自动点亮，不用额外摸黑找开关。这些细节都是从实际使用反馈里一点点迭代出来的，不是坐在电脑前拉个钢板长方体就能考虑周全的。做这类存储设备的三维建模时，要特别注意运动干涉检查：柜体移动到最远端时，摇把不能和相邻列的锁具碰撞，层板调整到最高位置时不能和顶部的框架干涉，防倾钩在全程移动范围内都不能和轨道脱离，这些干涉项如果在建模阶段没排查出来，实际生产安装后就会出现批量的功能性问题，返工会非常麻烦。
