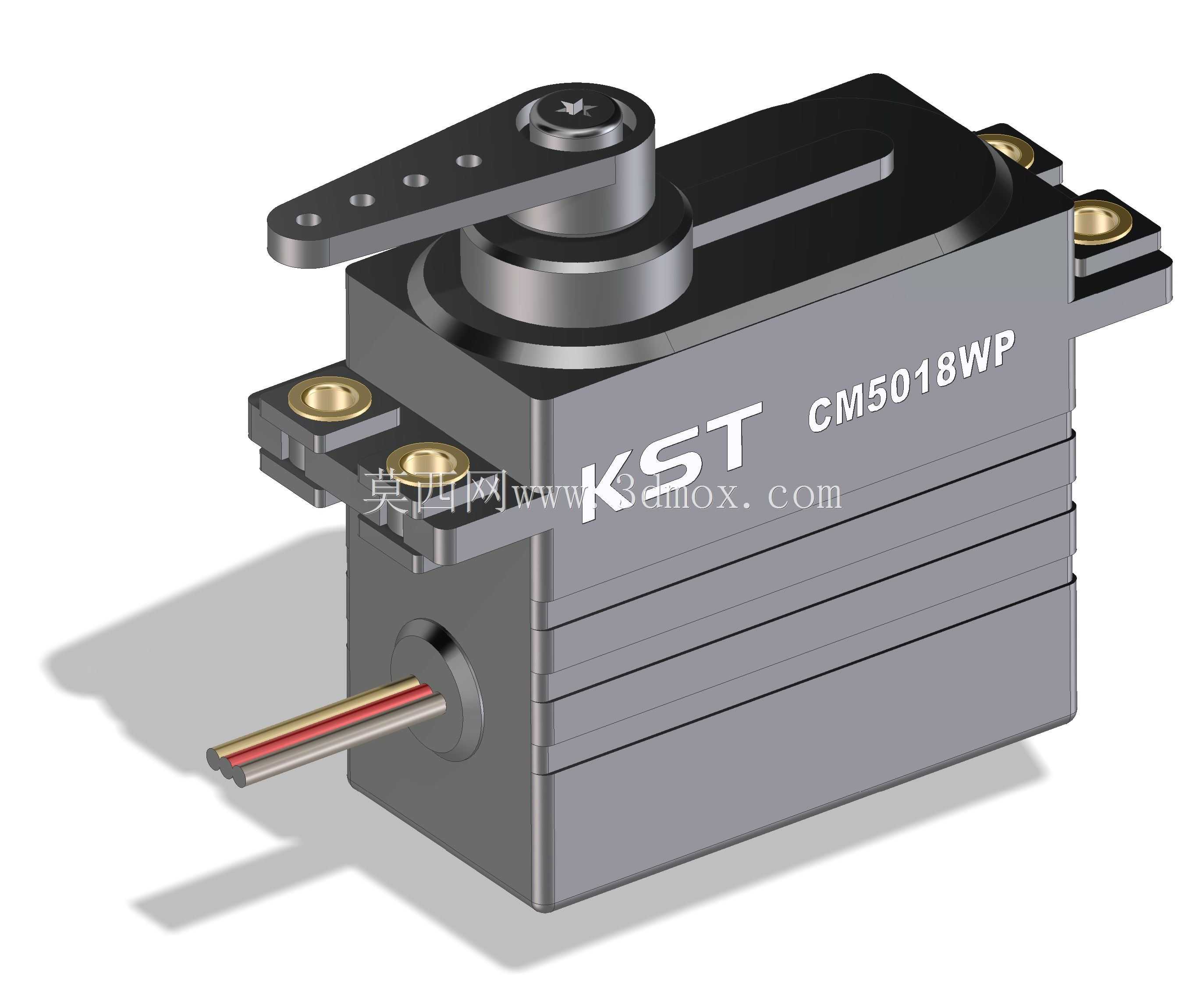

KST CM5018WP高压数字空心杯舵机结构设计

　　在航模特技飞行、工业小型执行机构、机器人关节驱动这类对控制精度、输出扭矩、响应速度有严苛要求的场景里，舵机作为核心的角度执行部件，其结构设计的合理性直接决定整套机构的动作可靠性。这款20mm规格的高压数字空心杯舵机，在结构布局上充分平衡了扭矩输出、安装兼容性与防护性能，适配多数需要精准角度控制的小型驱动场景。

　　从实际用途来看，这类舵机常被用于固定翼航模的舵面控制、车模的转向与油门驱动、小型工业自动化设备的工位切换执行、仿生机器人的关节角度调节，部分对防水有要求的户外作业小型设备，也会选用带防水结构的该类舵机作为执行端。不同于普通有刷电机舵机，空心杯电机的转子惯量极低，启动、换向的响应延迟比同规格传统舵机低40%左右，配合数字控制电路，角度控制精度可以控制在0.1度级别，不会出现模拟舵机常见的回中偏差、负载下角度漂移问题。

　　设计思路上，这款舵机采用全金属外壳结构，上盖与下壳通过精密止口配合，结合处预留密封胶圈安装槽，可实现户外作业所需的防水防尘能力，避免户外使用时水汽、粉尘进入齿轮组与电路仓导致的卡滞、短路问题。输出轴采用双轴承支撑结构，相比单轴承舵机，径向负载承受能力提升60%以上，在舵机承受侧向冲击力时，不会出现输出轴偏摆、齿轮打齿的问题。舵机摆臂采用标准25T花键连接，兼容市面上绝大多数标准舵机摆臂配件，无需额外定制连接件即可完成装配。出线端采用硬质密封护线套，避免线材反复弯折导致的线芯断裂，同时阻断水汽从出线位置进入壳体内部的路径。

　　外形尺寸与安装边界方面，该舵机主体宽度为20mm，属于标准微型舵机的尺寸规格，安装孔位间距完全符合行业通用的微型舵机安装标准，两个安装凸耳上的铜嵌件为M2螺纹规格，可直接用标准螺丝固定在设备安装位上，无需额外扩孔或改制安装支架。输出轴中心到安装底面的高度、输出轴伸出壳体的长度，均与同规格标准舵机保持一致，替换原有同尺寸舵机时无需调整安装位结构，可直接完成替换。舵机尾部出线长度预留了100mm的冗余量，方便不同安装场景下的接线布局，线材采用红黑棕三色标准舵机接线定义，兼容主流的舵机控制器、接收机接口，无需改线即可直接插接使用。

　　内部结构上，齿轮组采用全金属硬齿面设计，一级减速为小模数直齿，后续几级采用大传动比的减速结构，最终实现50Kgf.cm的额定输出扭矩，在7.4V高压供电下，扭矩输出比同尺寸6V供电舵机高出近40%，可以驱动更大负载的舵面或执行机构，不会出现堵转烧机的问题。控制电路集成了过流保护、温度保护功能，当舵机长时间堵转时，电路会自动限制输出电流，避免电机过热烧毁，提升复杂工况下的使用寿命。壳体表面采用硬质阳极氧化处理，不仅提升了外壳的散热能力，还增强了表面耐磨性能，在频繁拆装、户外磕碰的场景下，不会轻易出现表面刮花、腐蚀的问题。

　　在实际选型适配时，需要注意该舵机的工作电压范围为6V-8.4V，适配2S锂电池直供的供电场景，无需额外加装降压模块，简化了设备的供电电路设计。舵机的空载转速在7.4V供电下可达0.13s/60度，动作响应速度足以支撑3D特技航模的快速舵面响应需求，也能满足工业设备中快速工位切换的动作速度要求。安装时需要注意输出摆臂的中位校准，在通电回中状态下安装摆臂，避免出现左右行程不对称的问题，同时要保证安装面的平面度，避免壳体安装时受挤压变形导致内部齿轮卡滞。
