可移动折叠式标准乒乓球桌三维设计

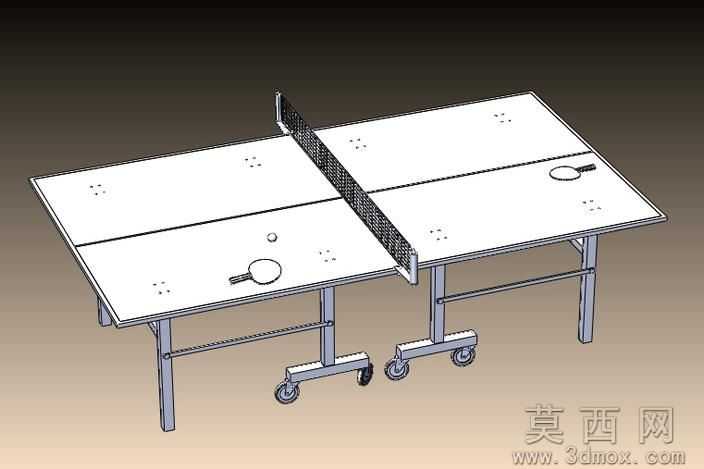

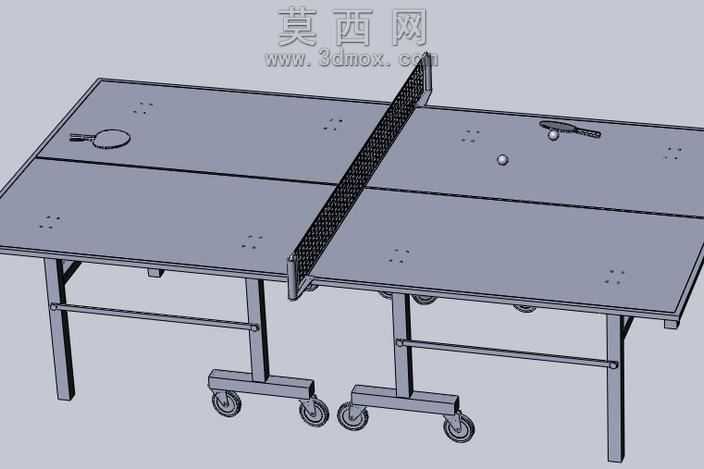

本作品为可移动折叠式标准乒乓球桌的三维参数化建模成果，建模过程严格遵循国际乒联规定的正式比赛球台尺寸规范，采用SolidWorks软件完成全结构的特征化建模，整体比例精准，各部件装配关系完全还原真实产品的机械结构。建模阶段首先搭建球台台面的基础特征，两块对称的半幅台面采用薄壁拉伸特征生成，台面表面预留的球网安装定位孔、边角防护结构安装位均通过精确草图定位后切除生成，台面边缘的包边结构采用扫描特征完成，还原了真实球台的防撞包边轮廓。球网组件采用独立子装配体设计，网体采用薄壁拉伸配合阵列特征模拟编织网面的网格纹理，网柱采用旋转特征生成，底部的锁紧固定结构完整还原了真实球网的快装调节结构，可实现网面高度的微调与快速拆装。支撑框架部分采用焊件模块生成，桌腿采用矩形截面型材特征，底部的横向加固横梁通过焊接约束与桌腿固连，保证整体支撑结构的刚性，每侧桌腿底部配置的双万向脚轮采用多零件装配完成，包含轮架、轮轴、滚轮、刹车卡扣等细节结构，还原了脚轮的转向与刹车锁定功能，满足球台移动与使用时的固定需求。折叠机构是本模型的核心结构部分，两块半幅台面与中部支撑横梁之间采用铰接配合特征，可实现单侧台面的向上翻折收纳，铰接位置的限位挡块、锁止卡扣结构均完整建模，还原折叠后的锁定状态，避免收纳状态下台面意外展开。材质渲染阶段，台面采用哑光深蓝色磨砂材质，模拟正式比赛球台的防滑耐磨涂层质感，表面设置轻微的粗糙度参数避免渲染时出现过强反光，框架与桌腿采用哑光银灰色金属材质，还原钢制喷塑构件的表面质感，脚轮采用黑色硬质橡胶搭配镀锌金属轮架材质，球网采用黑色编织网面搭配哑光黑色金属网柱材质，配套的乒乓球拍与乒乓球模型也同步完成材质赋予，球拍的红色橡胶面、木质底板、白色乒乓球的哑光塑料质感均通过材质参数调整实现真实还原。整体建模过程采用全参数化设计，各部件尺寸关联配合，可通过修改全局参数快速调整球台的整体规格，适配不同使用场景的定制需求，模型装配完成后经过干涉检查，所有运动部件无结构干涉，折叠、移动的动作逻辑符合真实产品的机械原理，可用于体育器材产品的结构展示、生产参考与教学演示使用。
