复刻优化HGX-Lite挤出机送料结构

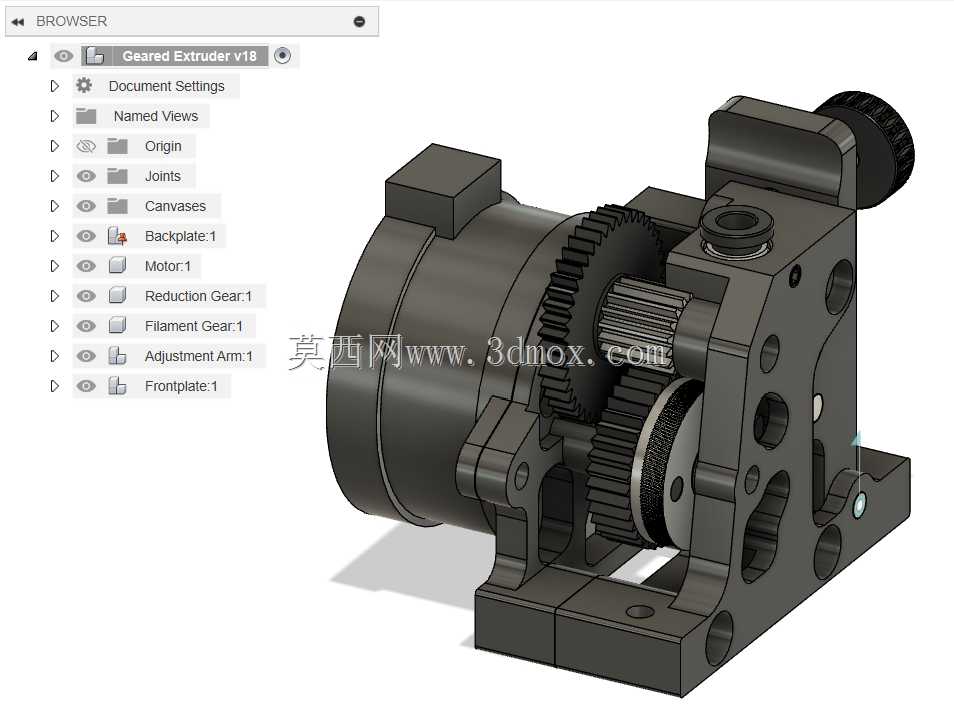

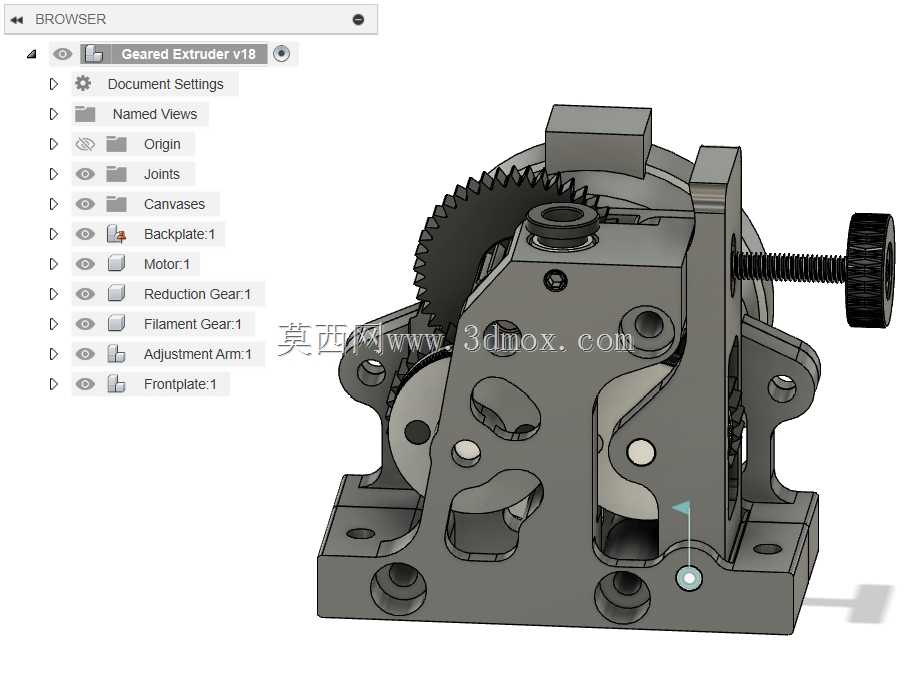

　　在桌面级FDM3D打印设备的送料系统里，近程挤出结构的送料精度直接决定了打印件的成型质量，尤其是柔性耗材打印场景下，挤出轮与耗材的啮合稳定性、送料路径的短程化设计，是避免耗材弯折、打滑、回抽误差过大的核心要素。这套复刻优化的HGX-Lite挤出结构，针对市面同型号挤出件尺寸公差不稳定的问题做了逆向校核，所有装配尺寸均通过实物测量后重新建模校准，解决了原版模型尺寸偏差导致的装配卡滞、齿轮啮合间隙过大的问题。

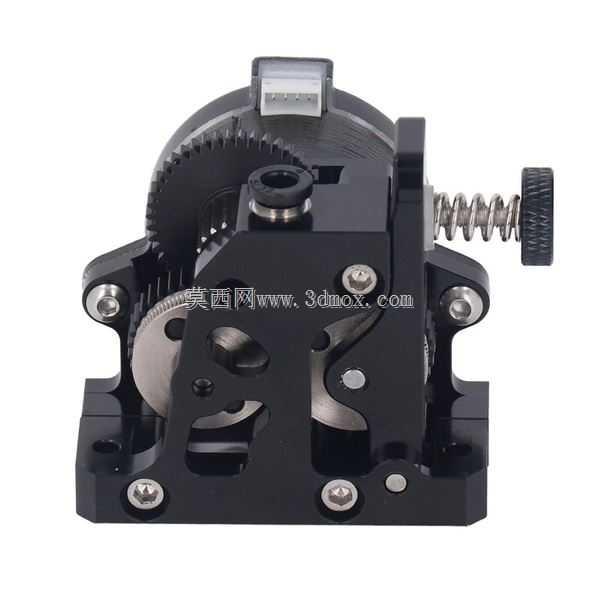

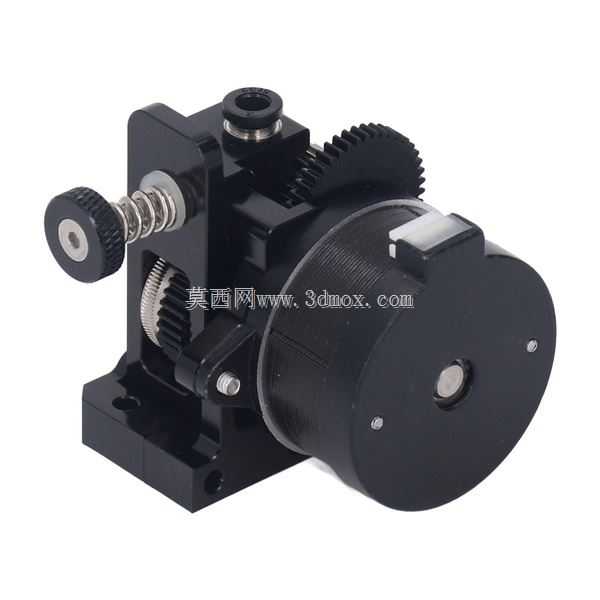

　　从实际应用场景来看，该结构适配绝大多数采用近程挤出安装位的桌面级FDM打印机，可直接替换原有单齿轮挤出机构，适配1.75mm直径的PLA、ABS、TPU等多种打印耗材，尤其在打印95A以上硬度的柔性耗材时，双齿轮减速的传动结构能提供更大的送料扭矩，同时减少耗材在送料路径内的弯折余量，避免柔性耗材在送料管内堆积打结。结构整体采用钣金支架加机加工安装面的设计思路，主体安装板预留了标准的热端安装孔位，安装边界完全兼容原版HGX-Lite的装配尺寸，安装孔位的中心距、沉孔深度都做了公差校核，用户替换时不需要对原有打印机的安装位做二次修改，直接通过螺丝锁紧即可完成装配。

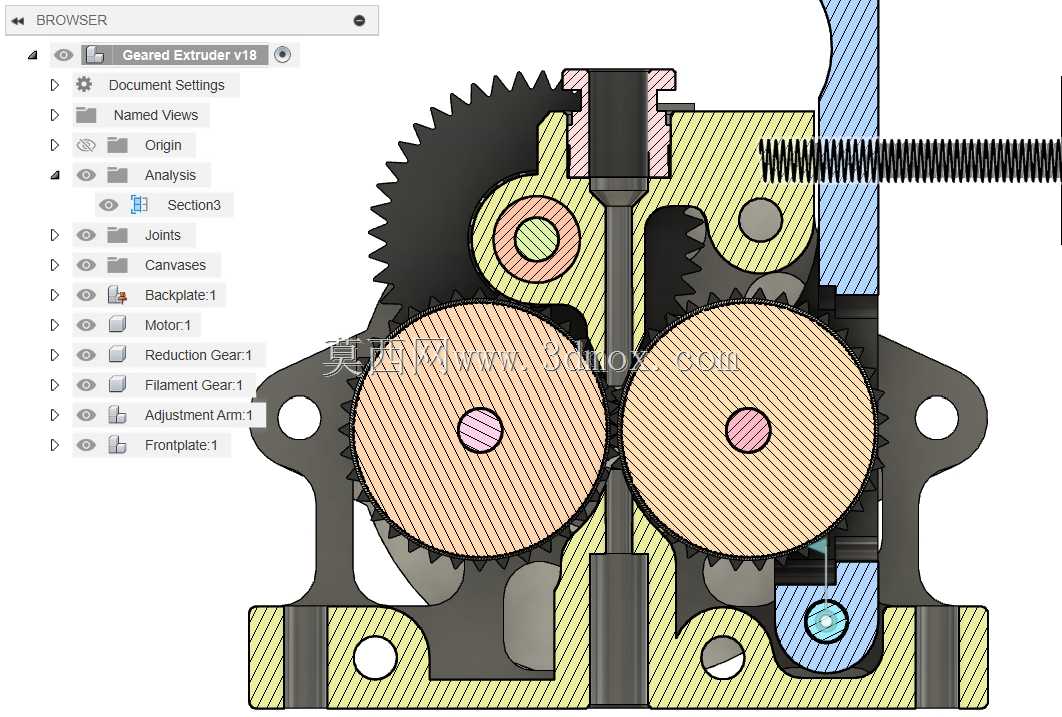

　　传动部分采用减速齿轮组设计，电机输出端的小齿轮与大直径减速齿轮啮合，通过减速比放大送料扭矩，相比直接驱动的挤出结构，同等电机电流下能提供更大的挤压力，在高速打印场景下可以保证耗材挤出量的稳定性，避免高速移动时出现的供料不足、断料问题。挤出轮采用双齿面咬合设计，两个送料齿轮从两侧同步咬合耗材，相比单齿轮挤出的单侧受力结构，能减少耗材表面的压痕深度，同时避免耗材因为单侧受力出现的偏磨、打滑问题，送料过程中耗材的受力更均匀，回抽动作的响应速度更快，能有效减少打印件的拉丝、漏料缺陷。

　　张紧调节部分采用手拧螺丝加弹簧预紧的结构，用户不需要额外工具就能调整挤出轮对耗材的压紧力度，针对不同硬度的耗材可以灵活调整预紧力：打印硬质耗材时适当降低预紧力，避免耗材被压碎产生碎屑堵塞齿轮间隙；打印柔性耗材时适当增大预紧力，保证齿轮咬合不打滑。整个结构的外形轮廓做了紧凑化设计，整体安装后的突出长度控制在近程挤出的合理范围内，不会因为结构过重导致打印头运动惯量过大，影响打印时的定位精度。模型内完整还原了所有装配零件的细节，包括齿轮的齿形参数、安装板的让位槽、调节螺丝的螺纹行程、弹簧的安装位尺寸，结构工程师在做二次改型时，可以直接基于该模型调整安装孔位、适配不同规格的挤出电机，或者修改送料路径适配特殊规格的耗材，不需要重新从零开始测绘结构。

　　从结构可靠性角度来看，所有受力部位的壁厚都做了加强设计，安装板的轴承位预留了标准轴承的安装公差，齿轮轴的配合尺寸按照间隙配合做了校核，装配后齿轮转动没有卡滞点，传动过程中齿轮的啮合间隙均匀，不会出现传动噪音过大、齿轮磨损过快的问题。走线位置预留了足够的让位空间，电机的接线端不会和运动部件产生干涉，整个结构装配完成后没有多余的突出棱角，避免打印过程中剐蹭到打印件或者设备的其他部件。
