3D打印气动仿生人形机械结构设计

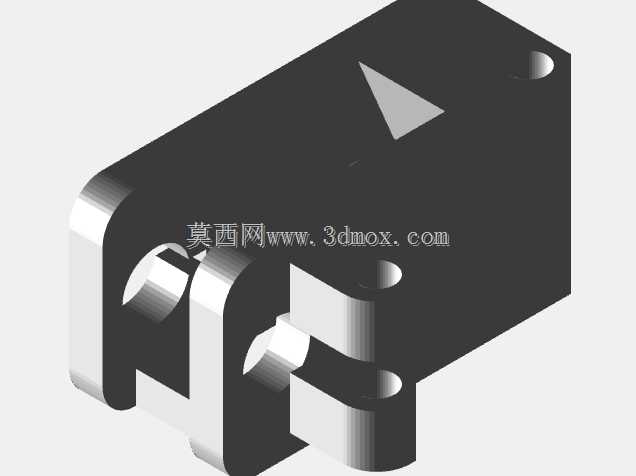

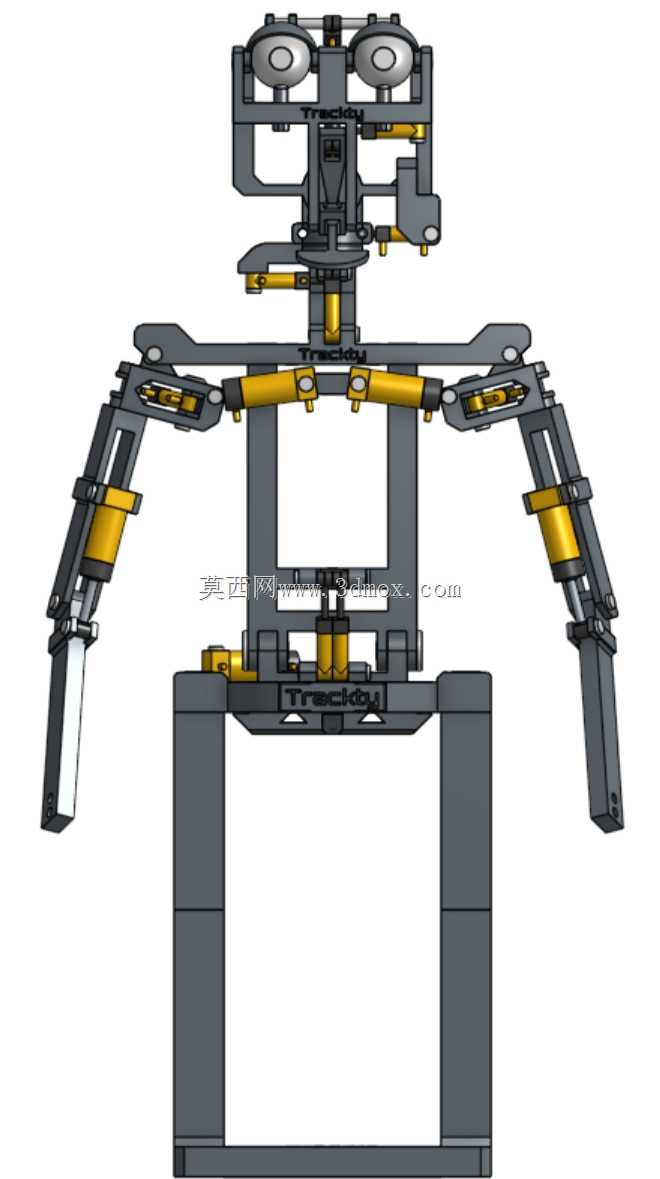

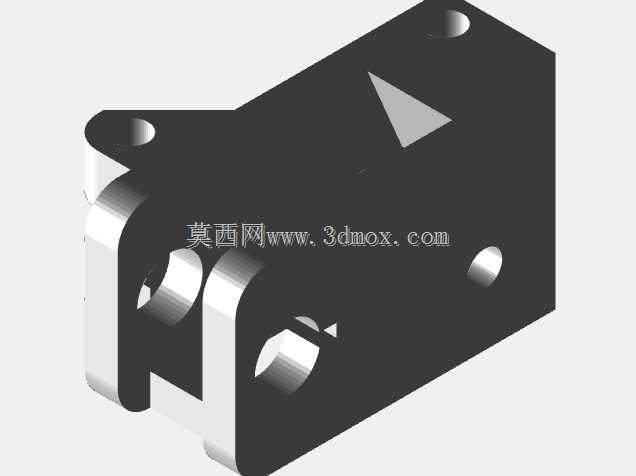

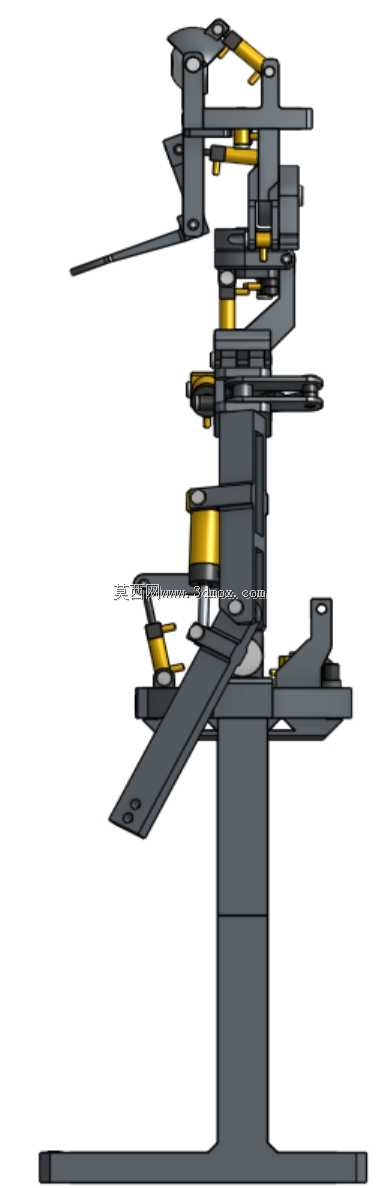

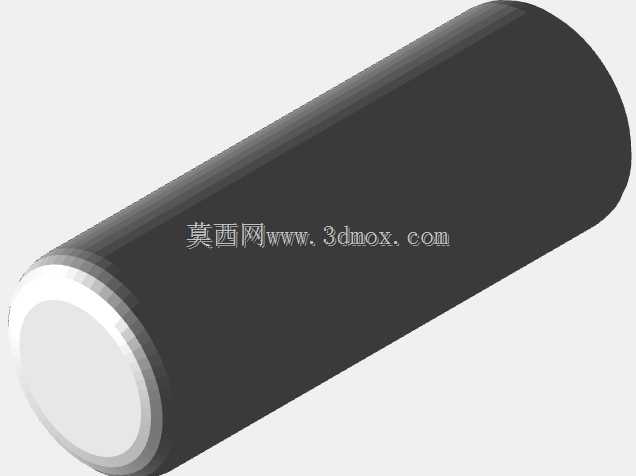

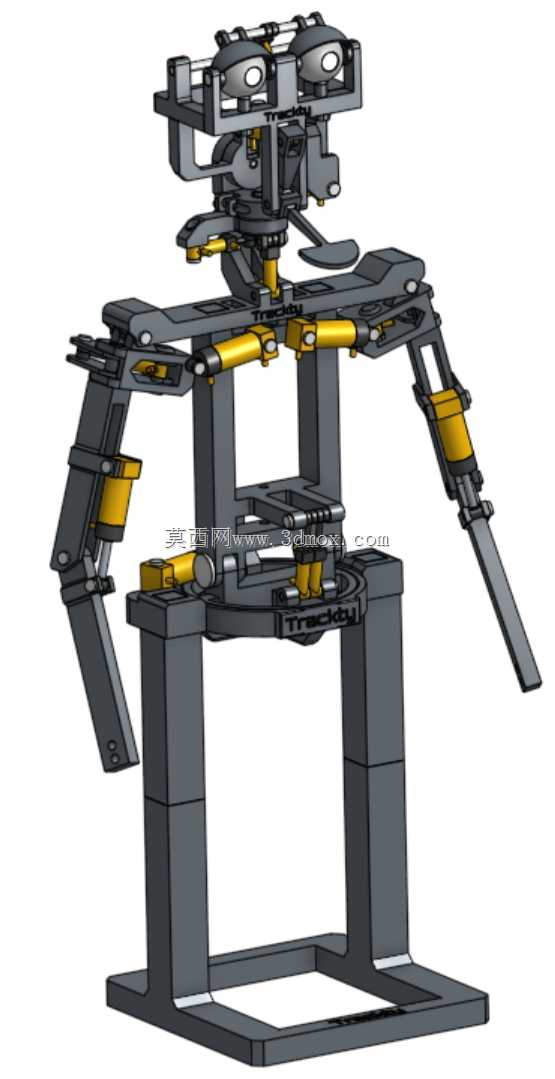

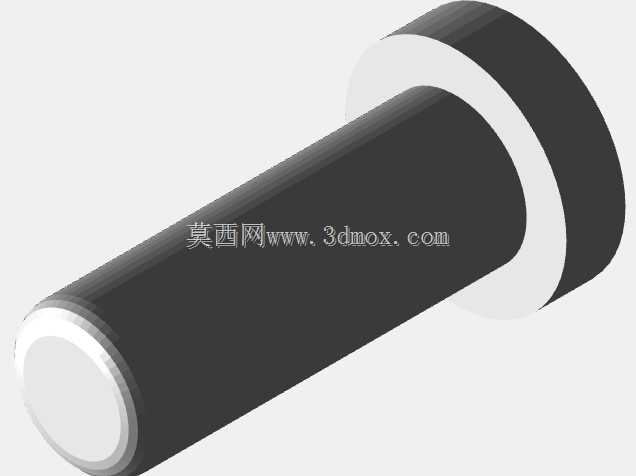

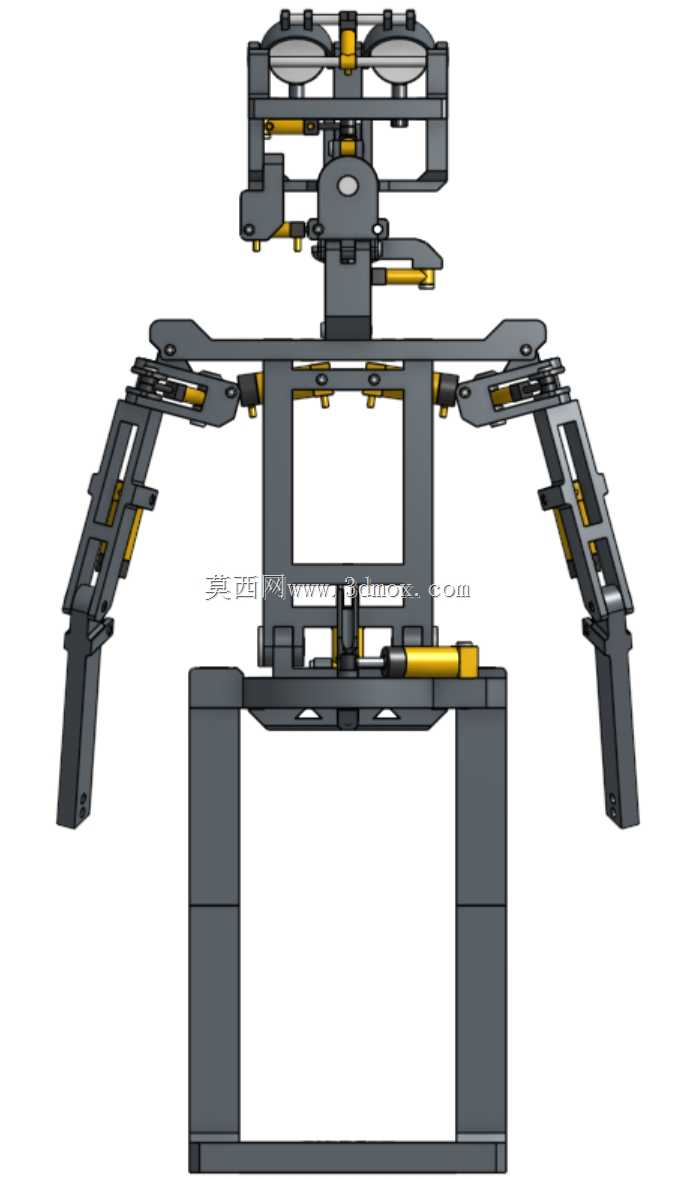

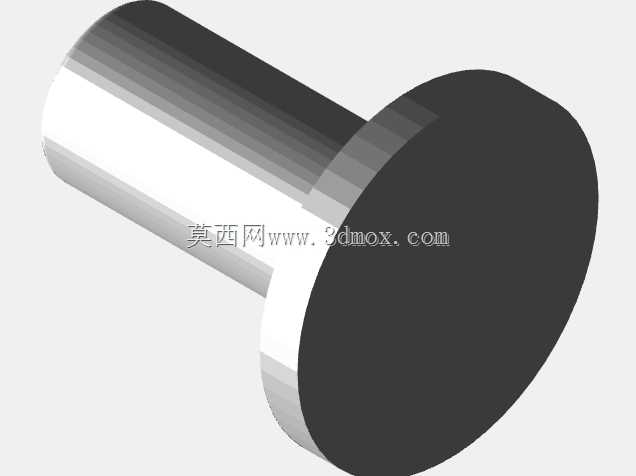

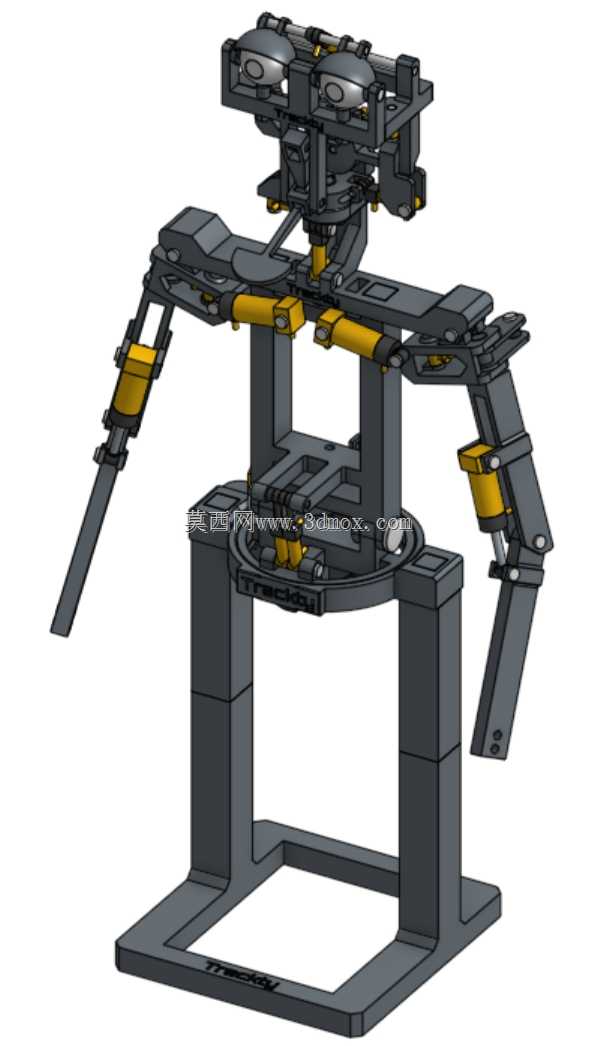

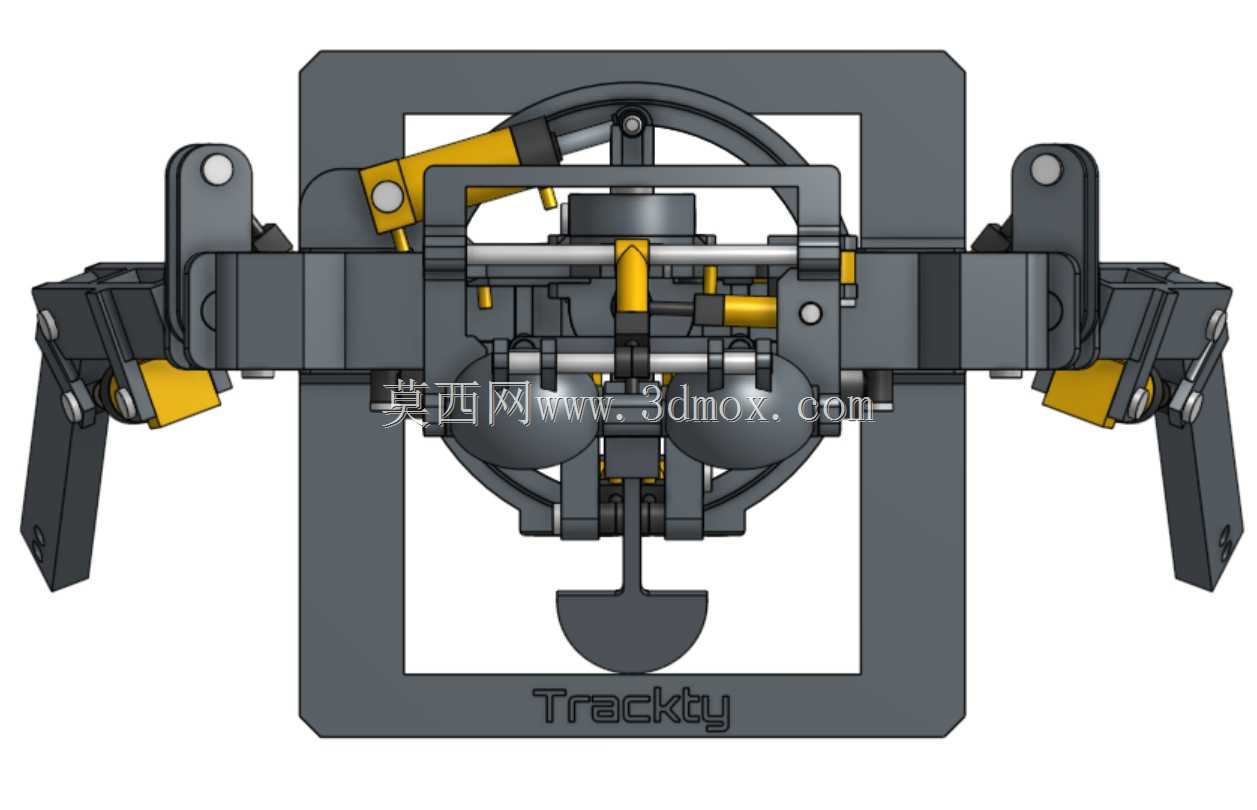

　　这套气动驱动的人形机械结构，核心面向创客教育、气动原理演示以及小型仿生机械验证场景，可直接通过桌面级FDM3D打印设备完成所有结构件制作，无需额外定制金属加工件，适配中小学科创课堂、高校机械原理实训以及个人创客的仿生机构开发需求，能够直观展示气动执行元件的联动逻辑、多自由度关节的运动配合关系，也可作为小型气动表演装置的基础载体使用。从实际功能来看，整套结构依靠气动元件的伸缩动作实现头部转动、手臂摆转、腰部扭转等多维度仿生动作，所有关节的运动行程均经过匹配调校，不会出现动作干涉或者行程超限的问题，动作过程流畅连贯，可通过外接气路控制实现预设的连贯动作演示，不需要额外加装复杂的电控传感元件就能完成基础的动态展示，对于入门级气动原理教学来说，能够大幅降低实训装置的搭建门槛，学习者可以直接通过组装过程理解气动回路的连接逻辑、多关节联动的结构配合要点。

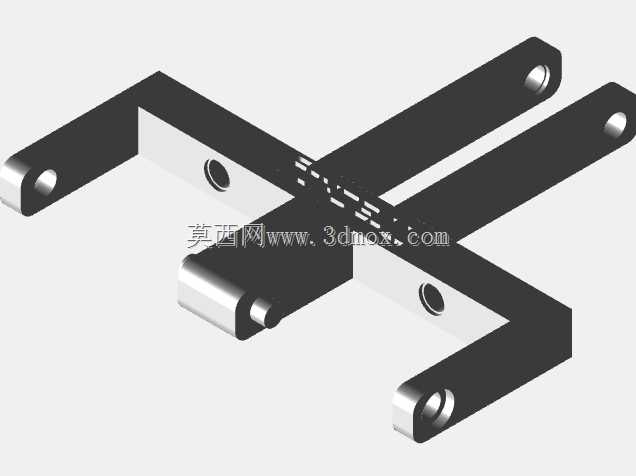

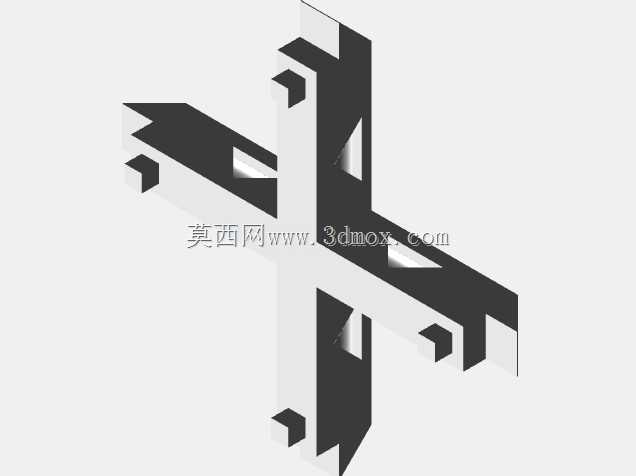

　　设计阶段优先考虑了3D打印的工艺适配性，所有结构件的壁厚均设置在1.5mm到3mm之间，既保证打印完成后的结构强度，又不会因为壁厚过大导致打印翘曲或者耗材浪费，所有零件的悬空位置均添加了45度以内的自支撑角度，打印时不需要额外添加大量支撑结构，拆除支撑后不会影响关节的配合精度。零件拆分逻辑完全按照组装顺序排布，每个零件的编号对应组装步骤的先后顺序，从底座支撑结构开始，依次搭建腰部回转机构、躯干支撑框架、肩部摆动关节、大臂小臂联动结构，最后组装头部转动机构，整个组装过程不需要复杂的工装夹具，普通用户借助日常工具就能完成装配。

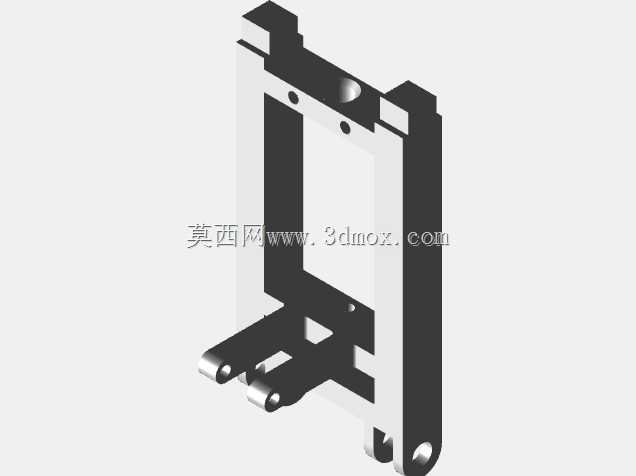

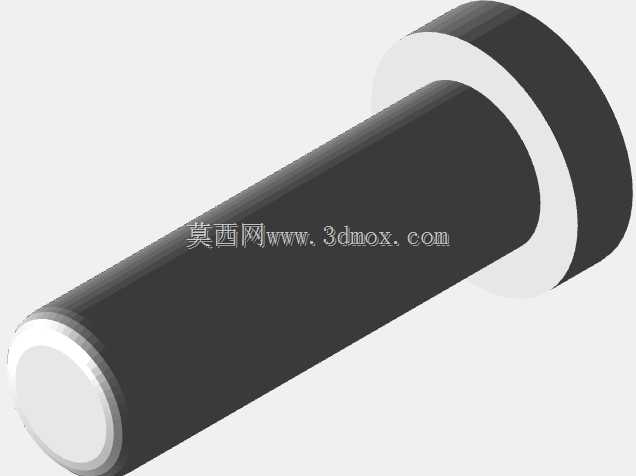

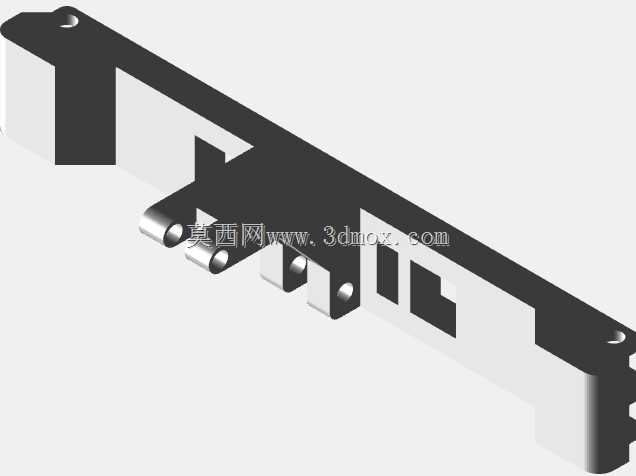

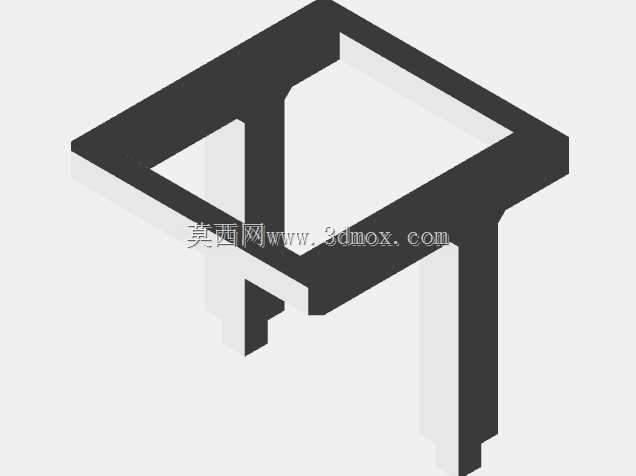

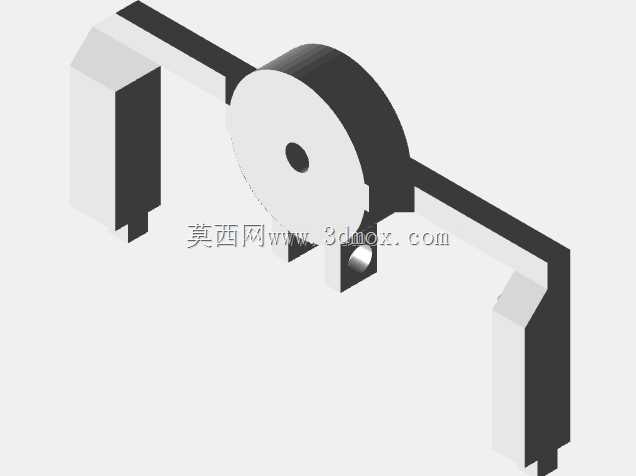

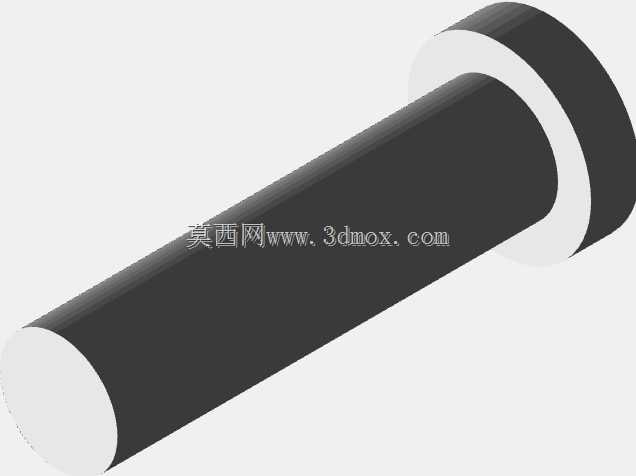

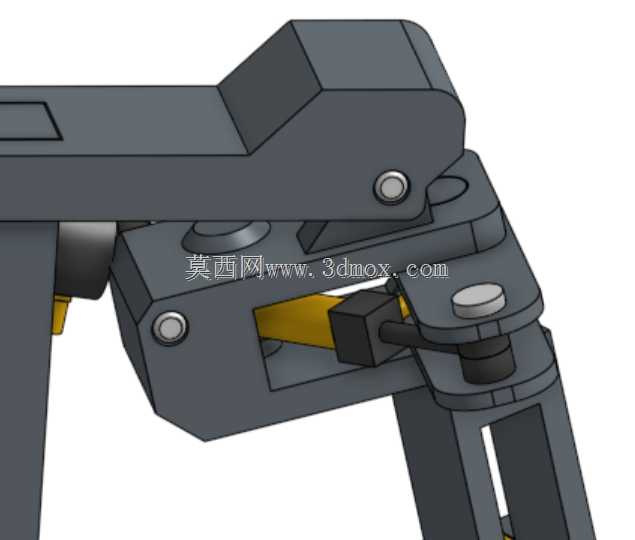

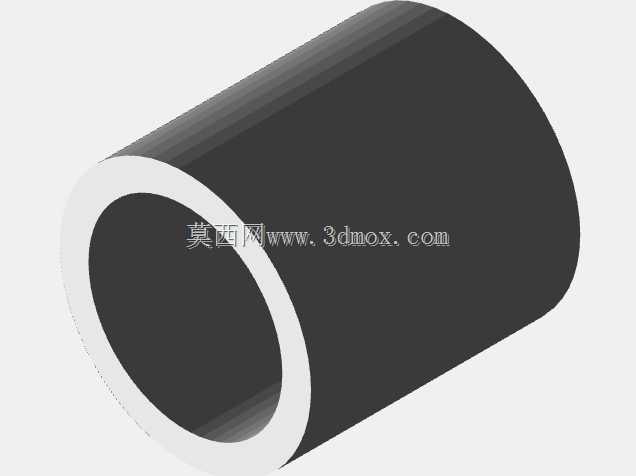

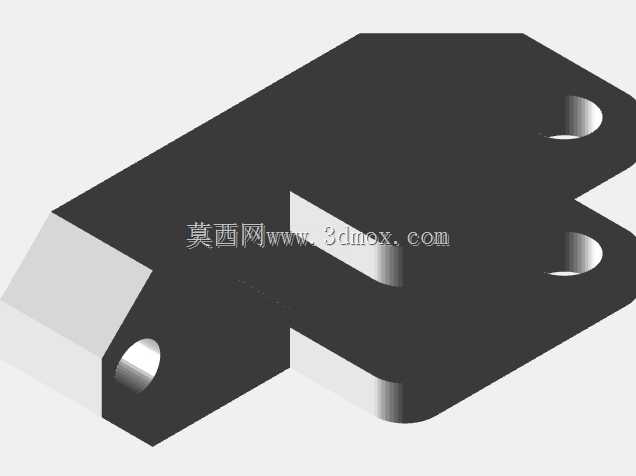

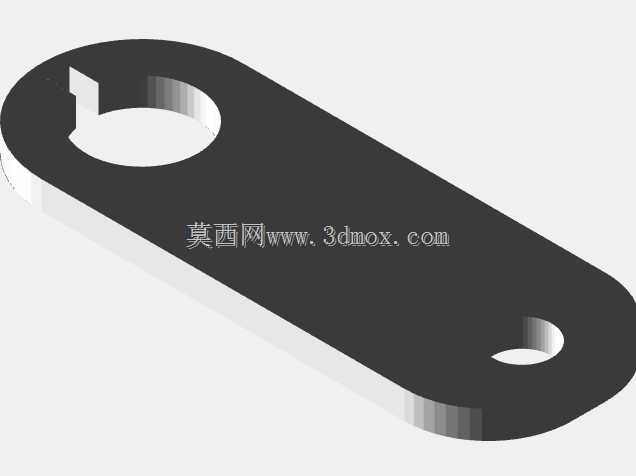

　　零件之间的配合公差预留了0.2mm的间隙，适配PLA、ABS等常见3D打印耗材的成型收缩率，打印完成后不需要对配合面进行大量打磨就能顺利装配，对于打印精度稍差的入门级3D打印机也有较好的适配性。整套结构的安装边界控制在200mm见方的桌面范围内，整体高度不超过300mm，底座采用框架式支撑结构，重心落在底座几何中心位置，动作过程中不会出现倾覆问题，不需要额外固定在工作台面上就能稳定运行。关节位置的连接结构采用了轴孔配合加限位凸台的设计，既保证关节转动的灵活性，又能限制关节的转动角度在合理范围内，避免气动元件伸出行程过大导致结构损坏。气动元件的安装位置预留了标准乐高气缸的安装槽位，10个小型气缸和5个中型气缸的安装孔位完全匹配乐高气动元件的安装尺寸，不需要额外制作转接件就能直接固定，气路走线槽沿着结构件的内侧布置，不会外露在结构外侧影响整体外观，也能避免动作过程中气路被结构件挤压造成气路堵塞。装配过程中仅需要使用强力胶对部分过盈配合的受力位置进行粘接固定，不需要螺丝、螺母等额外的金属紧固件，进一步降低了整套装置的物料成本，所有受力位置的结构都做了加厚处理，气缸动作时的反作用力会均匀分散到框架结构上，长期运行也不会出现结构开裂或者连接松动的问题。

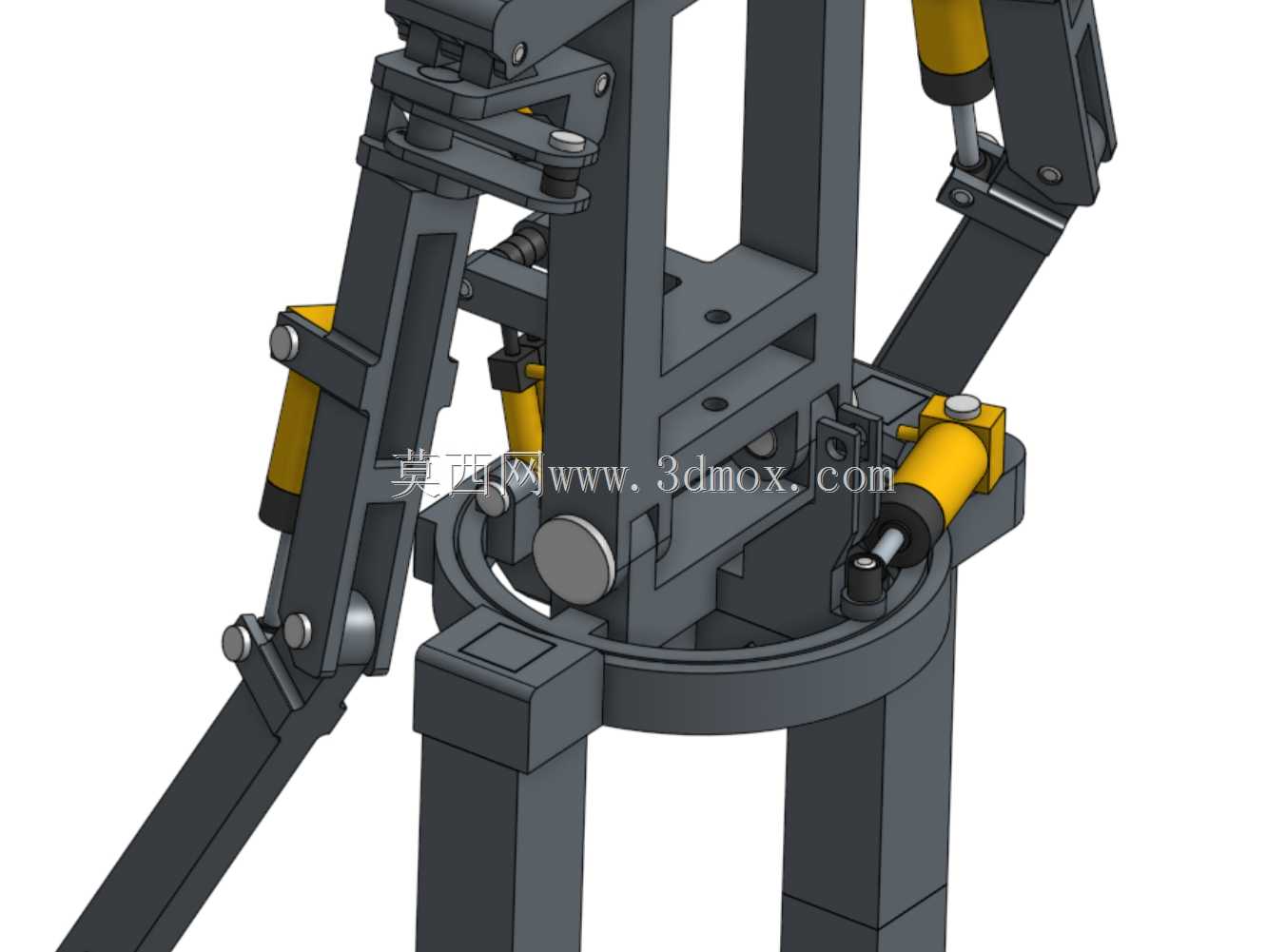

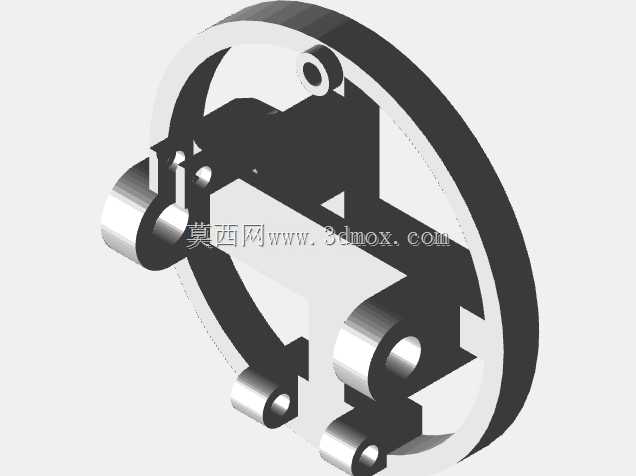

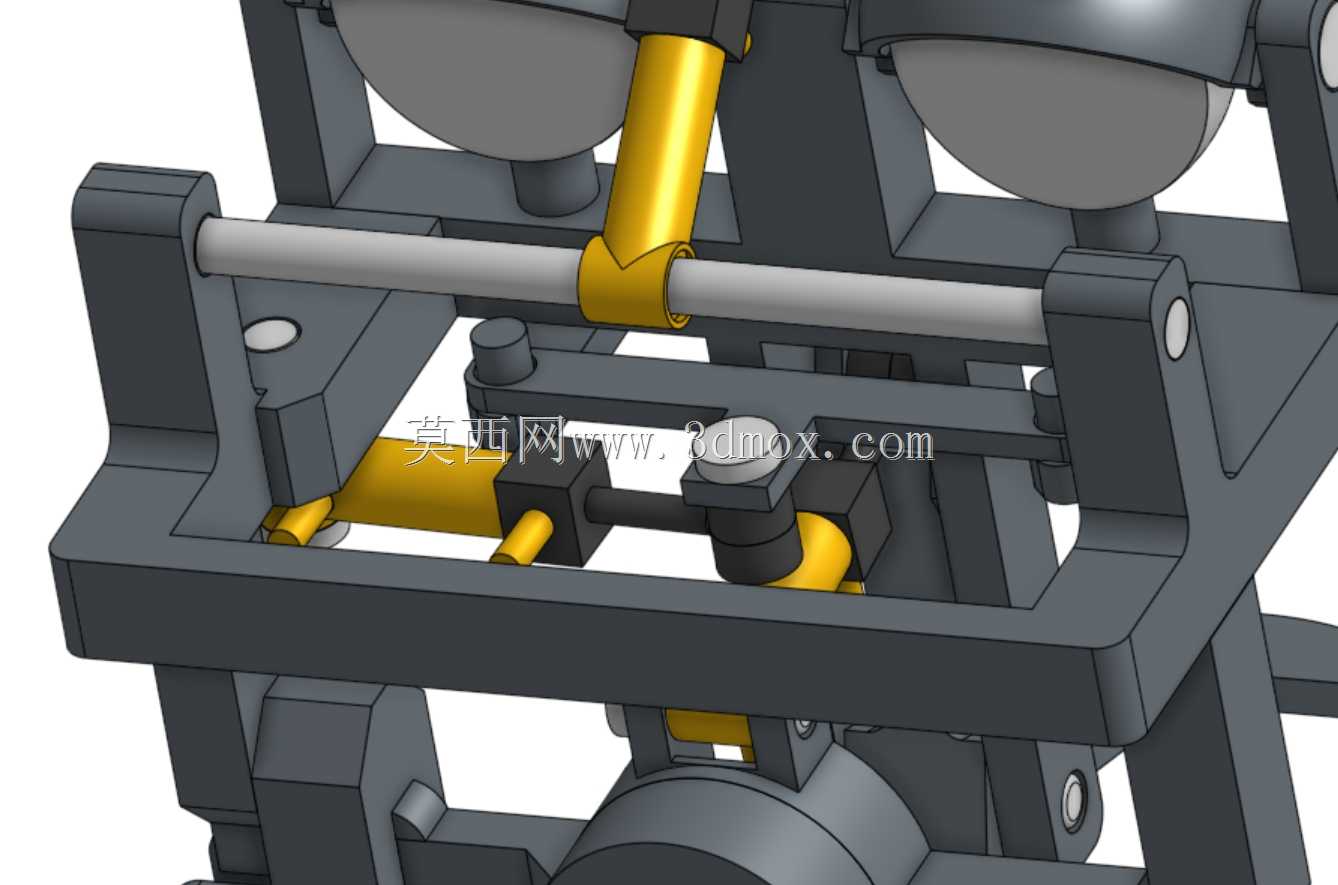

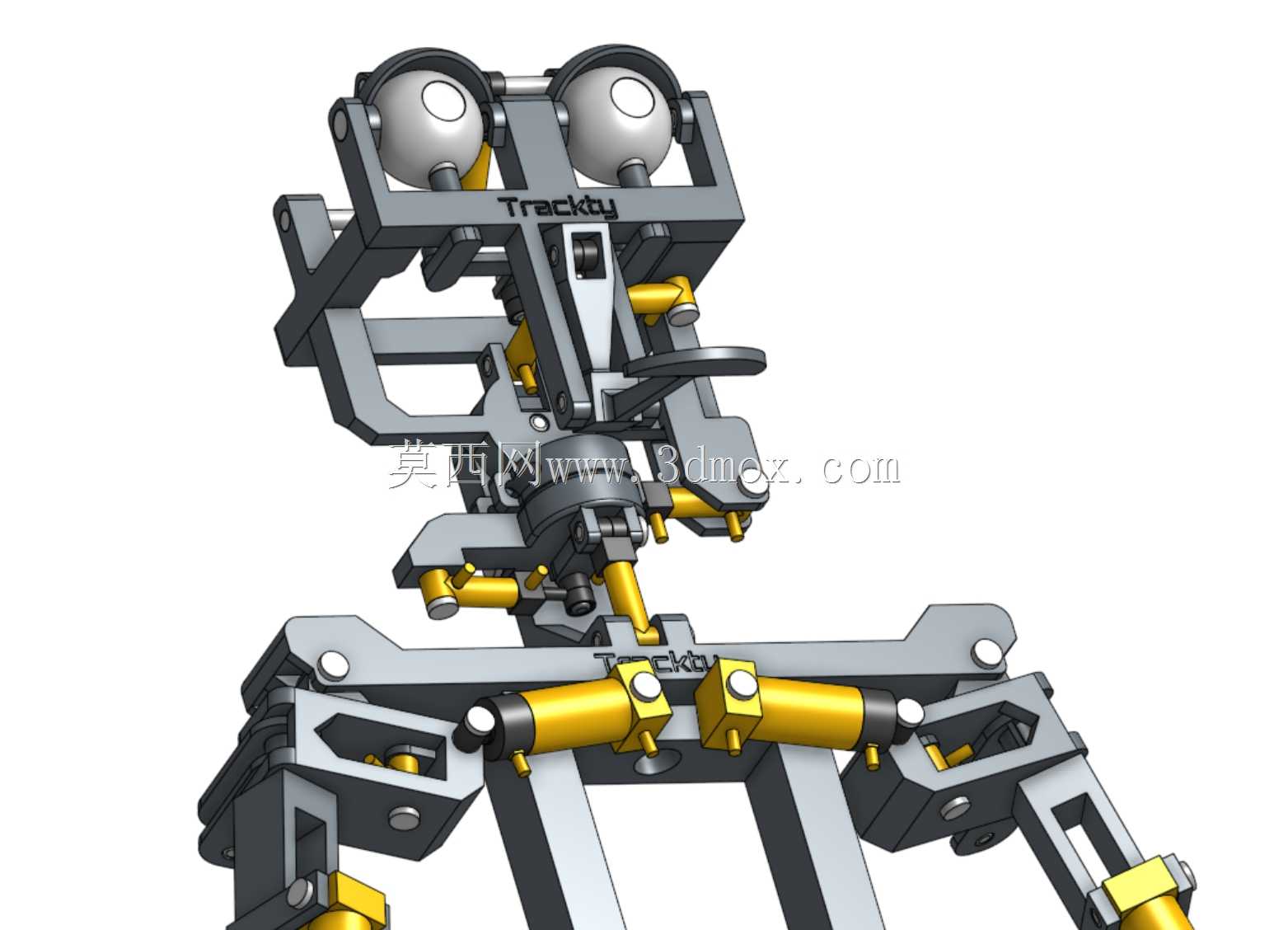

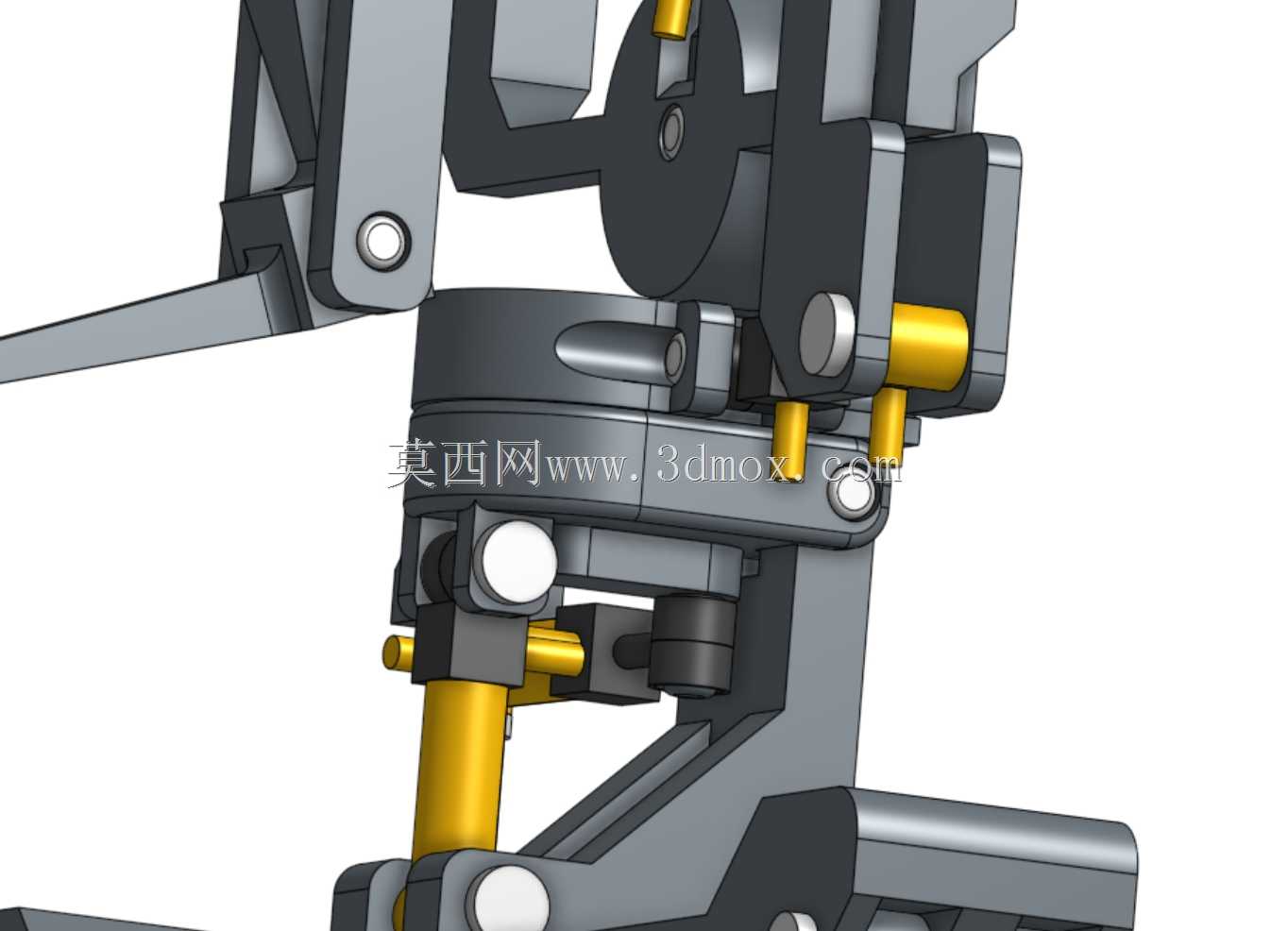

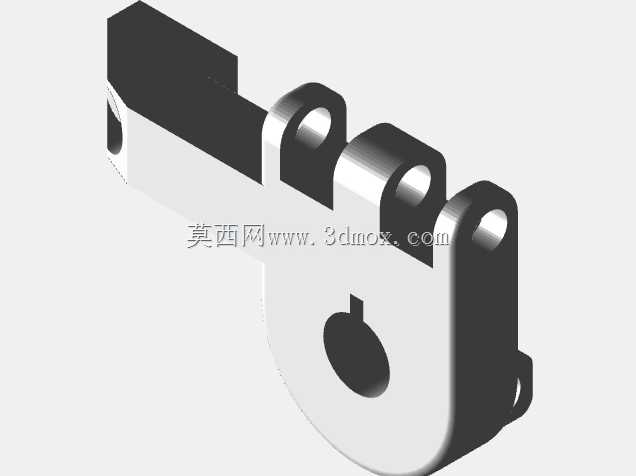

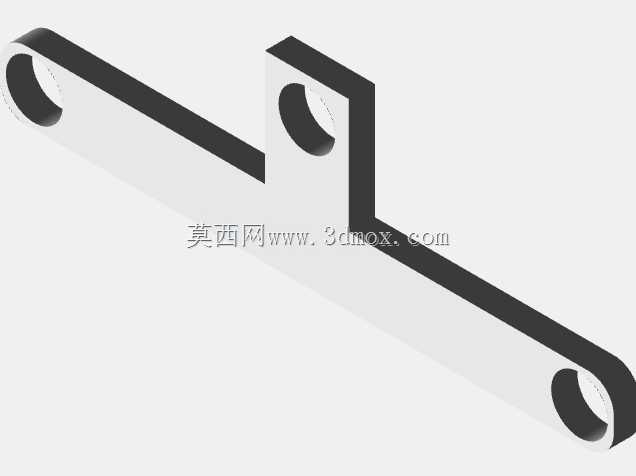

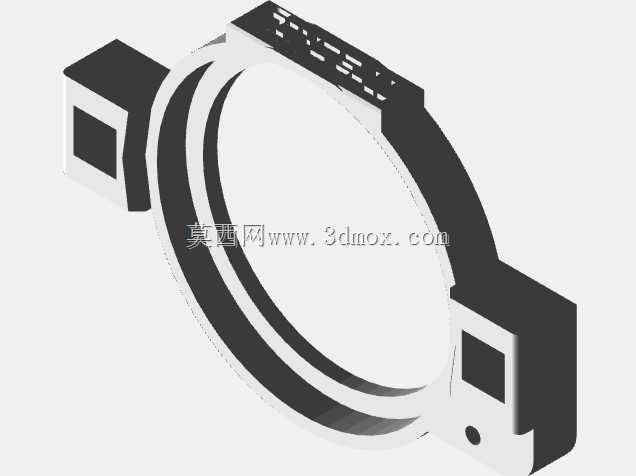

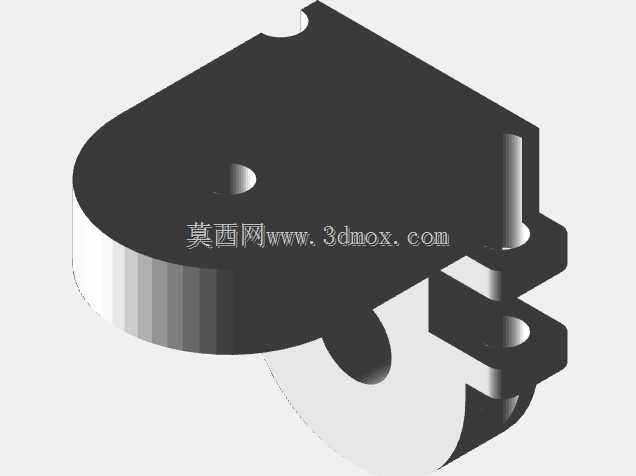

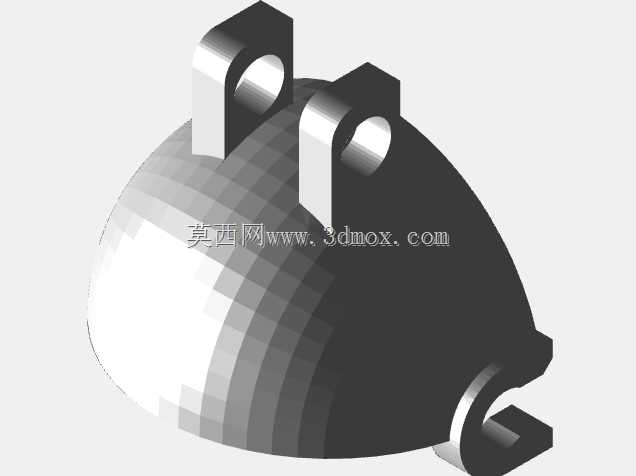

　　腰部回转机构采用了止推式的支撑结构，能够承受上半身结构的全部重量，回转过程中不会出现卡顿或者偏心晃动的问题，肩部关节采用了双气缸联动的设计，能够实现手臂的抬升、下摆以及小幅的回转动作，配合小臂位置的气缸可以实现类似手臂弯曲的仿生动作，头部的转动机构通过单个气缸驱动曲柄结构实现左右摆转，动作幅度控制在左右各30度的范围内，符合仿生动作的合理区间。整套结构的设计没有采用复杂的齿轮传动或者连杆机构，全部依靠气缸的直驱动作实现关节运动，大幅减少了传动过程中的能量损耗，也降低了后期维护的难度，出现零件损坏时只需要重新打印对应的零件替换即可，不需要拆解整个结构。对于三维建模从业者来说，这套结构的拆分思路、公差预留、打印工艺适配逻辑都有较高的参考价值，尤其是面向3D打印的结构设计中，如何平衡结构强度、打印难度、装配便捷性三者的关系，这套结构都给出了可落地的参考方案，也可以在此基础上扩展增加传感器、控制阀组等元件，升级为可交互的气动仿生机器人，适配更多的展示和实训场景。
