小腿截肢适配被动式储能假肢结构设计

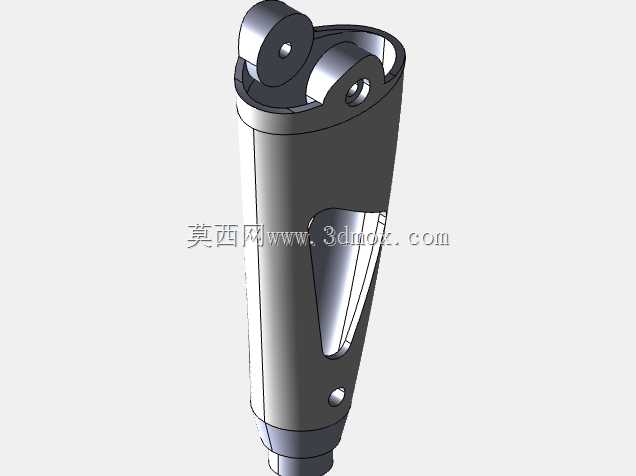

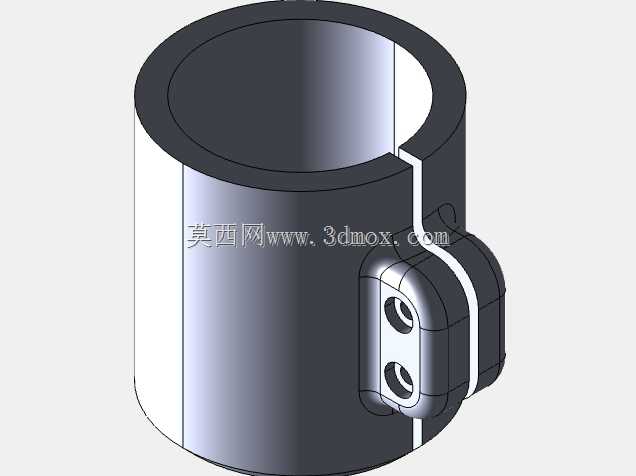

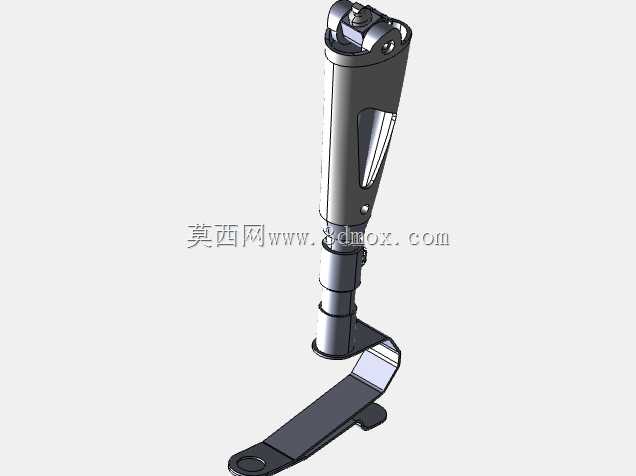

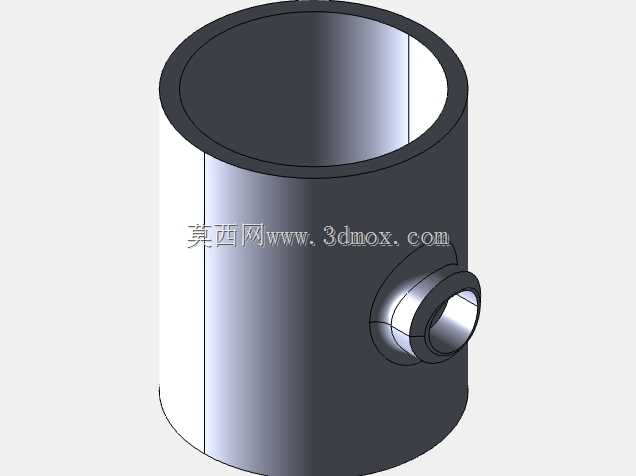

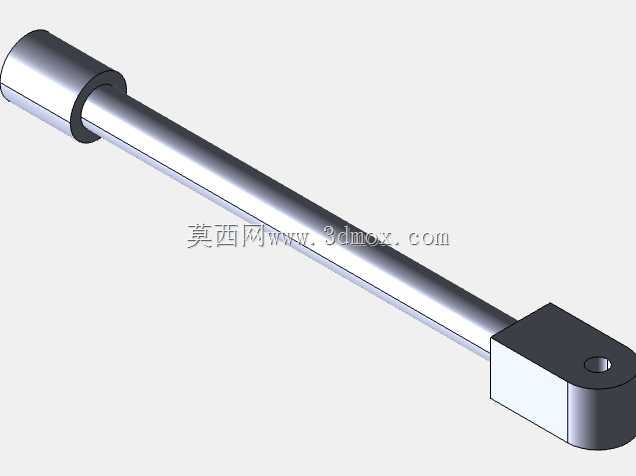

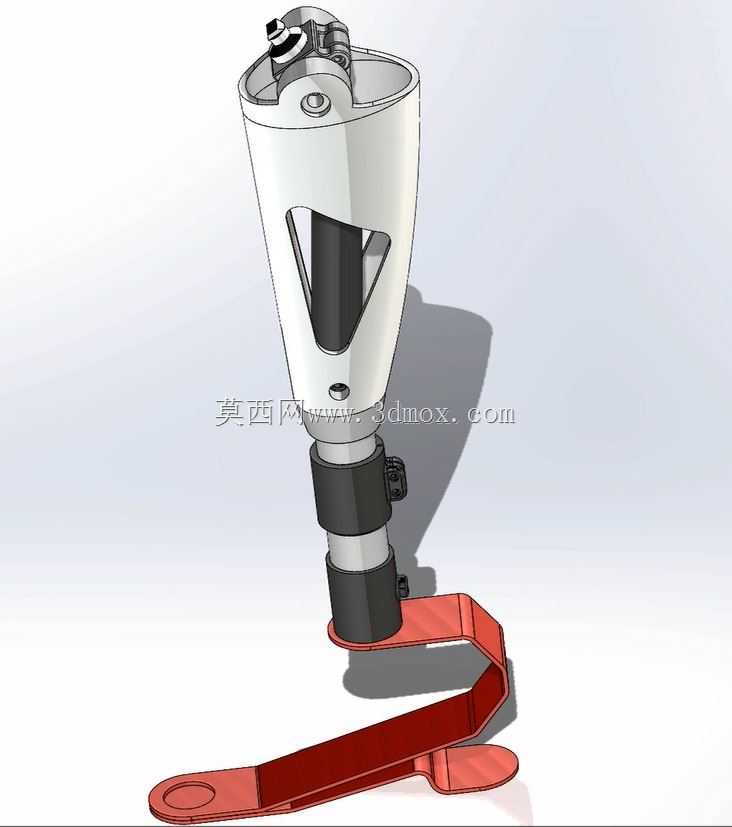

　　这款小腿假肢的结构设计，核心围绕下肢截肢患者日常行走的步态补偿需求展开，首先要明确的是其适配场景覆盖平地缓行、短距离上下坡、常规硬质路面通行等多数日常活动场景，不针对竞技运动或极端复杂路况做专项适配，定位是满足普通患者日常出行、居家活动、常规通勤的基础使用需求。从结构分层来看，最上端的接受腔采用锥面贴合的镂空框架设计，没有采用全包裹式的封闭腔体结构，这种设计首先是降低整体自重，其次是给残肢预留足够的透气空间，避免长时间佩戴产生的闷热积汗问题，接受腔的内壁贴合角度参考了小腿残肢的常规生理锥度，上端边缘做了圆弧过渡处理，避免行走过程中腔体边缘对残肢软组织造成压疮，接受腔底部预留了标准的四棱锥连接接口，和下方的支撑调节段做快拆式连接，方便患者根据自身残肢长度的细微变化调整适配高度，不需要整体更换部件。中间的支撑调节段采用双层管结构，外层是高强度的轻量化合金管材，内层设置了高度调节锁扣，调节范围覆盖15mm的高度差，能够适配不同残肢长度、不同鞋跟高度的使用需求，管体侧面设置了周向旋转锁止结构，能够根据患者的行走习惯微调脚板的前进方向角度，避免出现外八或内八的步态偏移，支撑段和脚板的连接位置设置了弹性阻尼缓冲垫，能够吸收脚跟着地时的地面冲击，减少冲击载荷传递到残肢端造成的不适感。

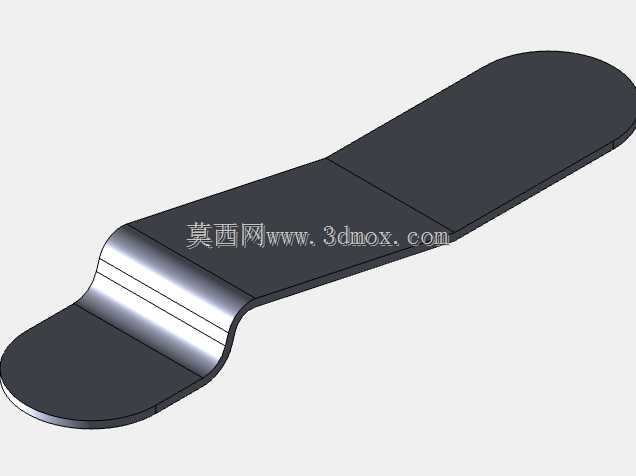

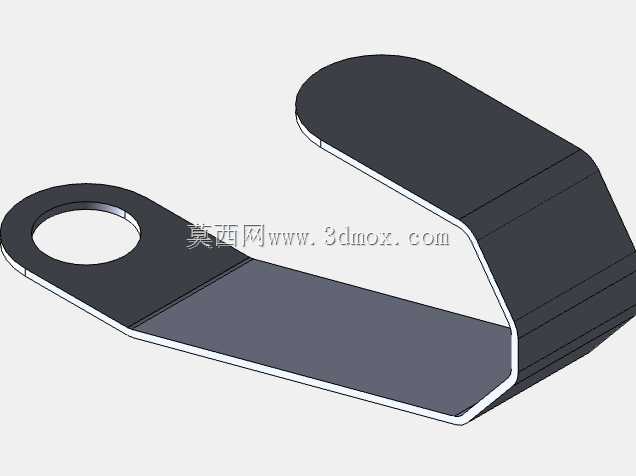

　　下端的储能脚板采用S形的弹性板结构，材料选用具备高疲劳强度的复合弹性材质，在脚跟着地时能够通过结构形变储存能量，在脚尖蹬地阶段释放储存的弹性势能，辅助患者完成蹬地推进的步态动作，降低行走过程中的体力消耗，脚板的前掌位置做了分区域的刚度设计，前掌内侧刚度略高于外侧，适配行走过程中从脚跟外侧到前掌内侧的自然滚动受力轨迹，减少踝关节代偿的受力负担。设计过程中首先要考虑的是安装边界的适配性，接受腔的连接接口采用行业通用的标准连接尺寸，能够和市面上多数常规的假肢支撑部件、脚板部件互换，不需要定制专属的转接件，降低后续维护更换的成本；整体的重量控制在单支1.2kg以内，避免过重的假肢造成患者行走时的能量消耗过大，长期佩戴产生疲劳感。

　　结构受力层面，所有连接位置的锁紧结构都做了防松设计，经过反复步态循环测试不会出现松动移位的问题，支撑管的镂空减重结构经过受力校核，在承受100kg体重患者的常规行走载荷时，最大应力远低于材料的疲劳强度阈值，不会出现结构断裂或塑性形变的问题。脚板的弧度设计经过步态仿真验证，在脚跟着地、支撑中期、脚尖蹬地三个步态周期的关键节点，形变范围都控制在合理区间，既能够提供足够的储能反馈，又不会因为刚度过低造成行走时的支撑不稳，也不会因为刚度过高失去储能效果，导致行走时的地面冲击直接传递到残肢。

　　接受腔的镂空位置设置在残肢受力较小的两侧区域，不会破坏腔体的整体支撑强度，同时能够让残肢和外界空气流通，夏季佩戴时也能保持相对干爽的状态，腔体的承重位置设置在残肢的髌骨韧带、胫骨内侧等耐受力较强的生理区域，避开了骨突位置和神经敏感区域，长时间佩戴也不会出现局部压痛的问题。在实际使用场景中，这款假肢不需要额外的外接动力，完全依靠结构本身的弹性特性实现步态辅助，不需要定期充电或维护动力部件，日常使用只需要定期检查连接锁扣的紧固状态即可，维护成本极低，适合普通日常活动量的患者长期使用。安装调试时，首先需要根据患者的残肢形状修型接受腔的内壁贴合度，保证承重位置的受力均匀，之后调整支撑段的高度，保证双腿的长度差控制在5mm以内，避免长期使用造成骨盆倾斜、脊柱侧弯等继发性问题，最后调整脚板的角度，保证站立时脚板完全贴合地面，行走时的滚动轨迹自然顺畅。
