十吨级悬吊起重设备结构设计方案

　　这款十吨级悬吊起重设备，主要面向重型加工车间、仓储物流库区、钢结构预制场这类需要频繁完成大吨位物料跨工位转运的场景，在实际生产中承担重型工件的吊装移位、设备检修时的部件抬运、原材料从下料区到加工区的定点输送等作业，相比地面行走的起重设备，它依托顶部承载梁布设，不会占用地面作业通道，能在有限的厂区空间内最大化覆盖作业范围，适配车间内多台加工设备排布下的物料流转需求，避免地面转运设备带来的通道拥堵、转弯半径受限等问题。

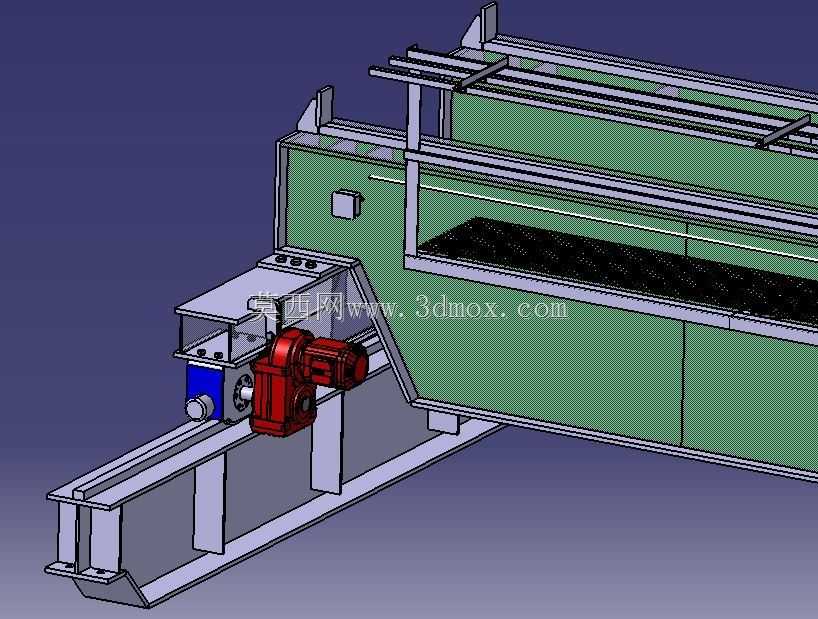

　　从功能特性来看，该设备的额定承载能力设定为10吨，可覆盖绝大多数常规机械加工件、钢结构组件、中型设备总成的吊装需求，行走机构沿预设轨道运行，运行过程平稳，可实现水平方向的长距离位移，起升机构配套减速驱动单元，能在重载状态下实现稳定的起升与下降动作，避免启停过程中的载荷晃动，降低吊装作业的安全风险。设备的侧部设置有行程限位相关的安装位，可根据现场作业区间的实际长度加装限位触发组件，防止行走机构超出行程范围引发脱轨风险，驱动单元采用侧挂式安装布局，不会占用主梁下方的有效起升空间，能最大化提升垂直方向的作业净空，适配厂房高度有限的作业场景。

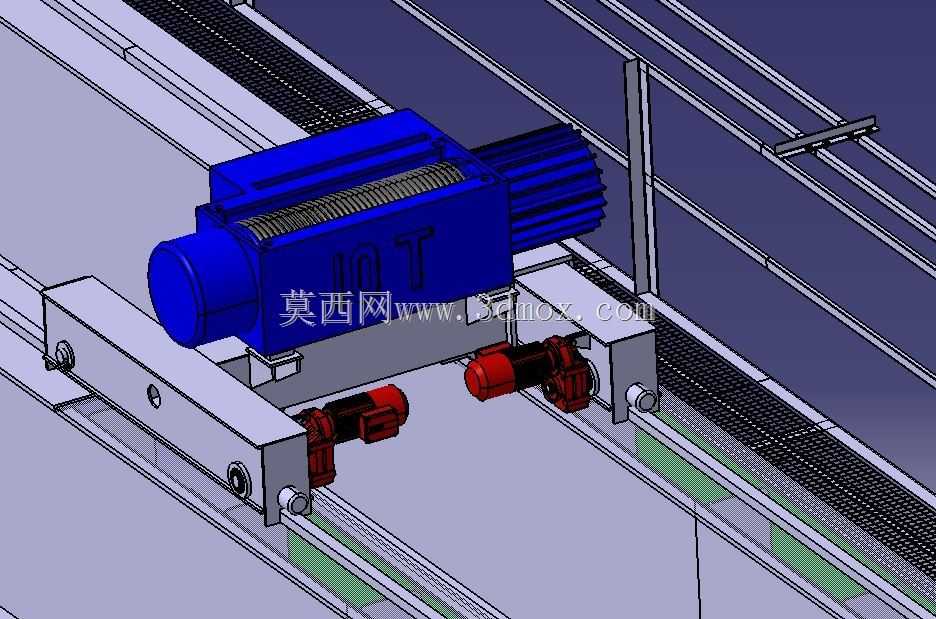

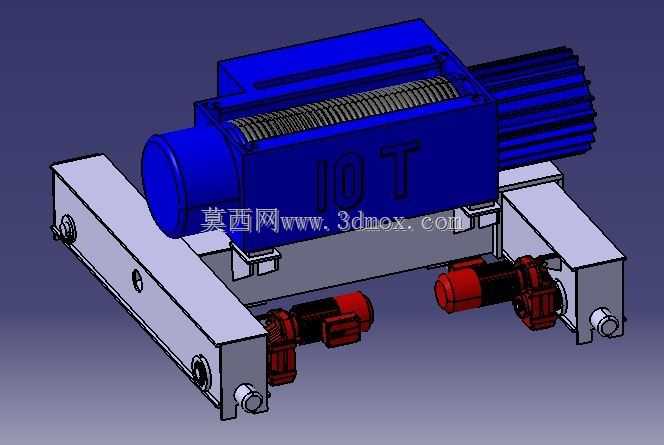

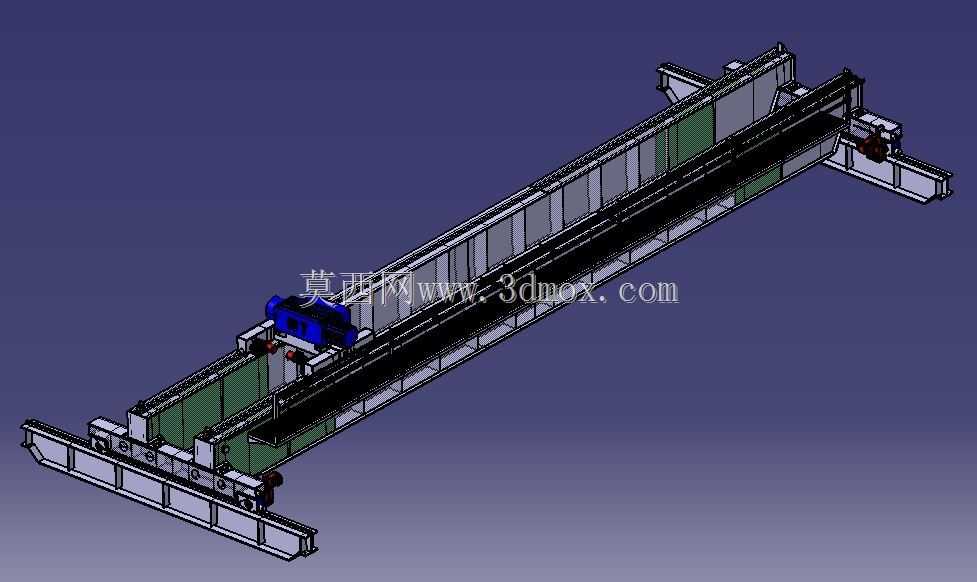

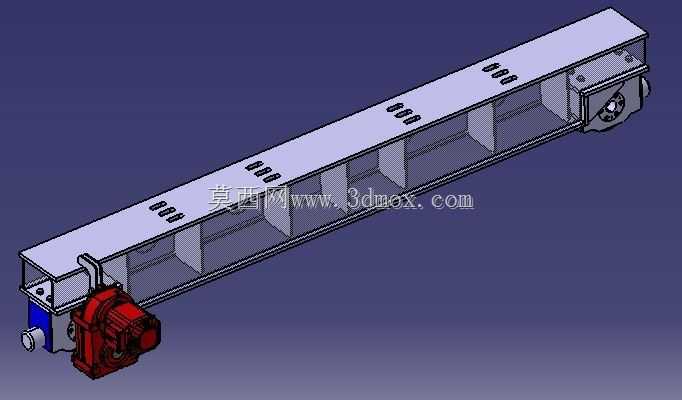

　　设计过程中，首先围绕10吨的额定载荷做受力校核，主梁采用箱型梁结构形式，内部布设加强筋板，在保证整体结构刚度的前提下控制自重，避免给顶部承载建筑结构带来额外的载荷负担。主梁与行走端梁的连接位置采用高强度螺栓组连接，既保证连接强度，也方便现场安装时的对位调整，端梁上的行走轮组根据轨道的型号做适配设计，轮缘结构可卡合在轨道两侧，抵消运行过程中的侧向力，防止设备运行时出现啃轨、脱轨问题。驱动端配套的减速单元，选型时充分考虑重载启动的扭矩需求，输出端与行走轮轴采用刚性连接，传动间隙小，启停响应精准，可实现吊装位置的微调对位，满足精密加工场景下工件的精准落位需求。

　　安装边界方面，设备的轨道需要固定在厂房顶部的承重梁或者专门架设的承载牛腿结构上，安装前需要确认顶部承载结构的静载荷、动载荷承载能力满足10吨级起重作业的要求，轨道的平行度公差需要控制在合理范围内，避免行走过程中出现卡滞。设备整体的宽度尺寸根据常规车间的通道宽度做适配，主梁下方的有效起升高度可根据现场厂房的实际高度做定制化调整，端梁的长度根据轨道的间距做匹配，安装时需要保证两端行走轮的同轴度，确保运行过程中四个行走轮都能与轨道面均匀接触，避免局部轮压过大造成轨道磨损或者轮组损坏。设备的供电滑线布设位置在主梁侧部，不会与吊装的钢丝绳、吊具产生干涉，现场布线时需要预留足够的伸缩余量，适配设备全程行走的线缆牵拉需求。

　　在细节结构设计上，主梁侧面预留了电气元件的安装位，可根据使用需求加装声光报警、行程指示、载荷称重等附加组件，端梁位置设置有检修维护的操作空间，方便后期对行走轮组、润滑点位做日常保养。设备的整体结构没有多余的冗余设计，所有受力构件都经过载荷验算，在满足10吨重载作业需求的前提下，尽可能压缩整体自重，降低对顶部承载结构的载荷要求，同时也减少设备运行时的能耗，行走驱动的功率匹配经过反复核算，既能保证重载状态下的平稳启动，也不会出现功率冗余造成的能源浪费。针对车间内可能存在的多粉尘、少量切削液飞溅的作业环境，驱动单元的外部设置有简易的防护结构，可减少粉尘、切削液进入传动部件内部，延长设备的维护周期，降低日常运维的工作量。
