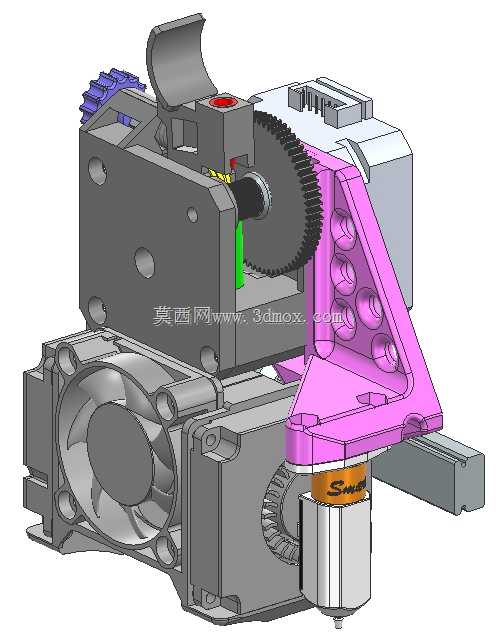

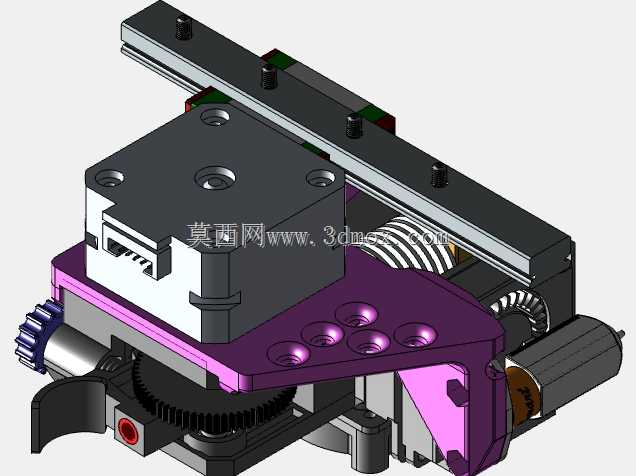

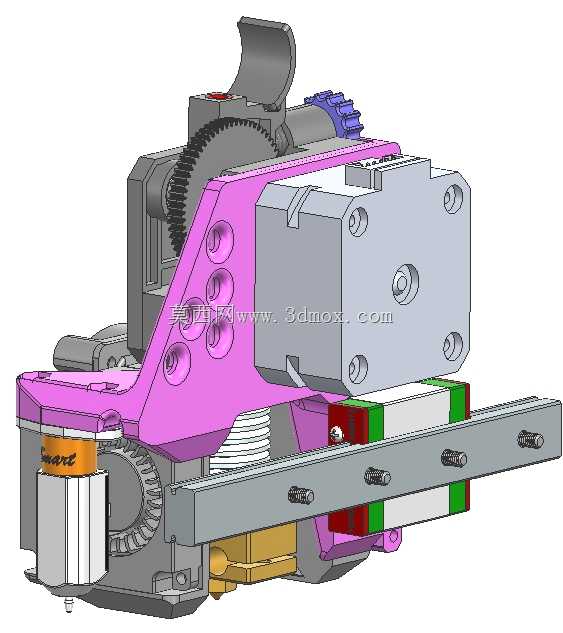

KingroonKP3SPro带双面冷却云台混音结构

　　桌面级FDM3D打印场景中，挤出端的冷却效率与喷头运动稳定性，直接决定了耗材熔融挤出后的成型精度，尤其是打印PETG、TPU这类对温度波动敏感、冷却速率要求高的耗材时，单侧冷却往往会出现模型侧壁冷却不均、悬垂面拉丝、小特征翘曲的问题，这套适配KingroonKP3SPro机型的挤出端改装结构，正是针对原厂挤出组件冷却覆盖不足、传感器安装位兼容性差的痛点做的优化整合。整套结构围绕近程挤出的运动边界做布局，将挤出齿轮、送丝压紧机构、散热风道、调平传感器安装位整合在同一安装基座上，没有改动原厂X轴滑台的安装孔位，替换时无需对原有运动结构做打孔、切削等二次加工，直接通过原有螺栓点位就能完成固定，安装后整体重量控制在原厂挤出组件的重量浮动范围内，不会额外增加X轴步进电机的负载，避免高速打印时出现运动惯量过大导致的丢步、层纹错位问题。

　　冷却部分采用双面风道布局，两侧风道的出风口分别对准喷嘴下方3-5mm的耗材挤出区域，风机采用原厂适配的涡轮离心风扇，风道内部做了等压导流设计，保证两侧出风口的风压、风量一致，不会出现单侧风量过大导致的模型局部过冷、层间粘结力不足的问题，风道外壳做了薄壁加强筋设计，在保证结构强度的前提下尽可能压缩壁厚，减少整体重量，同时风道出口做了收窄处理，将冷却气流集中在刚挤出的熔融耗材区域，不会吹到喷嘴上部的加热块，避免加热块温度波动导致的耗材熔融不均。结构上额外预留了Trianglelab版本BLtouch自动调平传感器的安装座，安装座的孔位与传感器安装尺寸完全匹配，安装后探针的触发点位刚好对准喷嘴的正下方，不会出现探针偏移导致的调平数据偏差，安装座与主基座做了一体化设计，不需要额外加装固定支架，减少了装配累积误差，同时传感器的走线槽也整合在基座侧面，线材可以顺着走线槽固定到滑台的理线架上，避免打印运动过程中线材剐蹭模型、拉扯传感器。

　　送丝部分的挤出齿轮采用双齿咬合结构，压紧臂的转轴位置做了限位设计，压紧力可以通过顶部的调节螺丝微调，针对不同硬度的耗材可以调整对应的压紧力度，打印柔性耗材时不会出现送丝打滑、耗材挤入齿轮间隙的问题，挤出步进电机的安装位与原厂电机尺寸完全匹配，电机输出轴与挤出齿轮的同轴度控制在0.1mm以内，高速送丝时不会出现齿轮偏磨、送丝卡顿的问题。整个结构的安装边界严格控制在原厂X轴滑台的运动行程范围内，左右两侧不会超出滑台的运动极限，打印最大尺寸模型时不会出现结构剐蹭打印平台、触碰机架的问题，散热风扇的接线端子与原厂接口定义一致，替换时不需要重新改线、焊接，直接对插就能完成接线，调平传感器的接线也预留了对应的走线空间，不会和运动部件产生干涉。

　　实际打印测试中，这套结构打印30°悬垂面时不需要额外加支撑，模型表面没有明显的拉丝痕迹，打印小尺寸薄壁特征时，侧壁的冷却均匀性比原厂单侧冷却结构提升明显，不会出现单侧积瘤、另一侧层间粘结不足的问题，自动调平的重复定位精度可以控制在0.02mm以内，多次调平的数据偏差不会影响首层打印的附着力，近程挤出的送丝响应速度也能满足最高180mm/s的打印速度要求，回抽时的耗材回缩响应延迟比远程挤出结构低很多，打印跨空区域时的拉丝问题有明显改善。结构的所有受力部位都做了圆角过渡，避免长期受振动影响出现应力开裂，安装孔位都做了沉头设计，螺栓固定后不会突出结构表面，避免剐蹭线材或者模型，整个组件的装配顺序也和原厂组件保持一致，有基础拆装经验的用户不需要额外查阅装配说明就能完成替换，不需要额外定制非标紧固件，所有用到的螺栓、螺母都是3D打印机改装常用的标准件，替换成本很低。
