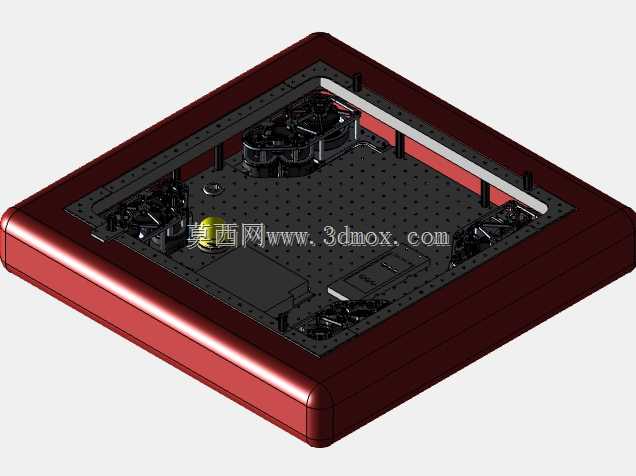

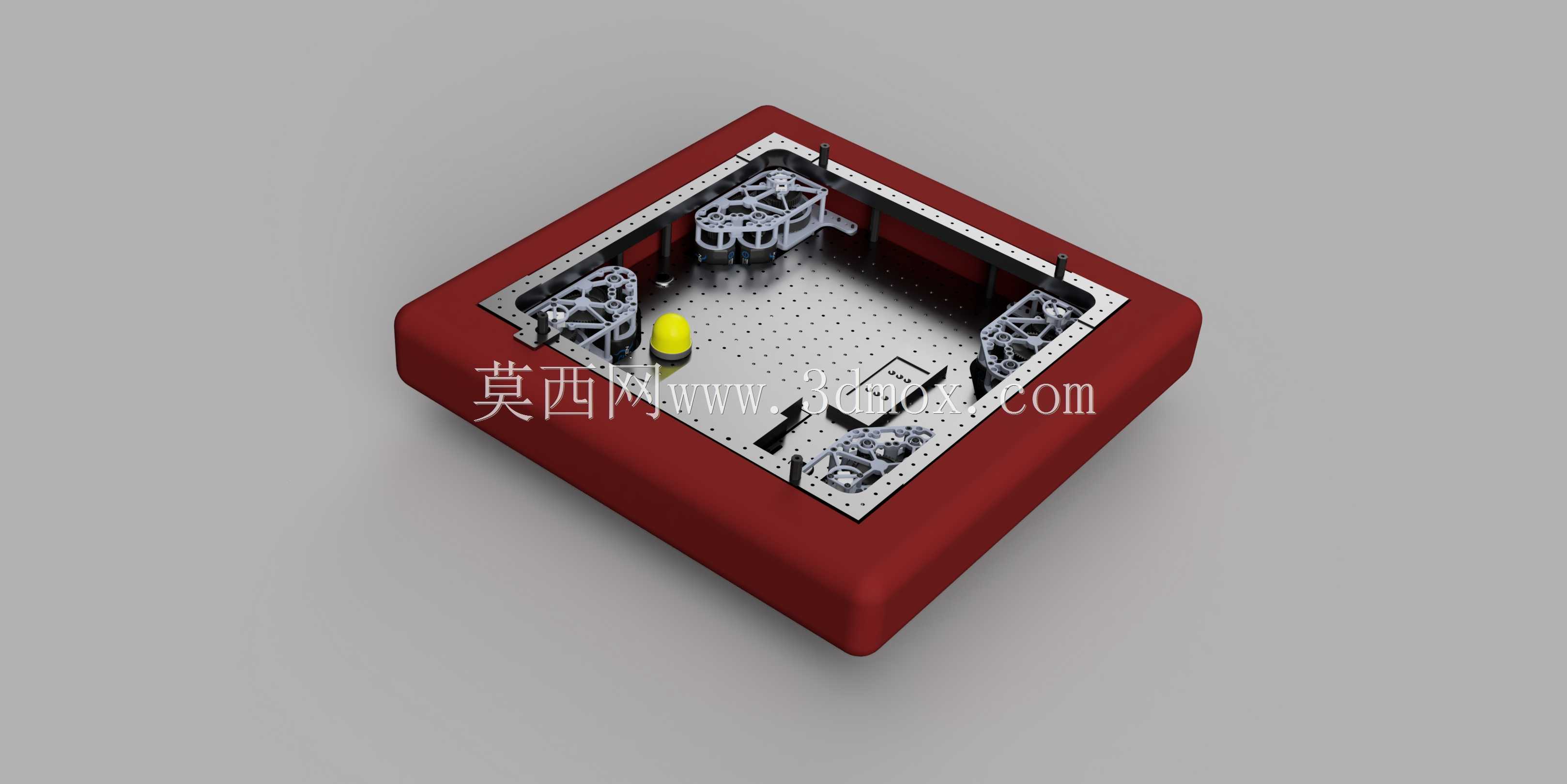

FRC 1922 - 2024 Swerve 驱动底座

2024 年赛季是我们第一次使用转向驱动，从中我们学到了很多东西，同时意识到还有很多东西需要学习。 在这个休赛期设计和建造转向驱动基地的项目中，我们花时间探索了一些事情。 利用 Swerve Drive Specialties MK4n 模块将电气组件安装在“底部” 在 Fusion360MK4n 模块中创建参数化 CAD 模型。 虽然 MK4i 模块非常出色，但在尝试定位电子元件时，它们给我们带来了巨大的挑战。 虽然三角形非常紧凑且灵活（可以进入任何角落），但由于电子元件是矩形的，最终会浪费大量空间。 认识到需要 A 和 B 模块的矩形转向模块的缺点后，我们认为更好的电子布局的好处超过了需要配对转向模块的成本。 底部电气元件。 我们注意到许多团队将其电气元件安装在机器人的“底部”。 换句话说，访问组件需要将机器人转向一侧。 虽然必须将机器人侧向才能接触电子设备似乎是一个缺点，但这可能并没有那么糟糕。 在传统设计中，电气元件深埋在机器人内部，一旦安装了游戏子系统，从顶部进入就完全是一场噩梦。 访问 Robo

为了使 rio 更容易，我们将延长电缆连接到易于访问的“控制面板”，以便程序员可以在需要时更新 Rio。通过 CAD 驱动器底座的过程，我们发现了一个似乎可以让生活变得更轻松的技巧。 如果其他人对如何做得更好有不同的方法或反馈，我很乐意听取他们的意见。 我们尝试制作仅包含一个草图的文件。 我们称它们为“切口”。 例如，我们可能会绘制电机的孔图案。 草图可能有一些附加的几何图形，显示组件（例如电机）的边界。 每当我们布置需要连接电机的板时，我们可以在板中电机轴的中心放置一个点，然后插入电机模板并使用融合接头将其定位在正确的位置。 拉伸命令允许您拾取电机模板中的孔以切割主机图纸中的板。
