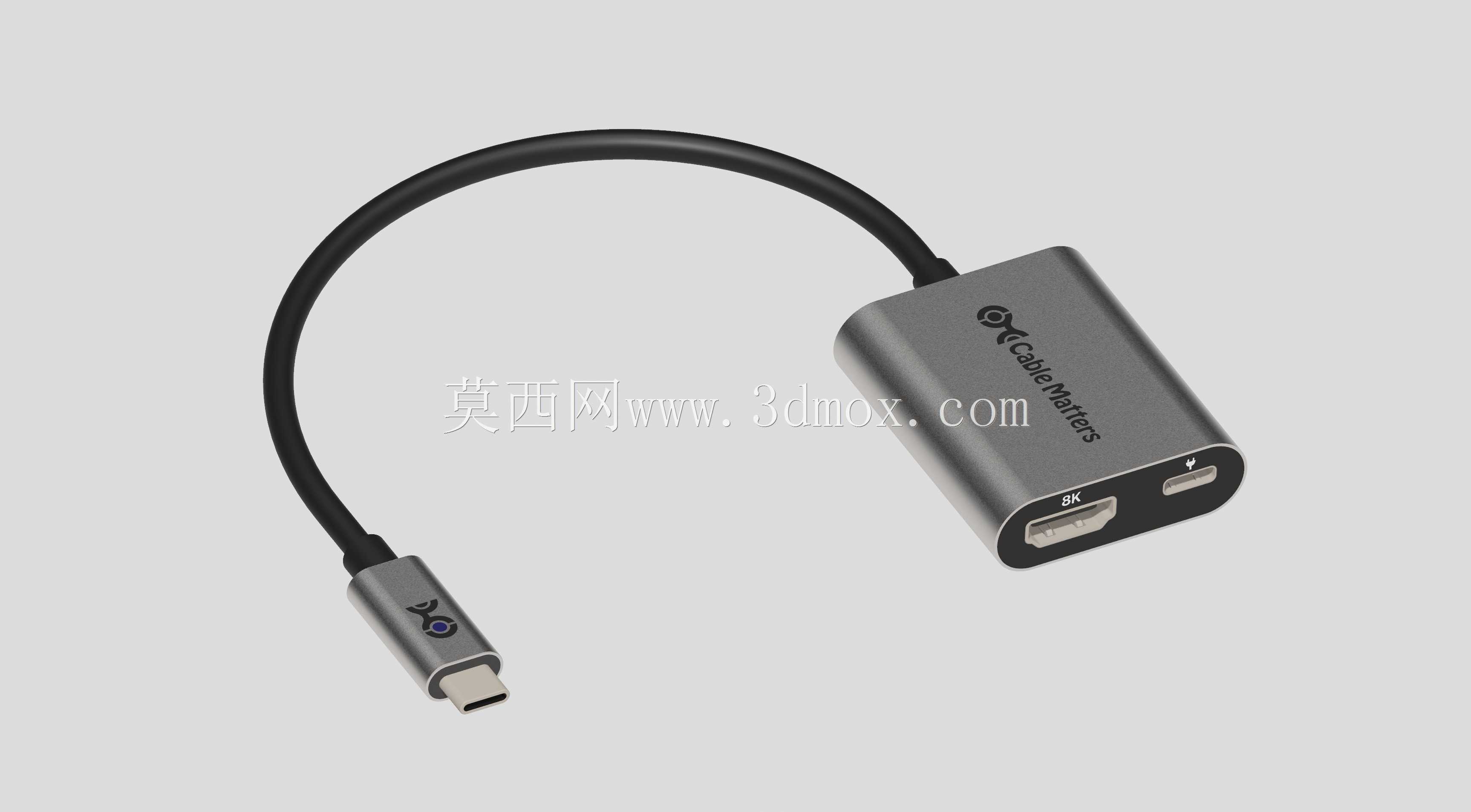

带100W充电功能的USB-C转HDMI2.1转接器

　　日常做消费电子周边结构建模时，这类Type-C扩展转接件是很常见的品类，建模全程对照实物卡尺测量数据、毫米级刻度参考完成，所有曲面弧度、接口公差都贴合量产实物的装配边界。从实际使用场景来看，这款转接器主要面向轻薄本、平板、旗舰手机等仅配备USB-C接口的便携设备，解决这类设备原生HDMI接口缺失的问题，可直连显示器、电视、投影等具备HDMI输入端口的显示设备，支持HDMI2.1规格的高速视频信号传输，同时附带的USB-C供电通路可支持最高100W的功率输入，在输出视频信号的同时，能为连接的主机设备提供快充供电，避免转接过程中设备电量耗尽的问题，尤其适合移动办公、会议投屏、便携设备外接大屏娱乐这类场景使用，不用额外占用设备接口接驳充电器，单根转接器就能同时完成视频输出与供电通路的搭建。

　　从结构设计层面来看，整体采用短线加转接主体的布局，自带的短连接线长度控制在合理范围，既不会因为线身过长造成桌面走线杂乱，也不会因为线身过短导致插接时受力弯折损坏接口，线身与两端接头的位置做了应力释放过渡结构，能承受日常使用中的反复弯折，减少线芯断裂的风险。转接主体采用金属壳体设计，一方面金属外壳可以更好地屏蔽信号传输过程中的电磁干扰，保证HDMI2.1高速信号传输的稳定性，避免出现画面闪屏、噪点、信号断连的问题，另一方面金属壳体的散热性能优于塑料壳体，长时间高规格视频传输时，内部转换芯片产生的热量可以更快通过壳体散出，不会因为积热导致信号降频或者设备宕机。

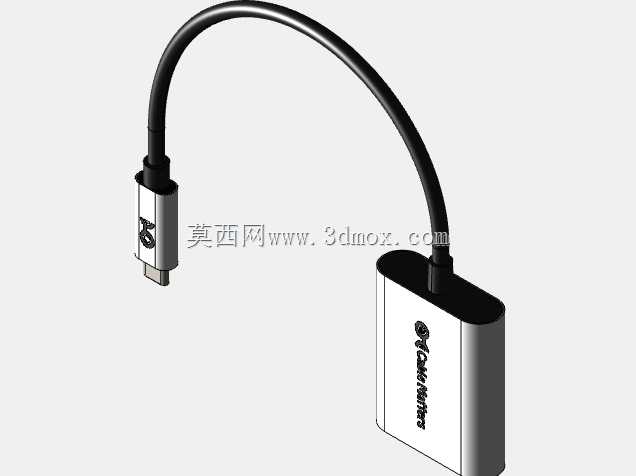

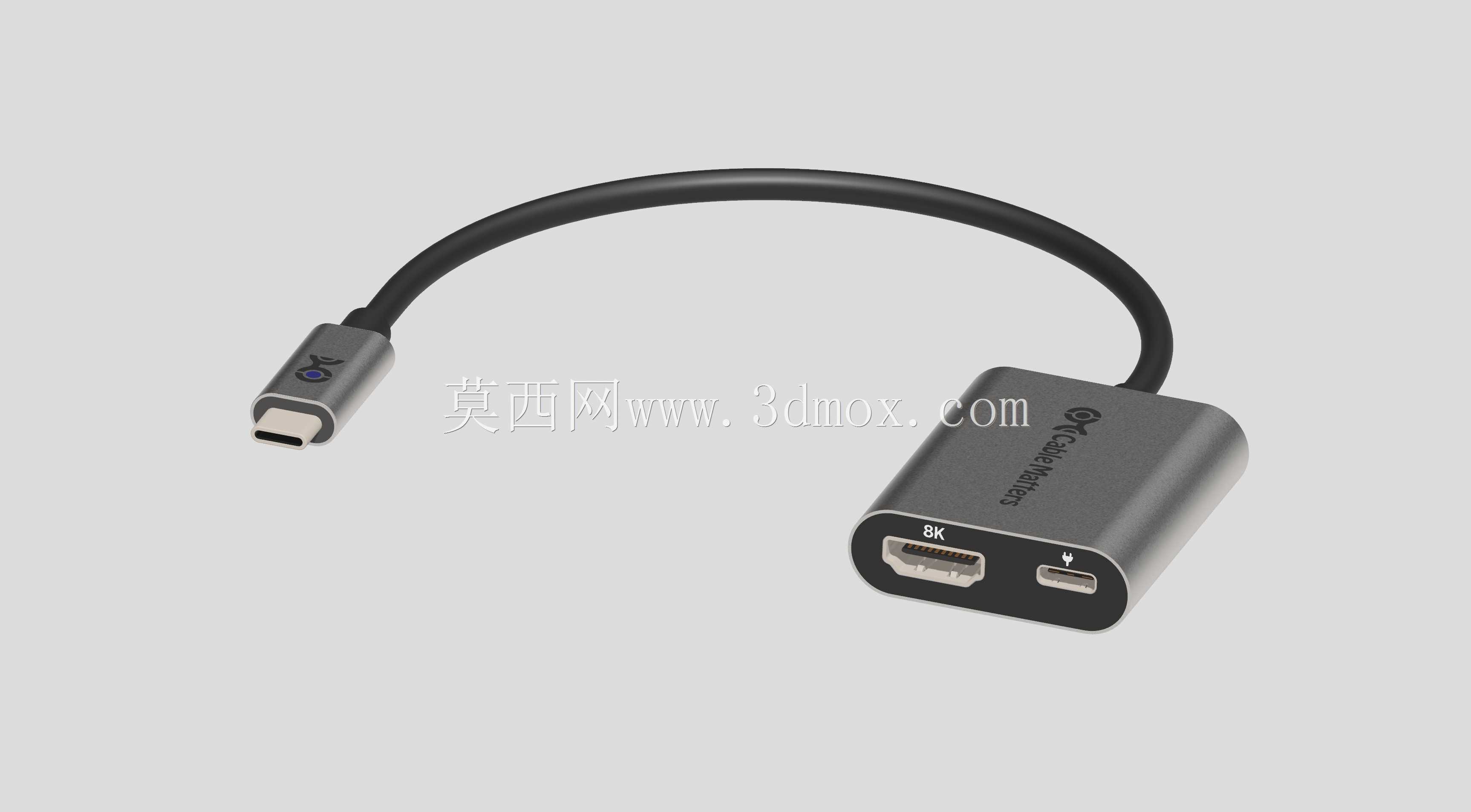

　　接口布局上，HDMI输出接口与PD充电接口并排布置在转接主体的端面，两个接口之间预留了足够的插接间隙，就算是尺寸偏大的HDMI线头、或是外壳较厚的PD充电线头，插接时也不会出现互相干涉的情况，Type-C输入接头做了一体化的金属包裹，公头内部的pin针位置公差控制在量产标准范围内，插拔时的阻尼感适中，既不会因为太松导致接触不良，也不会因为太紧造成插拔困难、长期使用磨损设备母座。建模过程中，所有的圆角过渡、壳体合模线位置、表面logo的印刷区域都完全对照实物还原，壳体的壁厚、内部芯片的容纳空间、接口的固定结构都按照实际量产的装配要求做了预留，不管是做结构验证、还是产品渲染展示，都能直接匹配对应的使用需求。

　　从安装边界来看，这款转接器整体尺寸小巧，插接在设备侧端之后，突出机身的长度很短，不会和设备周边的其他接口、或是放置桌面的支撑结构产生干涉，就算是在狭窄的桌面空间、或是设备挂装在支架上的场景，也能顺利完成插接使用。转接器的整体重量控制得当，不会因为自身重量过大，长期插接时对设备的Type-C母座造成额外的下坠拉力，损伤设备接口的焊接结构。日常使用中，不管是固定工位的桌面扩展，还是外出携带放进电脑包，这款转接器的尺寸都不会占用过多收纳空间，金属壳体也能抵御日常携带过程中的挤压、磕碰，避免内部电路板受损。信号转换的通路设计上，内部PCB板的布局做了信号分层处理，视频信号通路与供电通路做了物理隔离，避免供电线路的电流波动对高速视频信号产生干扰，保证8K分辨率、高刷新率视频信号传输时的稳定性，100W的供电通路支持主流的PD快充协议，可以适配市面上绝大多数的Type-C快充充电器，不用额外搭配专用供电设备，使用场景的兼容性更强。
