工业用块状凸轮结构三维设计作品

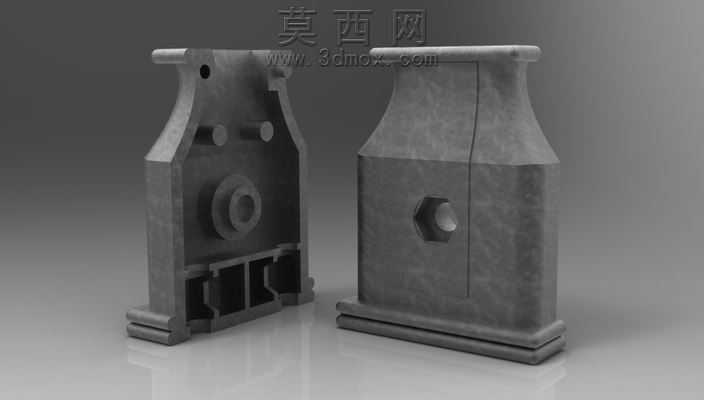

本作品为工业传动领域的块状凸轮结构三维设计，建模阶段依托参数化三维设计软件完成全流程构建，首先对凸轮的整体轮廓进行基准定位，以底部安装基准面为第一参考，依次拉伸出主体的块状基座结构，针对基座两侧的定位凸耳，通过草图绘制对称轮廓后进行凸台拉伸，同时在凸耳对应位置完成安装孔的切除特征，保证孔位的同轴度与位置精度符合装配要求。模型正面的圆形传动配合位，采用旋转凸台特征构建轴孔配合结构，轴孔内壁预留了合理的装配公差间隙，周边的定位凸点通过阵列特征完成对称布置，确保与配套从动件的接触定位精度。模型背面的内六角调节孔，通过异形草图切除成型，孔位深度与内六角对边尺寸严格遵循机械设计标准，可满足装配时的调节锁紧需求。主体侧面的加强筋结构，通过筋特征命令生成，筋板的厚度与过渡圆角经过结构力学校验，既能够降低构件整体重量，又可以提升主体结构的抗形变能力，避免传动过程中受载荷冲击出现断裂变形。渲染阶段采用哑光金属材质模拟铸铁构件的真实质感，调整材质的粗糙度与金属度参数，还原铸铁表面细微的颗粒质感，同时在构件的棱边位置添加轻微的倒角效果，避免尖锐棱边产生不真实的反光。场景布光采用三点布光方案，主光源从侧上方45度角投射，勾勒出构件的主体轮廓与结构层次，辅助光源补充暗部细节，避免结构缝隙处出现死黑区域，背光源提升模型与背景的分离度，让整体渲染效果更具立体感。设计过程中重点考量凸轮的传动行程与接触曲面的顺滑度，对凸轮与从动件的接触轮廓进行曲率连续校验，保证传动过程中从动件的运动轨迹平稳无冲击，同时兼顾构件的加工工艺性，所有特征均采用常规机加工即可实现，无特殊工艺要求，底部的安装定位边设计有定位止口，可快速完成与安装基座的对位装配，整体结构紧凑，传动可靠性强，可直接用于机械传动方案的结构验证、装配模拟以及教学演示场景。
