手摇式木薯切片加工设备结构设计

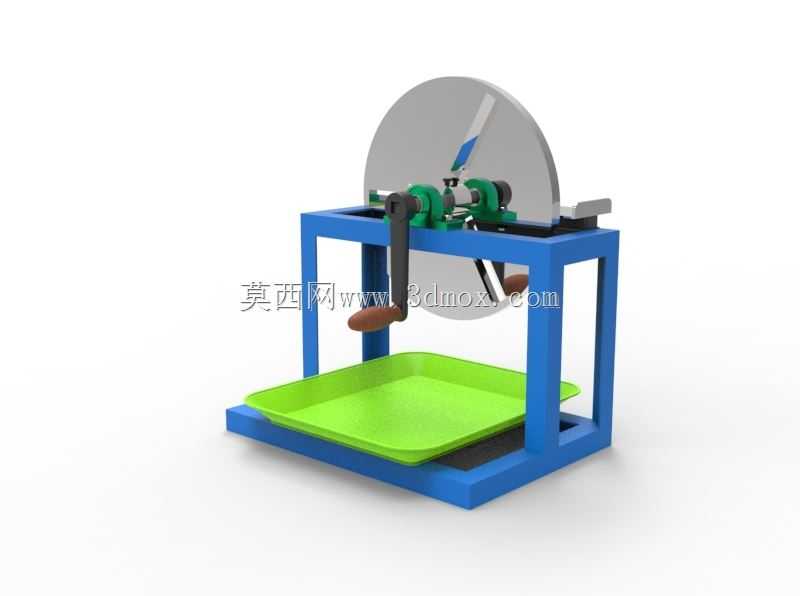

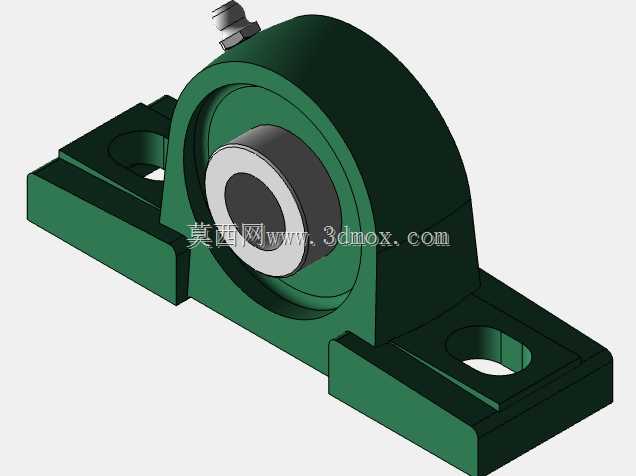

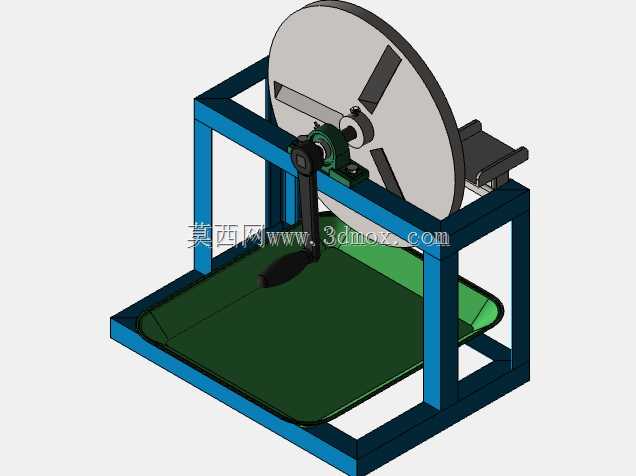

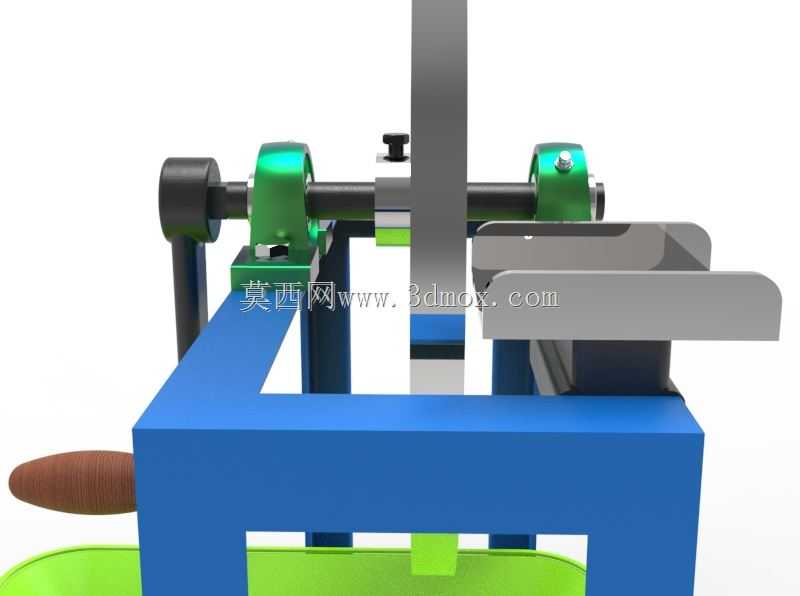

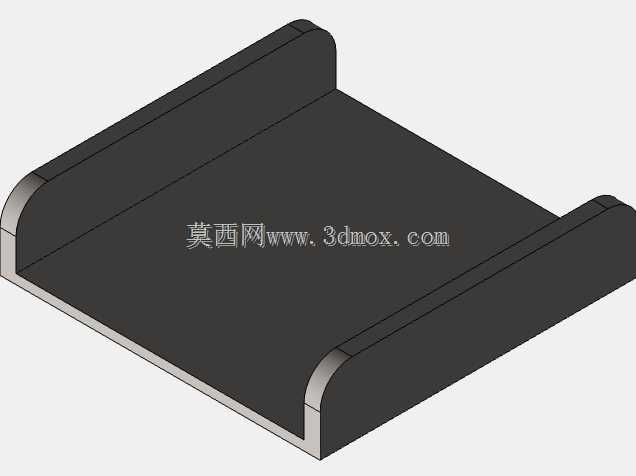

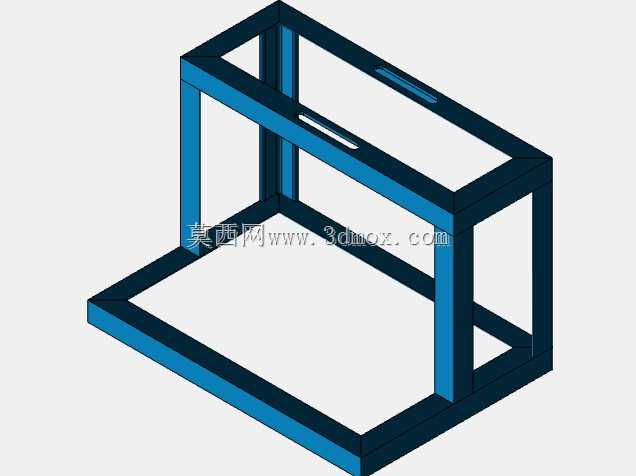

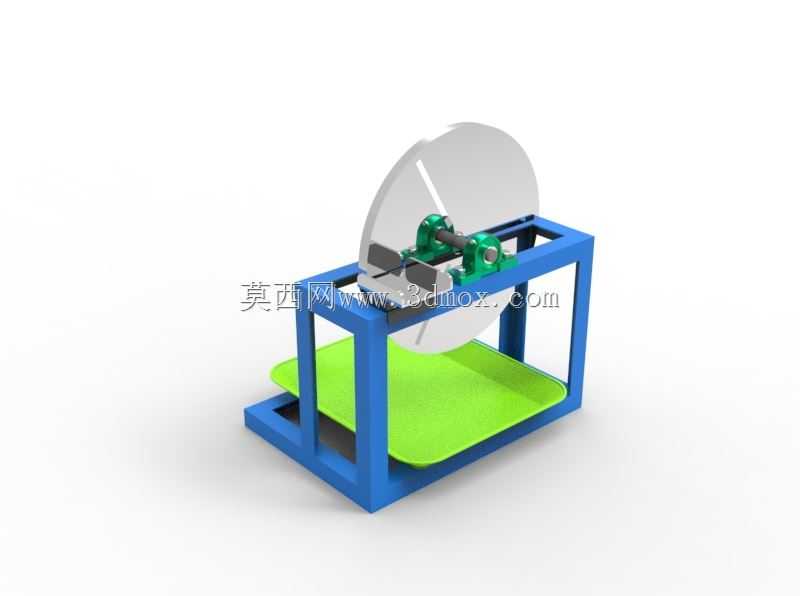

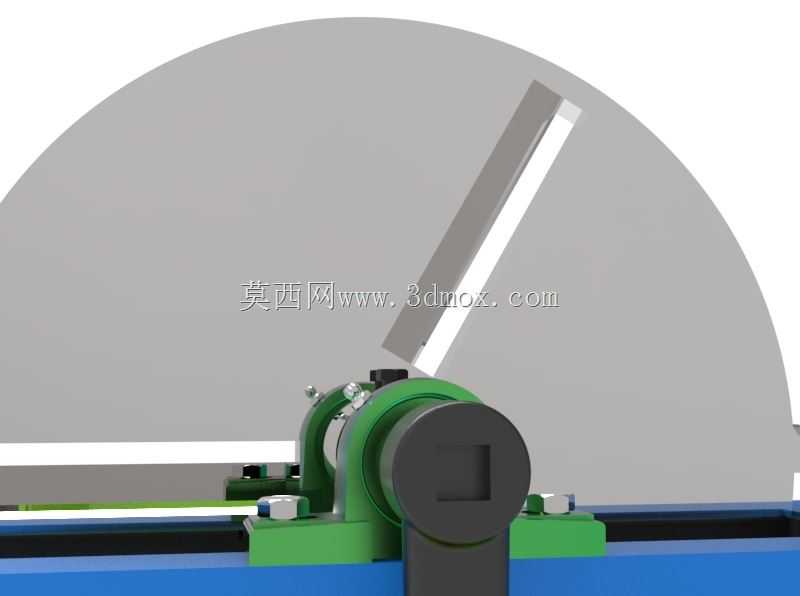

　　这款手动切片设备主要面向小型农产品加工场景，适配家庭作坊、乡村个体加工户的鲜食木薯切片作业需求，无需外接电力驱动，完全依靠人力手摇输入动力即可完成连续切片动作，在无供电的偏远加工场景、户外临时加工点位都能直接投入使用，避免了电动设备对供电条件的依赖，也省去了电气线路布设、电机维护的额外成本。从结构布局来看，设备采用方管焊接成型的框架式机身作为承载基础，框架底部预留了平整的安装接触面，可直接放置在木质工作台、水泥台面等平整操作面上，整机重心集中在下部框架区域，手摇操作时不会出现侧翻、移位的问题，框架的竖向方管同时作为上部切削机构的安装支座，切削主轴通过带座轴承固定在两侧竖向方管的上端位置，主轴一端连接摇柄组件，另一端固定圆形切削刀盘，刀盘上通过螺栓紧固倾斜安装的单片切刀，切刀的伸出量可通过垫片调整，以此控制木薯片的切割厚度，适配不同加工需求下的片厚要求。刀盘后侧设置有木薯进料导向槽，导向槽的内孔尺寸匹配常规食用木薯的径向直径，操作时只需将去皮后的木薯从导向槽后方插入，摇动手柄带动刀盘旋转，切刀每回转一周就完成一次切削动作，切下的木薯片顺着刀盘的旋转切线方向下落，直接落入框架底部放置的塑料接料托盘内，接料托盘采用浅边敞口设计，边缘做圆弧过渡，不会出现切片卡滞在边角的问题，托盘与框架底部的定位凸台配合，放置后不会因为切削振动出现滑移，接料满后可直接抽出托盘倒出成品，操作流程十分顺畅。

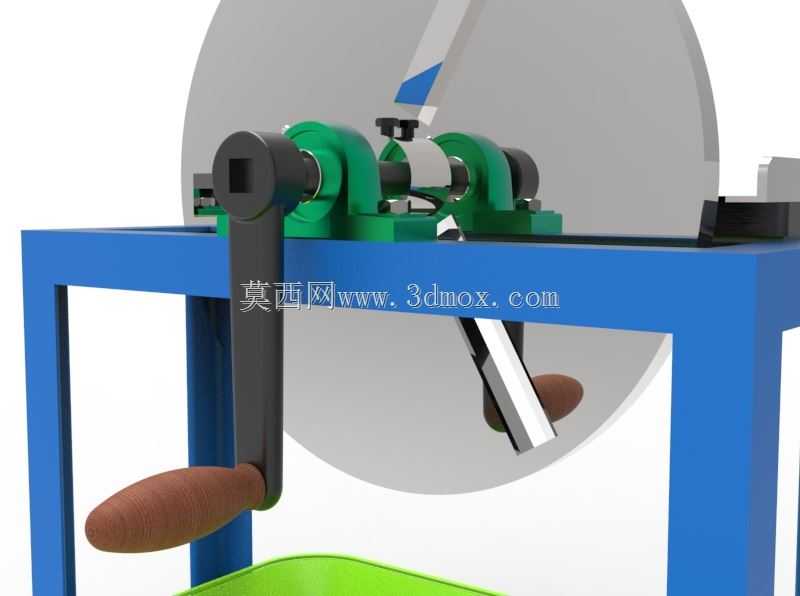

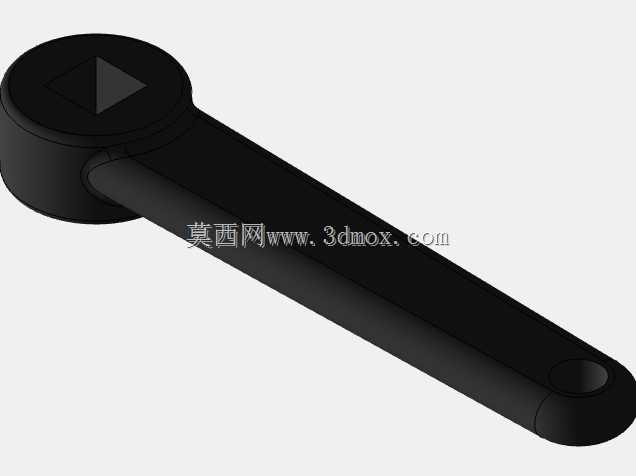

　　摇柄组件采用偏心设计，摇臂长度经过力臂优化，成年人单手操作即可轻松带动刀盘旋转，摇柄末端套有木质防滑握套，长时间操作也不会磨手，切削主轴的轴承位置预留了润滑注油孔，日常维护只需定期加注少量润滑脂即可保证转动顺畅，没有复杂的维护保养要求。从安装边界尺寸来看，整机的横向宽度控制在450mm以内，纵向深度不超过400mm，整机高度约500mm，占用的操作台面积不足0.2平方米，非常适合空间狭小的家庭加工场景使用，框架的方管连接处采用满焊焊接，焊后做打磨除锈处理，表面喷涂蓝色防锈漆，在潮湿的农产品加工环境下也能保证较长的使用寿命，不会轻易出现锈蚀变形的问题。

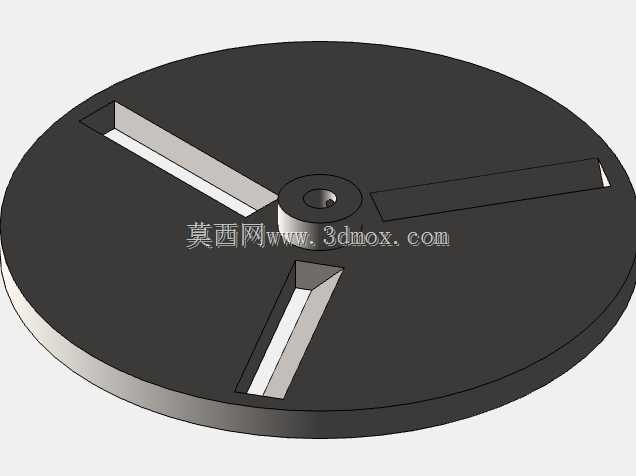

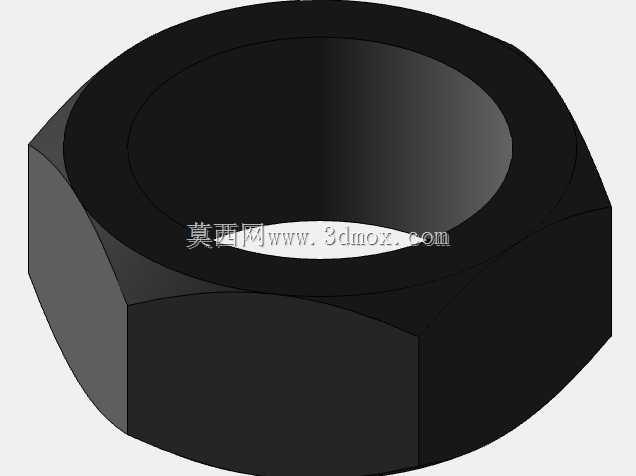

　　刀盘采用食品级不锈钢材质加工，切刀选用高硬度不锈钢刀片，切削刃口经过淬火处理，长期切削木薯这类含纤维的根茎类作物也能保持刃口锋利，不会轻易出现卷刃、钝刀的问题，刀片的固定螺栓采用防松设计，切削过程中不会因为振动出现螺栓松动、刀片移位的安全隐患。进料导向槽的入口处做了圆弧倒角处理，插入木薯时不会刮伤操作人员的手部，刀盘的外侧设置有半包围式的安全防护罩，仅保留切削落料的开口区域，避免操作时衣物、手部误触旋转刀盘造成伤害，安全防护罩通过快拆螺丝固定在框架上，需要更换刀片、清理刀盘残留物料时，只需拧下快拆螺丝即可取下防护罩，维护操作十分便捷。

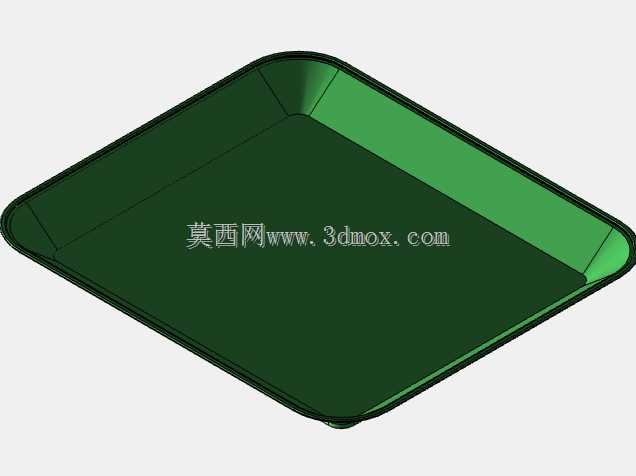

　　接料托盘采用食品级PP材质注塑成型，耐冲击、易清洗，加工完成后可直接用水冲洗托盘表面残留的木薯淀粉，不会出现残留发霉的问题，托盘的承托深度约50mm，单次可容纳约2kg的切好木薯片，无需频繁停机倒料，能有效提升连续加工的效率。在实际使用过程中，这款设备的切片效率可达每小时120-150kg鲜木薯，切片厚度均匀度误差不超过0.5mm，完全满足鲜食木薯片晾晒、油炸加工的前期切片要求，相比传统的手工刀切作业，不仅切片厚度一致性更好，加工效率也能提升4-5倍，同时大幅降低了手工切制时割伤手部的安全风险。设备的所有转动部件都做了间隙优化，主轴的轴向窜动量控制在0.1mm以内，切削过程中刀盘不会出现晃动，保证切片切面平整光滑，不会出现厚薄不均、切面毛糙的问题，切刀的倾斜角度设置为15度，切削时属于滑切受力，相比直切的切削阻力降低约40%，手摇操作时更加省力，即使是力量较小的操作人员也能轻松完成连续作业。
