十字批头螺丝刀杆身结构三维建模作品

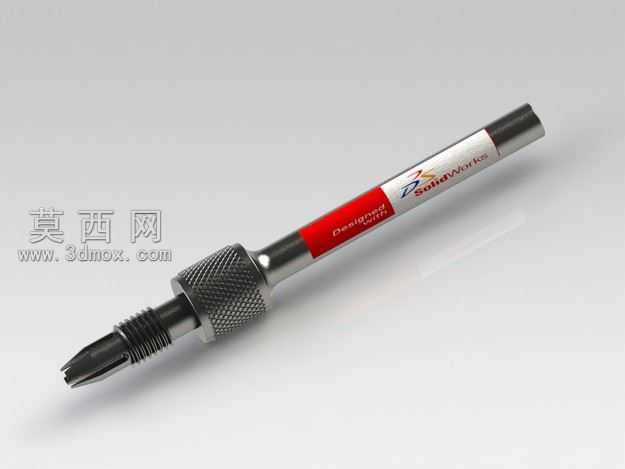

本次三维建模作品为十字螺丝刀的杆身主体结构，建模过程依托三维参数化设计思路完成，首先对螺丝刀杆身的各部分结构进行拆解分析，将整体划分为十字批头工作端、螺纹衔接段、滚花防滑握持段、标识杆身段、尾端插接段五个核心功能区域，逐一进行参数化草图绘制与特征构建。在建模流程上，首先以前视基准面绘制杆身的中心轴线与各段直径轮廓草图，通过旋转凸台特征生成杆身的基础回转基体，保证各段轴径的同轴度公差符合手动工具的设计规范。针对十字批头工作端，先绘制十字槽的截面轮廓，通过拉伸切除特征加工出标准十字批头的咬合槽结构，同时对批头尖端做倒圆角处理，还原实际产品批头端部的防崩裂设计细节。螺纹衔接段采用扫描切除特征构建标准外螺纹结构，还原杆身与附加手柄或延长杆的螺纹连接结构，螺纹牙型、螺距参数均参考民用手动螺丝刀的通用规格设定，保证结构的合理性。滚花防滑握持段是本次建模的细节重点，通过圆周阵列特征构建网纹滚花的凹凸纹理，先绘制单个滚花齿的截面轮廓，以螺旋线为扫描路径生成单个滚花齿特征，再沿杆身圆周方向进行等距阵列，还原金属滚花的防滑纹理质感，同时对滚花段两端做过渡倒角处理，避免尖锐棱角的设计缺陷。标识杆身段为光滑圆柱面，建模时预留了标识贴图的映射区域，还原实物表面的品牌标识与参数标注区域的平整结构。尾端插接段做等直径圆柱设计，端部做微小倒角处理，还原杆身与螺丝刀主手柄插接配合的结构特征。材质渲染阶段，针对不同结构段赋予对应材质属性：批头、螺纹段、滚花段赋予镀铬金属材质，调整金属粗糙度参数模拟磨砂金属的哑光质感，标识段赋予半光金属材质并叠加红色环带的漆面材质，还原实物红圈标识的视觉效果，尾段同样赋予亮面镀铬材质。整体建模过程严格遵循从整体到局部的设计逻辑，各特征之间采用参数化关联，可通过修改草图参数快速调整杆身各段的长度、直径规格，适配不同型号螺丝刀的设计需求，模型完整还原了螺丝刀杆身的装配结构与外观细节，可用于手动工具的结构展示、装配验证以及相关课程的教学演示作业。
