仿航天运载器结构测试验证样件

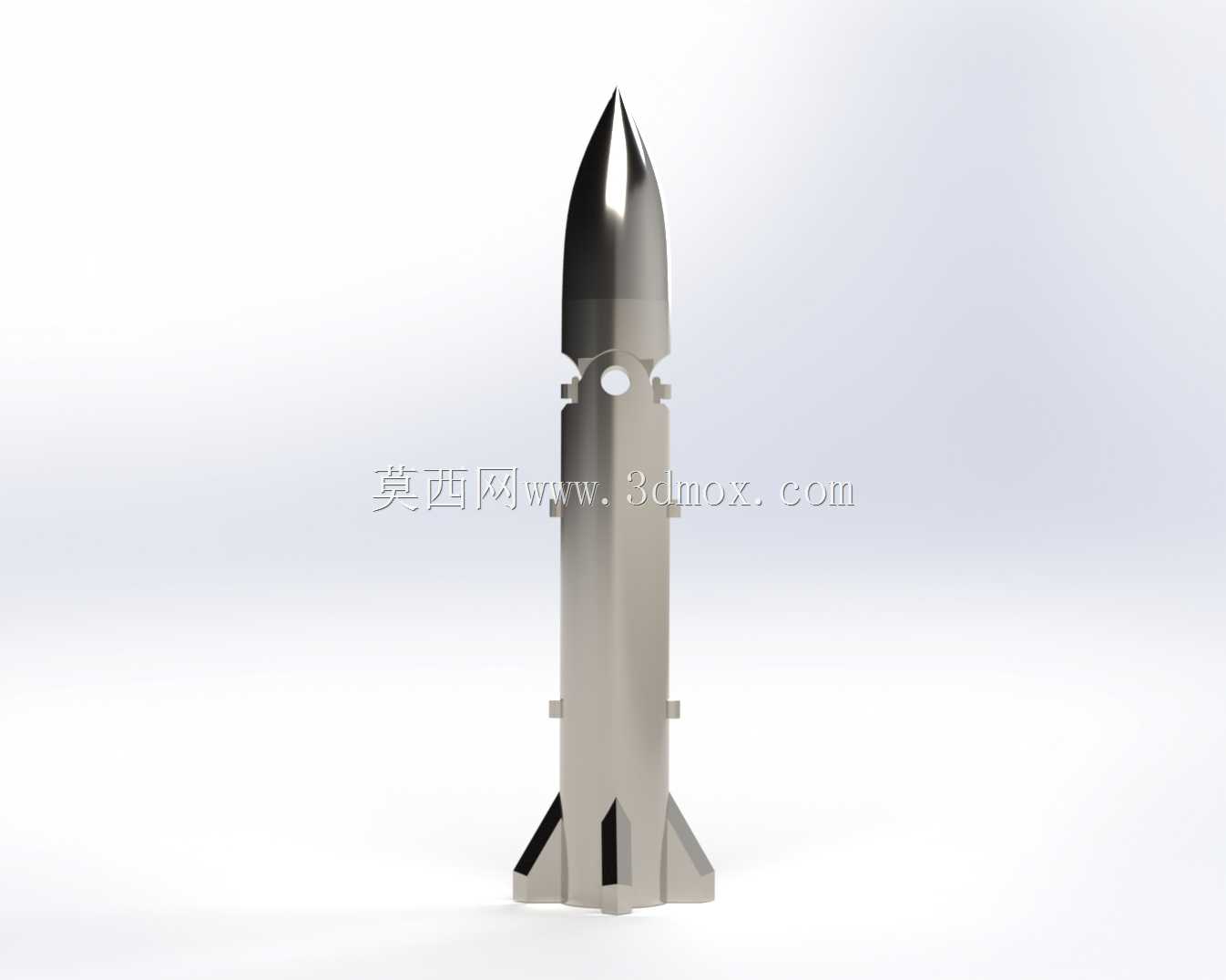

　　弹身主体为等直径圆柱段，是整个结构的主要承力舱段，圆柱段中部预留的环形凸台与通孔结构，可用于模拟实际装备中制导舱段的设备安装接口、或者级间段的连接定位基准，通孔的位置公差在建模时严格按照同轴度要求设置，保证后续如果做3D打印验证时，穿装定位销不会出现卡滞问题。弹身下部的尾翼采用切尖三角翼布局，四片尾翼沿弹身周向90度均匀分布，每片尾翼与弹身的连接位置做了加厚的根段过渡，模拟实际结构中翼身连接的加强筋设计，避免在大过载机动工况下翼根出现断裂失效；尾翼的后掠角经过气动模拟优化，能在飞行过程中提供足够的航向稳定性，同时切尖设计可以降低翼尖涡流带来的诱导阻力，提升整体升阻比。本次呈现的结构样件，核心定位是航天类飞行器结构原理验证的测试载体，并非实际列装装备的量产设计，主要用于高校航空航天专业教学演示、结构设计爱好者的方案推演、以及三维建模从业者的复杂曲面建模练习场景。从结构设计逻辑来看，整体采用旋成体气动布局，弹头部分为双锥段过渡的尖拱形设计，这种外形在亚音速与跨音速飞行区间能有效降低头部激波阻力，锥段衔接处做了R角平滑过渡，避免应力集中的同时减少气动干扰带来的紊流影响。

　　尾段底部为平直端面，预留了模拟发动机喷管安装的环形定位面，端面的平面度要求在建模时设置为0.1mm以内，保证后续如果对接模拟动力段时，不会出现轴线偏移的问题。从安装边界来看，整个样件的最大外径集中在弹身圆柱段，尾翼的翼展尺寸控制在弹身直径的1.8倍左右，弹头的长细比约为3:1，整体长细比约为8:1，这个比例既符合常规近程飞行器的气动比例要求，也适配常规FDM3D打印机的成型仓尺寸，不需要拆分打印就能一次成型。在建模过程中，所有曲面都采用G2连续过渡，避免出现曲面褶皱、棱角突兀的问题，弹身的壁厚按照均匀2mm设置，既保证打印后的结构强度，也不会因为壁厚过大导致打印耗材浪费、成型时间过长。

　　中部的观察孔结构做了翻边加强处理，模拟实际装备中舱段开口的补强设计，避免开口位置出现应力集中导致的结构强度下降。这个样件在实际应用中，既可以作为结构力学课程的教具，用来讲解薄壁旋成体的受力特性、翼身连接的应力分布规律；也可以作为气动仿真的基础模型，导入流体仿真软件中计算不同马赫数下的阻力系数、升力系数变化；对于三维建模从业者来说，这个模型覆盖了曲面放样、阵列特征、圆角过渡、薄壁抽壳等多个常用建模命令，能很好地练习复杂回转体加翼面结构的建模思路，避免建模过程中出现特征报错、曲面无法缝合的问题。

　　需要明确的是，这个样件仅作结构原理展示与建模练习使用，不涉及任何实际装备的参数复刻，所有结构尺寸都是按照教学演示与建模练习的需求做的适配调整，没有对应实际装备的作战性能参数，也不能用于任何实际飞行器的改装或制作。在结构细节处理上，弹头与弹身的衔接位置做了0.5mm的错位止口设计，模拟实际装备中舱段对接的定位结构，保证两个舱段拼接时的同轴度；尾翼与弹身的连接位置做了0.3mm的倒角过渡，既避免打印时出现锐边翘曲，也能减少飞行过程中翼根位置的气流分离。整个模型的建模过程采用参数化设计思路，所有尺寸都关联到全局参数表，后续如果需要调整弹身直径、尾翼后掠角、弹头长细比等参数，只需要修改全局参数就能快速生成新的结构方案，不需要重新绘制草图与特征，能大幅提升方案迭代的效率。
