野狗超轻型双翼飞行器分件结构设计

　　这套飞行器结构设计针对超轻型低空飞行器的轻量化需求开发，核心面向个人休闲飞行、航空科普教具、小型航展静态展示三类应用场景，整体结构完全适配熔融沉积成型3D打印工艺的加工特性，无需额外支撑结构即可完成全部构件的成型加工。从实际使用场景出发，超轻型飞行器的核心诉求是极致减重与结构可靠性的平衡，因此整套结构采用分体式模块化设计思路，将整机拆分为12个独立构件，其中起落架轮组构件设计为重复安装单元，单组轮组需加工2件以满足左右对称安装的承载需求，这种分件逻辑既规避了大尺寸一体打印的翘曲变形风险，也方便后续飞行测试中针对易损部件单独更换，无需整体报废重制。结构设计阶段优先考虑了安装边界的适配性，所有构件的连接位均采用插接式定位结构，相邻构件的配合公差控制在0.2mm范围内，既保证组装时的定位精度，也给后期粘接固定预留了足够的胶层空间，无需额外设计紧固件连接位，进一步降低整体结构重量。机身主承力梁采用变截面结构设计，从机头动力安装位到机尾尾翼连接位，截面尺寸逐步收窄，在保证机头动力段抗扭强度的前提下，尽可能削减机尾非承力段的材料用量，匹配超轻型飞行器的重心配平要求。

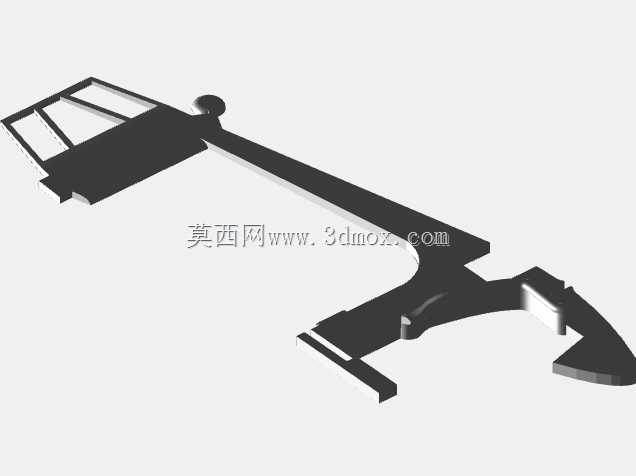

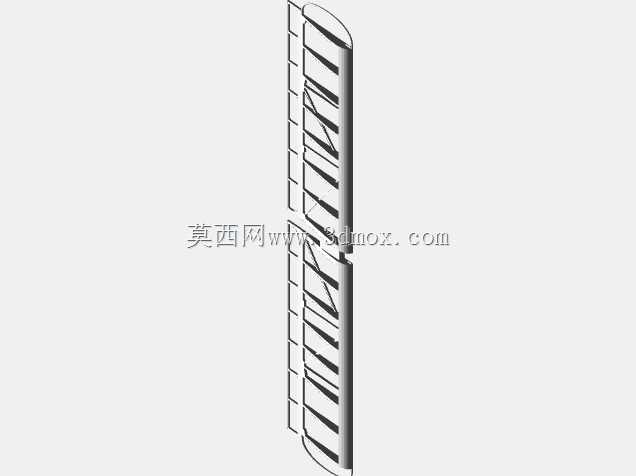

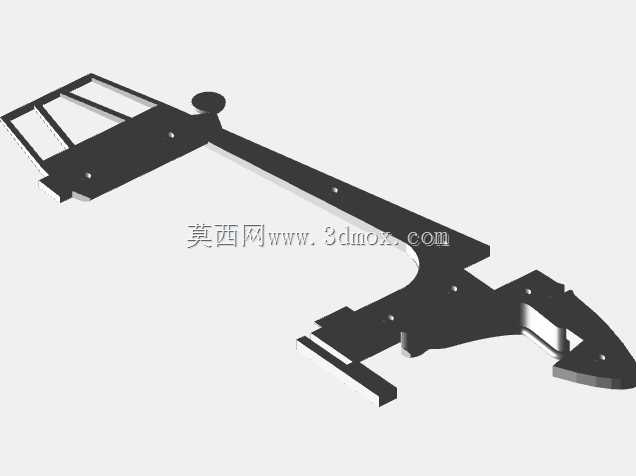

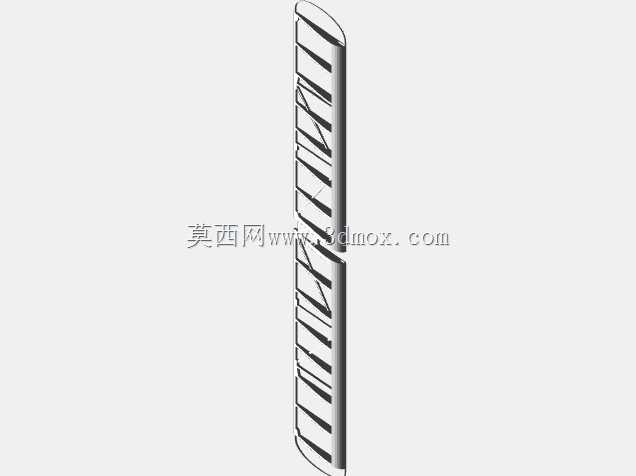

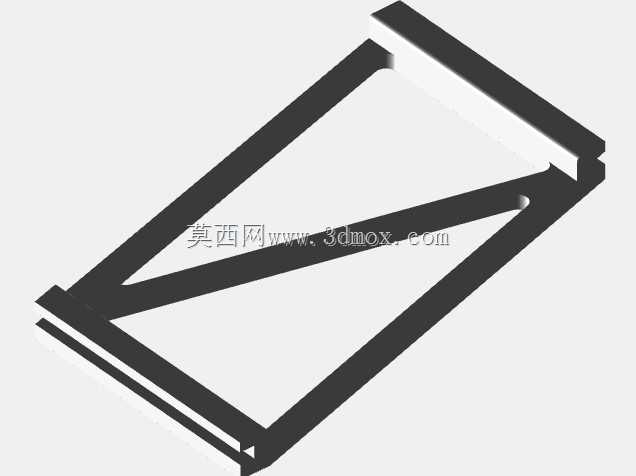

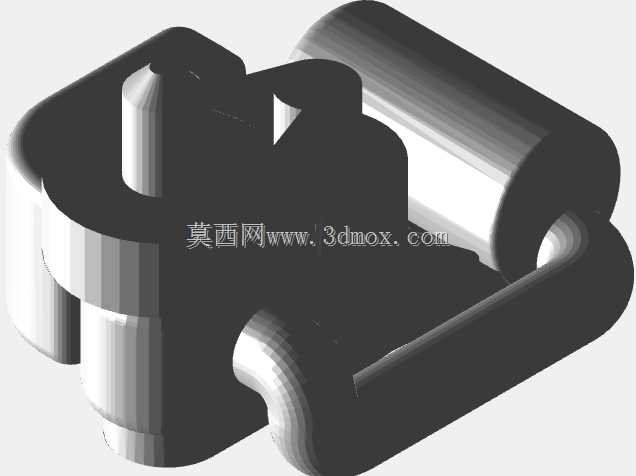

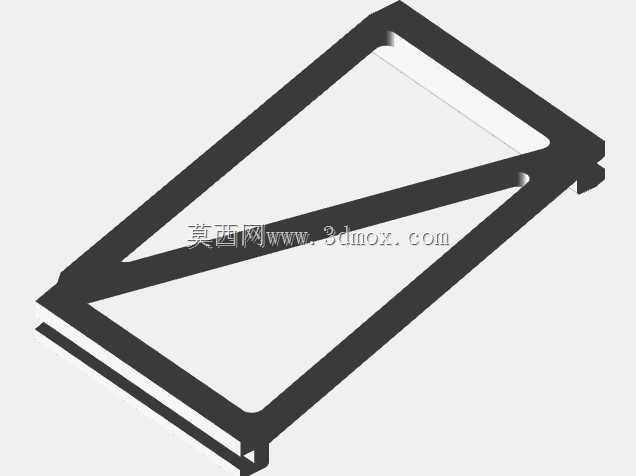

　　双翼结构采用上下翼面张线支撑的经典布局，翼肋构件设计为镂空框架结构，在保证翼型轮廓精度的同时，将单块翼肋的重量控制在最低水平，翼梁与机身的连接位设计有嵌入式定位槽，组装时可直接卡入机身预设的安装位，无需额外校准翼面安装角，降低非专业人员的组装难度。起落架结构采用滑橇加轮组的复合设计，轮组构件的转轴孔预留了标准3mm轴径的安装空间，可直接适配市面上通用的轻质金属轴材，滑橇部分的曲面弧度经过反复调整，可在硬土面、草地等简易起降场地吸收着陆冲击，避免硬着陆时的冲击力直接传递到机身主结构造成构件断裂。

　　尾翼部分的安定面与操纵面采用分体铰接设计，铰接位的转轴孔同轴度公差控制在0.1mm以内，保证操纵面转动时无卡滞，满足小型超轻型飞行器的低速操纵灵敏度要求。从三维建模的工程逻辑来看，所有构件的壁厚均统一设置为1.5mm，既匹配3D打印工艺的最小壁厚要求，避免打印过程中出现壁厚不足导致的透壁、漏料问题，也不会因壁厚过大造成不必要的重量冗余；所有构件的转角位置均设置了R2以上的圆角过渡，避免应力集中导致的飞行过程中构件断裂问题，尤其是主承力梁与翼面的连接位置，特意增加了三角加强筋结构，筋板厚度1.2mm，在不增加过多重量的前提下，将连接位的抗弯折强度提升40%以上。

　　针对3D打印的工艺特性，所有构件的悬空面角度均设计为45度以上，打印时无需添加任何支撑结构，既节省打印材料，也避免去除支撑时对构件表面造成损伤，保证翼面等关键曲面的轮廓精度。这套结构除了可直接用于3D打印制作实体航模外，也可作为航空科普教学的结构演示教具，帮助学习者直观理解超轻型双翼飞机的结构组成、受力传递路径与模块化设计思路，在小型无人机研发、超轻型飞行器验证机制作等场景中，也可作为初始结构验证方案，通过快速打印组装完成气动布局的初步验证，缩短研发初期的方案迭代周期。
