太空用波纹管薄壁生物反应器结构设计

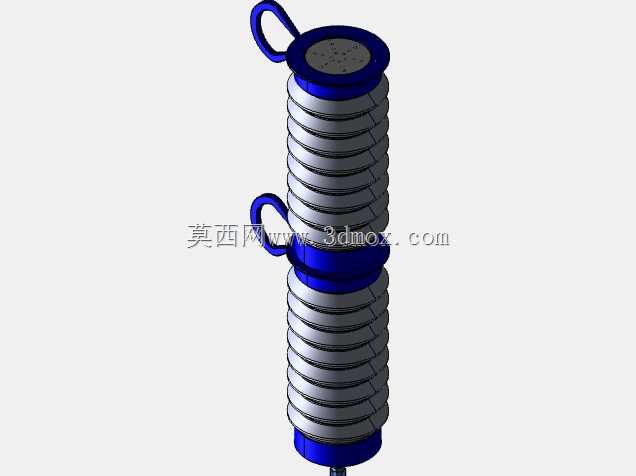

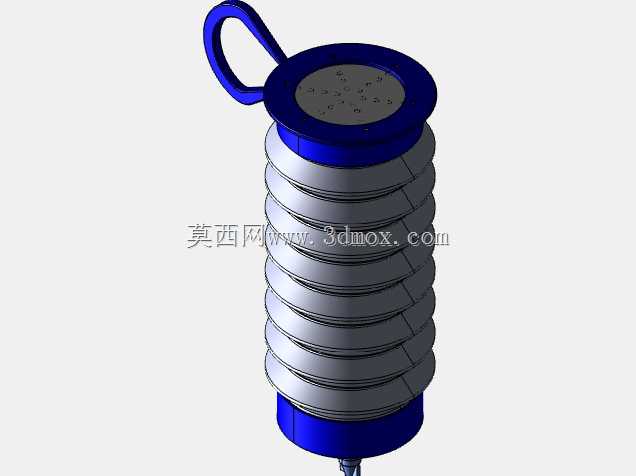

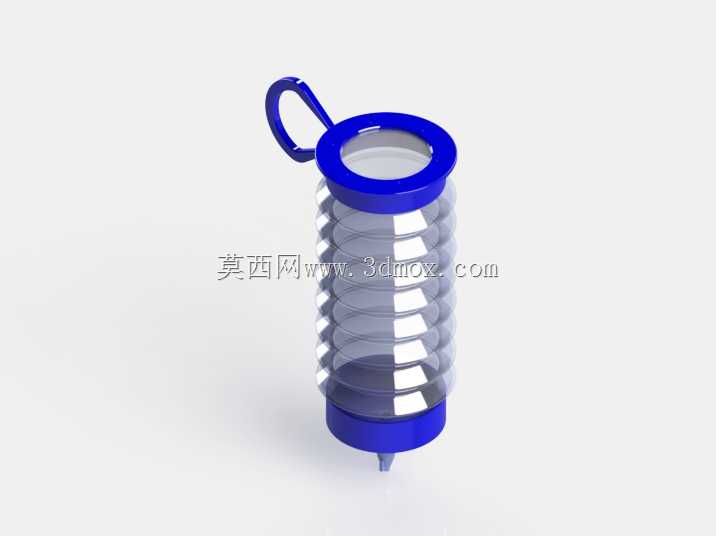

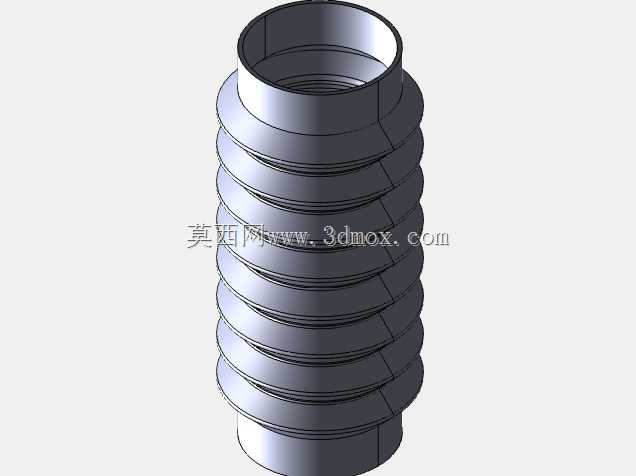

　　这款生物反应器的结构设计核心围绕微重力环境下的微生物培养需求展开，整体采用立式柱形布局，主体段为连续波纹管结构，上下端配置硬质密封端盖，上端盖集成挂接结构，下端盖设置流体接口，整体安装边界紧凑，可适配太空实验舱内标准搭载支架的安装孔位，无需额外定制转接结构。波纹管段的壁厚经过反复校核，在满足径向伸缩弹性的同时，可承受常规灭菌操作的压力波动，不会出现永久形变或焊缝开裂问题，其波纹的波距、波高参数经过多轮迭代，既保证足够的伸缩行程来适配培养过程中微生物生长带来的容积变化，又避免伸缩过程中出现褶皱死角导致的培养液残留。

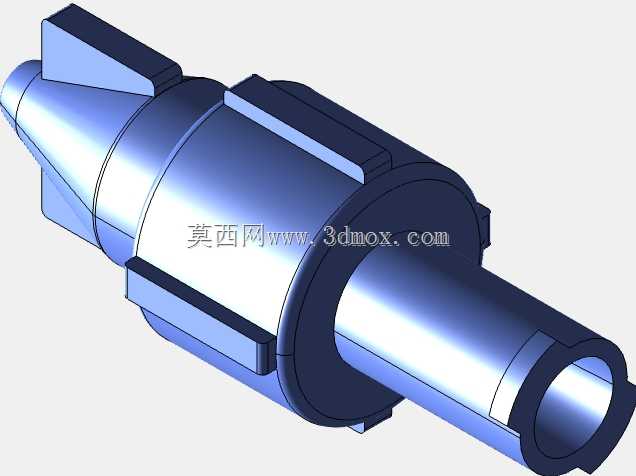

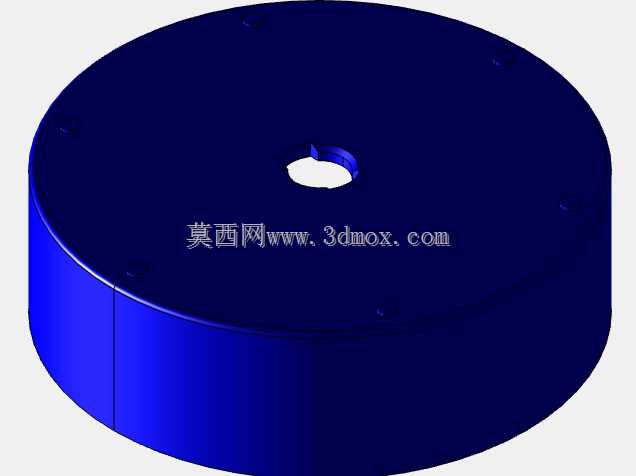

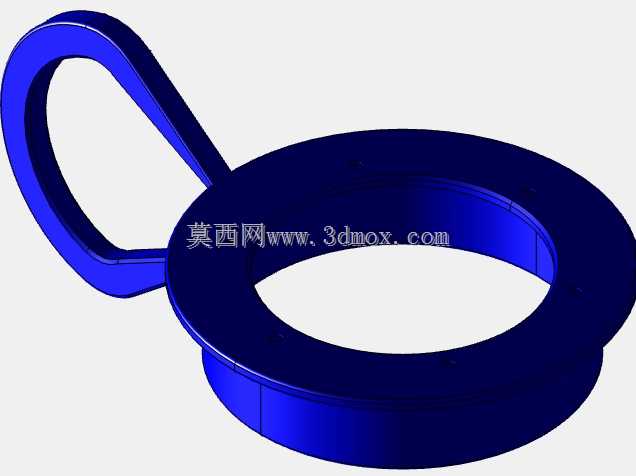

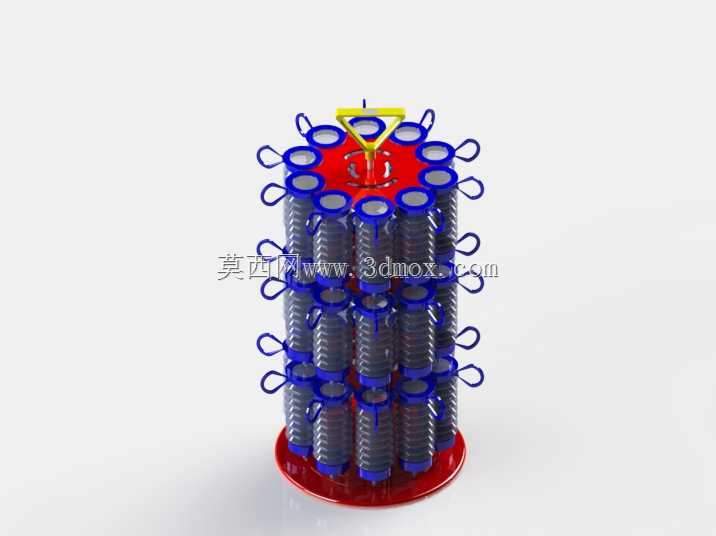

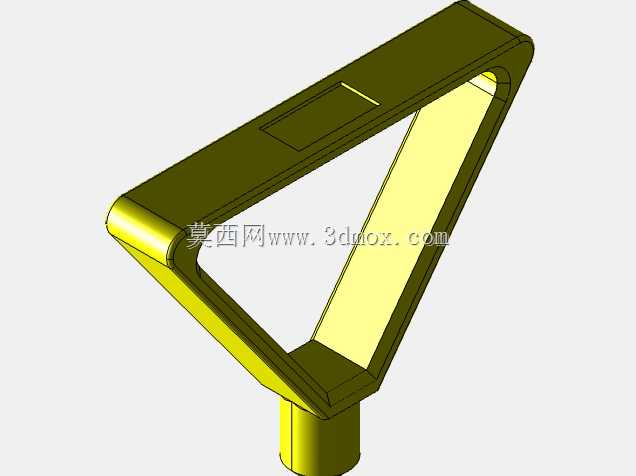

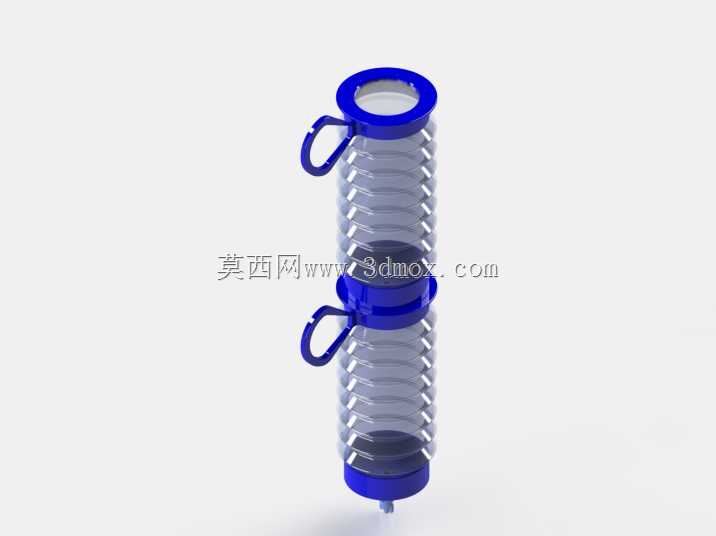

　　上下端盖与波纹管段的连接采用卡箍加密封垫的结构，无需专用工具即可完成拆装，方便实验前后的清洁与灭菌操作，上端盖的挂环为一体化注塑成型，可承受设备满液状态下的吊装载荷，适配太空舱内不同位置的挂载需求，下端的流体接口采用标准鲁尔接头规格，可直接对接常规实验管路，无需额外转接头。设备核心的透气功能由覆盖在波纹管段外侧的超薄透气膜实现，膜层厚度控制在微米级，在保证气体分子顺利透过的同时，完全阻隔液体渗漏与外界杂菌进入，膜材选用耐化学腐蚀的惰性材质，可适配pH值4-8区间的各类培养液，耐受常规高温灭菌的温度范围，不会出现材质变性或透气率下降的问题。

　　在微重力环境下，常规刚性培养容器无法应对微生物生长带来的内部压力变化，容易出现鼓包破裂或者负压塌陷的问题，这款波纹管结构可随内部压力变化自主伸缩，始终维持内部压力在适合微生物生长的区间，无需额外配置压力补偿组件，大幅降低了整套实验装置的复杂度与重量。透气膜的排布完全覆盖波纹管的伸缩段，无论波纹管处于伸长还是压缩状态，膜层都能保持平整贴合，不会因为波纹管的伸缩出现拉扯破损或者褶皱重叠，保证气体交换面积始终处于设计值范围内，氧气透过量可满足高密度微生物培养的需求，同时可及时将代谢产生的二氧化碳排出，维持培养液内的气体环境稳定。

　　端盖的密封结构采用双道密封设计，一道为径向密封，一道为端面密封，即使在太空舱内的压力波动环境下，也能保证完全密封，不会出现培养液泄漏或者外界杂菌侵入的问题，端盖表面做了哑光处理，避免太空舱内的灯光反射影响实验观察。在地面模拟微重力的验证实验中，这款结构的反应器可连续运行数十天无泄漏，波纹管伸缩循环次数达到设计寿命要求，透气膜的透气率衰减控制在允许范围内，培养的微生物生长状态与刚性培养容器对照组无显著差异，同时其重量仅为同容积刚性容器的三分之一左右，占用的收纳体积也更小，非常适合太空搭载任务的载荷限制要求。结构设计过程中还充分考虑了注塑成型的工艺性，波纹管段与端盖均可采用常规注塑工艺加工，无需特殊模具结构，量产一致性容易保证，零件的公差配合经过优化，装配时无需额外调整即可满足密封要求，降低了装配难度与成本。
