微型水下推进鱼雷结构设计方案

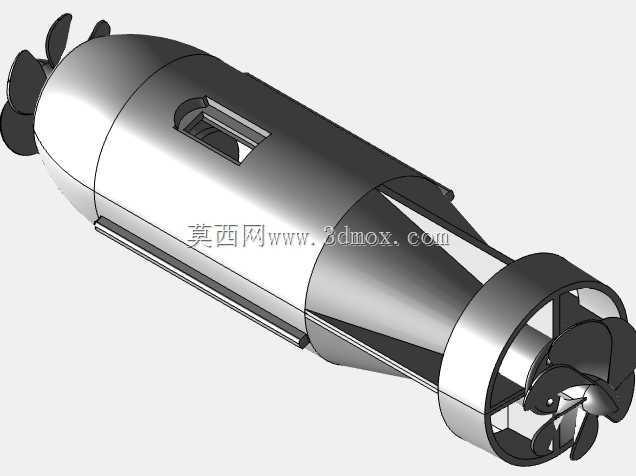

　　这款微型水下航行器的整体结构采用紧凑化柱形布局设计，主体舱段为等直径圆柱构型，首尾分别设置导流罩与动力推进段，整体外形沿轴向做流线型过渡，最大程度降低水下航行时的迎面阻力与表面摩擦阻力，适配低速浅水水域的航行需求。从结构布局来看，头部导流段采用圆弧收敛设计，能够在航行时将迎面水流平顺导向主体舱壁，避免头部产生紊流增加航行阻力，同时头部预留的环形框架结构可搭载小型探测模块或配重块，方便根据实际使用场景调整整机重心位置，保证航行时的姿态稳定。

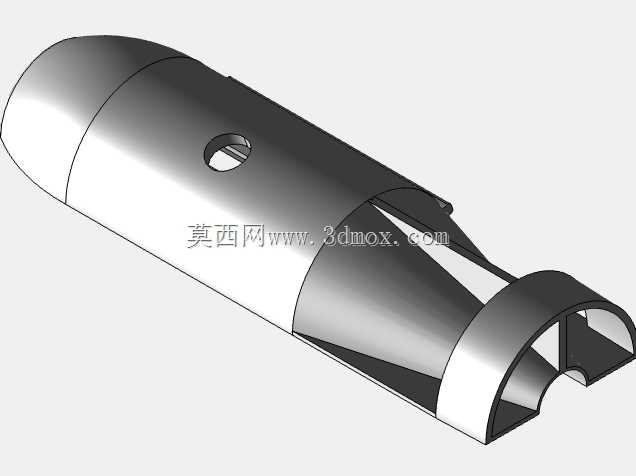

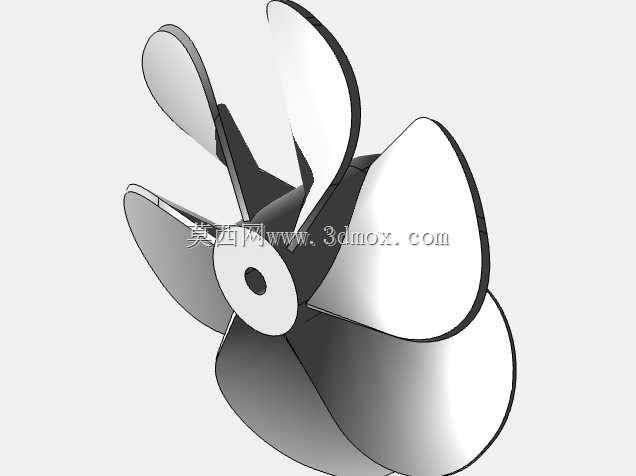

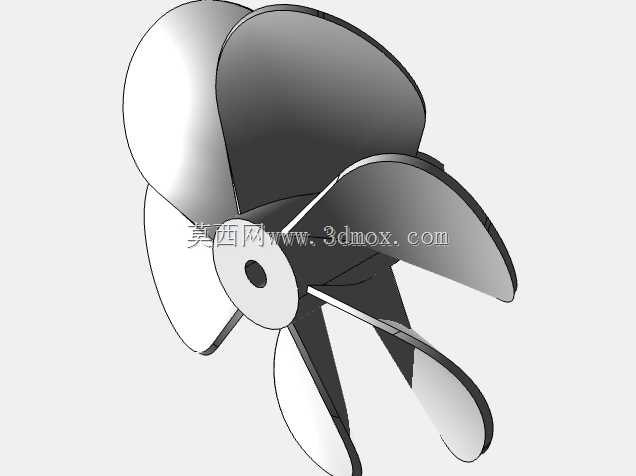

　　主体舱段为核心承载区域，侧壁开设的嵌入式槽位可用于安装控制开关、充电接口或者状态指示灯，槽位边缘做凸起挡边设计，能够在装配密封盖板后形成压紧密封面，避免水下航行时水分渗入舱内损坏内部元器件，舱体内部预留的圆柱形空腔可容纳动力电池、控制电路板等核心组件，空腔内径与舱体外壁保持均匀壁厚，既保证结构强度满足浅水压下的使用要求，也能最大化利用内部空间提升续航能力。尾部动力段采用双推进器布局，尾部环形框架内侧与尾端分别设置一组螺旋桨推进单元，两组推进器可通过差速控制实现航行转向，无需额外设置舵面结构，进一步简化整体结构复杂度，降低装配与调试难度，螺旋桨叶采用大侧斜低阻构型，能够在低转速下提供足够推力，同时减少水下运转时的空泡效应，降低航行噪音。

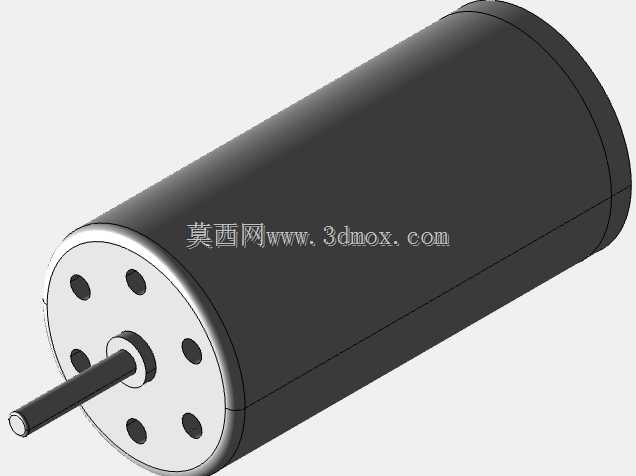

　　从尺寸边界来看，整体长度控制在94毫米，最大直径24毫米，这个尺寸规格能够适配多数小型水下试验槽、家用泳池等测试场景，也可作为教学演示模型用于流体力学、水下航行原理的实操教学，小巧的尺寸也方便携带与快速拆装调试。设计过程中针对各部件的装配公差做了适配优化，舱段之间采用止口定位配合，既能够保证装配时的同轴度，避免不同轴带来的航行偏航问题，也能在配合处加装密封圈实现静密封，满足浅水深下的防水要求。首尾的螺旋桨均做了防碰撞保护设计，头部螺旋桨外侧设置导流筋条，尾部螺旋桨被环形框架完全包围，能够避免航行过程中螺旋桨触碰池壁、水草等异物造成桨叶损坏，也能提升调试操作时的安全性，避免高速旋转的桨叶划伤操作人员。

　　这款结构可应用于青少年DIY工程实践、小型水下航行原理验证、水下机器人教学演示等场景，结构拆分后零件数量少，多数零件可通过3D打印快速制作，装配流程简单，不需要复杂的专用工装，普通爱好者也能快速完成组装调试。在结构强度校核层面，各部位壁厚根据受力情况做差异化设计，舱体中段作为主要承载区域壁厚稍大，能够承受内部元器件的挤压力与浅水环境下的外压，导流罩与尾部框架部位在保证结构刚度的前提下做了适当的轻量化挖除，降低整体自重，提升航行时的浮力储备，整机重心设计在轴向中心偏下位置，能够保证航行时的横倾稳定性，即使受到水流扰动也能快速回正姿态。
