镂空曲面异形金属戒指结构设计

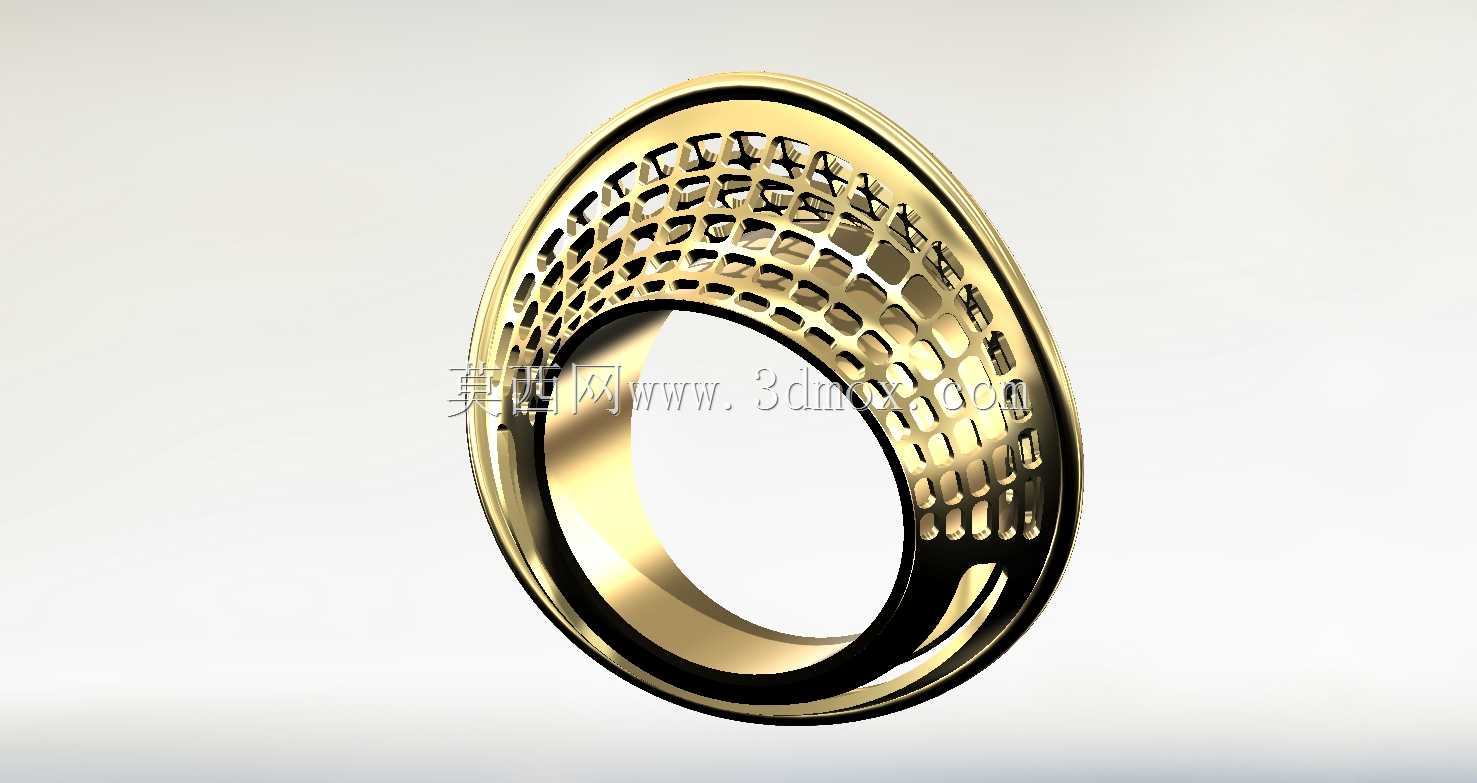

　　这款异形镂空戒指的结构设计，首先要贴合日常佩戴的实际使用场景，作为随身佩戴的装饰类五金饰品，其结构首先要满足佩戴的贴合度与结构强度要求，不能出现佩戴时硌手、受力易变形的问题。设计之初先确定戒圈的基础尺寸，戒圈内圈采用符合人体工学的圆弧曲面，匹配成年人手指的常规佩戴围度，内圈做0.2mm的圆角过渡处理，避免边缘棱角长期摩擦皮肤造成不适，戒圈的壁厚控制在1.2mm，既保证整体结构的抗变形能力，也不会因为壁厚过大导致戒指整体过重，影响长时间佩戴的舒适度。

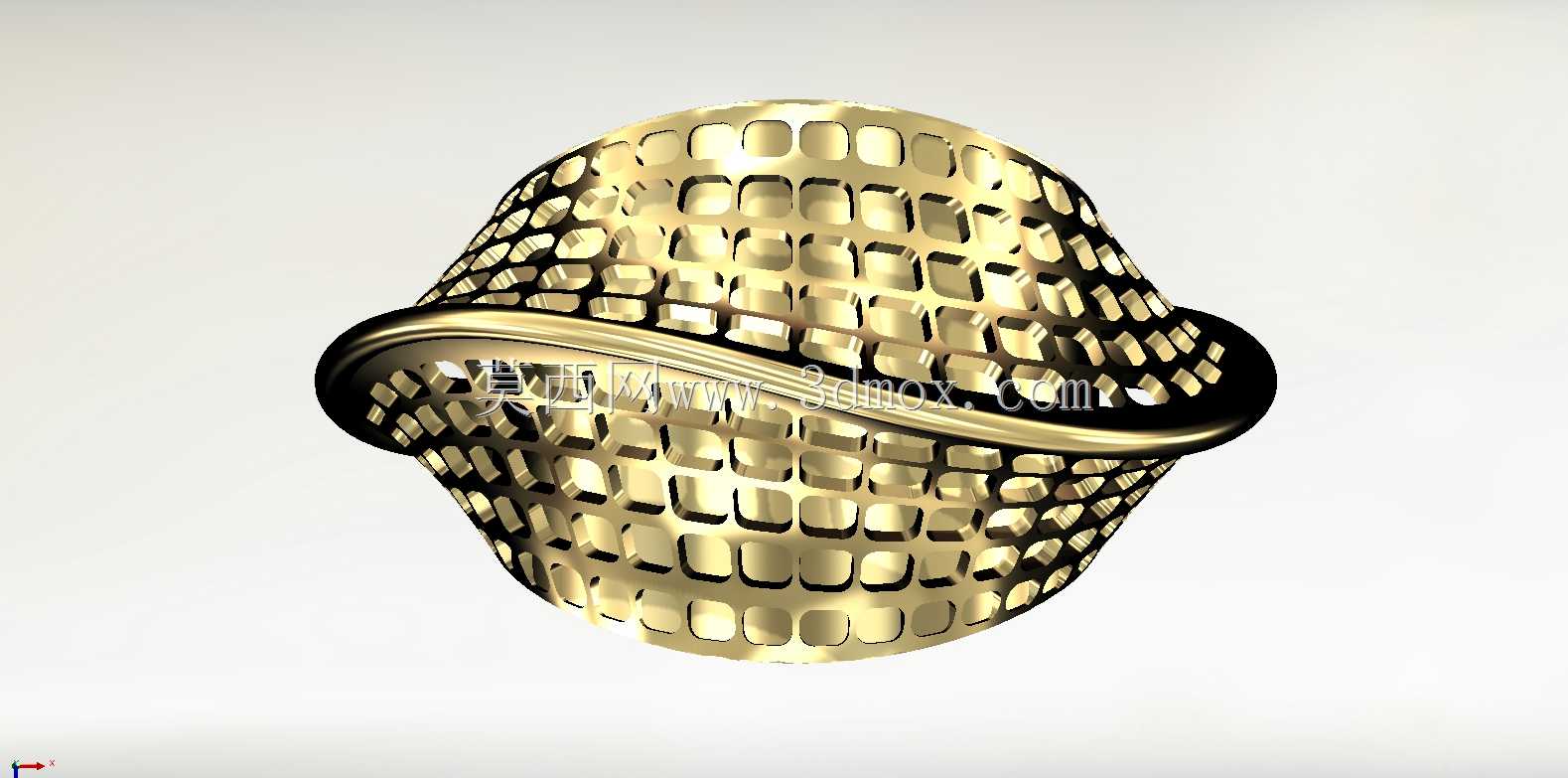

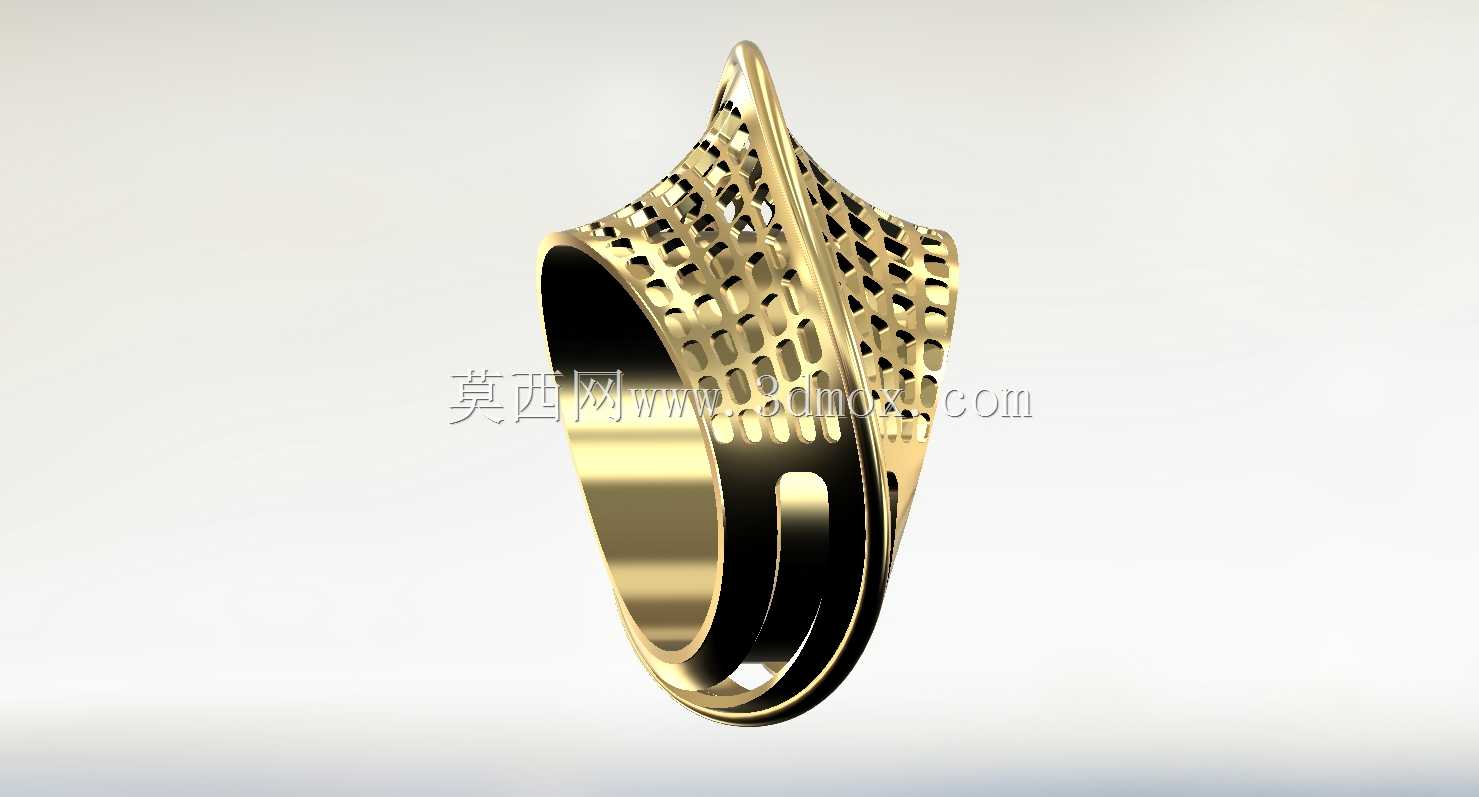

　　戒面部分采用不对称的上扬曲面造型，区别于常规平面戒面的设计，曲面从戒圈两侧逐步向上抬升，最高点距离戒圈内圈表面的高度控制在8mm以内，避免日常佩戴时勾挂衣物、磕碰硬物的问题。戒面的镂空区域采用渐变式的格栅排布，靠近戒圈底部的格栅开孔尺寸更小，排布更密集，靠近曲面顶端的开孔尺寸逐步放大，这种排布方式一方面是顺着曲面的曲率变化做结构减重，另一方面也能保证戒面不同位置的结构强度均匀，不会出现局部应力集中导致的断裂问题。所有镂空格栅的边缘都做了R0.3mm的倒圆角处理，没有尖锐的棱角，既提升佩戴时的安全性，也能在金属抛光后形成更柔和的光线反射效果，提升饰品的质感。

　　建模过程中先构建戒圈的基础旋转曲面，再通过放样命令生成戒面的上扬异形曲面，两个曲面之间做G2连续的过渡衔接，保证整个外表面的顺滑度，没有明显的拼接棱线。镂空结构的绘制是在戒面曲面上做投影曲线，通过阵列命令生成渐变排布的格栅轮廓，再采用曲面切除的方式生成镂空开孔，所有切除后的边缘都做统一的圆角处理，避免后续加工时出现应力集中的位置。戒圈的开口位置？不，这款是闭口戒圈，整体为一体式结构，没有拼接焊缝，适合采用失蜡铸造的工艺进行加工，建模时预留了0.15mm的抛光余量，保证铸造完成后经过抛光处理能达到设计的尺寸精度。

　　从实际使用的角度考虑，这款戒指的整体外轮廓没有突出的尖锐结构，所有外露的曲面都做了顺滑过渡，日常佩戴时不会勾扯针织类衣物，也不会在手部活动时磕碰周边物体造成结构变形。镂空结构的设计除了装饰作用外，也能减少戒指整体与皮肤的接触面积，夏季佩戴时不容易闷汗，提升佩戴的舒适感。戒圈的内圈做了微弧处理，和手指的接触为面接触而非线接触，长时间佩戴也不会在手指上留下明显的压痕。

　　结构强度校核方面，针对日常佩戴可能出现的受力情况，对戒圈两侧的受力位置做了加厚处理，戒圈与戒面衔接的位置做了渐变的壁厚过渡，从戒圈的1.2mm壁厚逐步过渡到戒面顶端的0.8mm壁厚，既保证衔接位置的结构强度，也能让戒面顶端更轻盈。镂空格栅的筋位宽度统一控制在0.8mm，这个宽度在保证金属铸造时能完整充型的前提下，也能保证筋位有足够的抗弯折能力，正常佩戴受力下不会出现筋位断裂的问题。整个模型的曲面质量都做了曲率检查，没有出现曲面褶皱、曲率突变的位置，能直接导入加工编程软件生成铸造用的模具刀路，不需要额外做曲面修复工作。
