皮卡车型车顶及货箱一体式拓展行李架

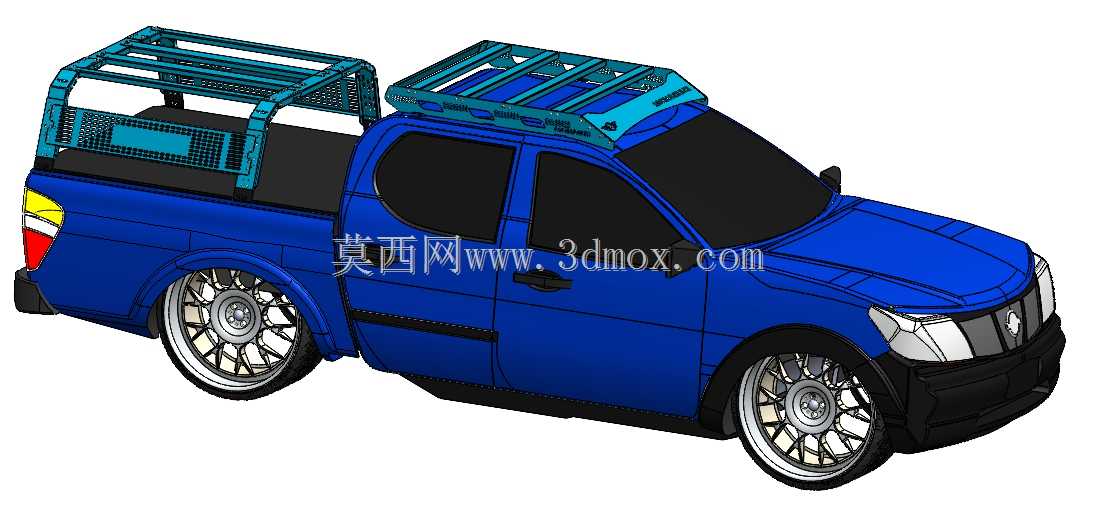

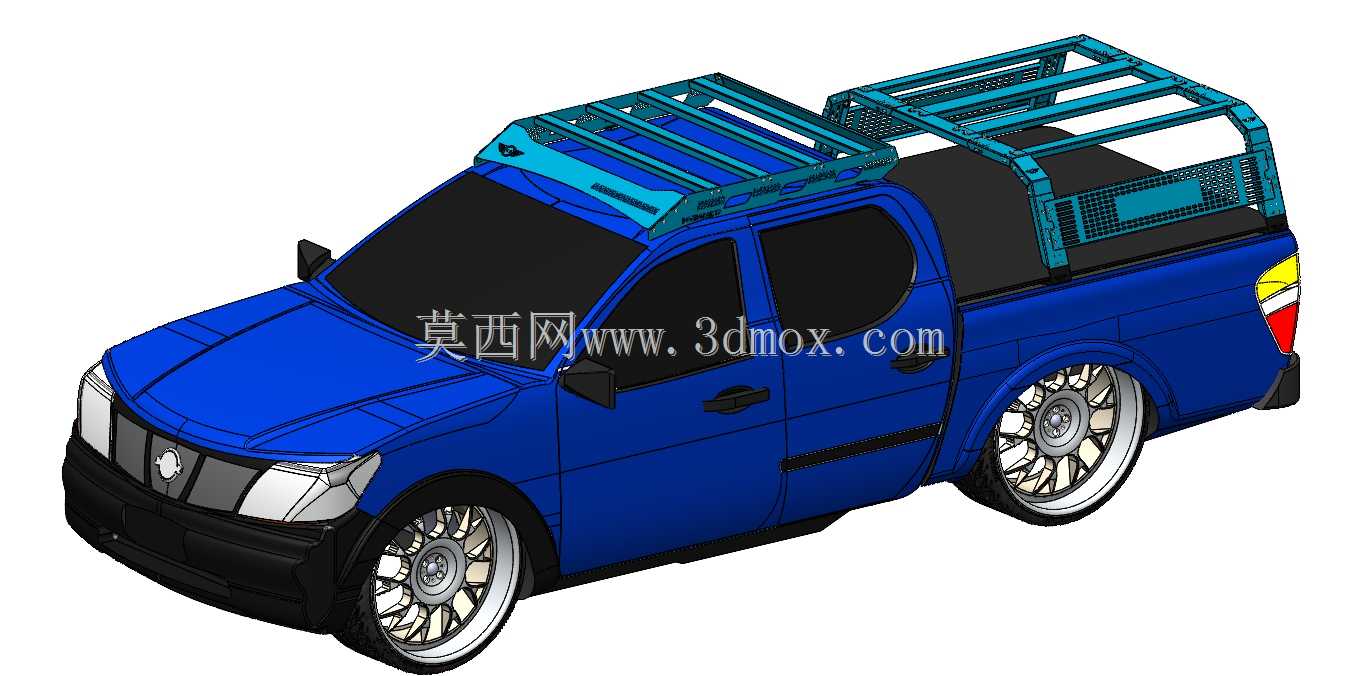

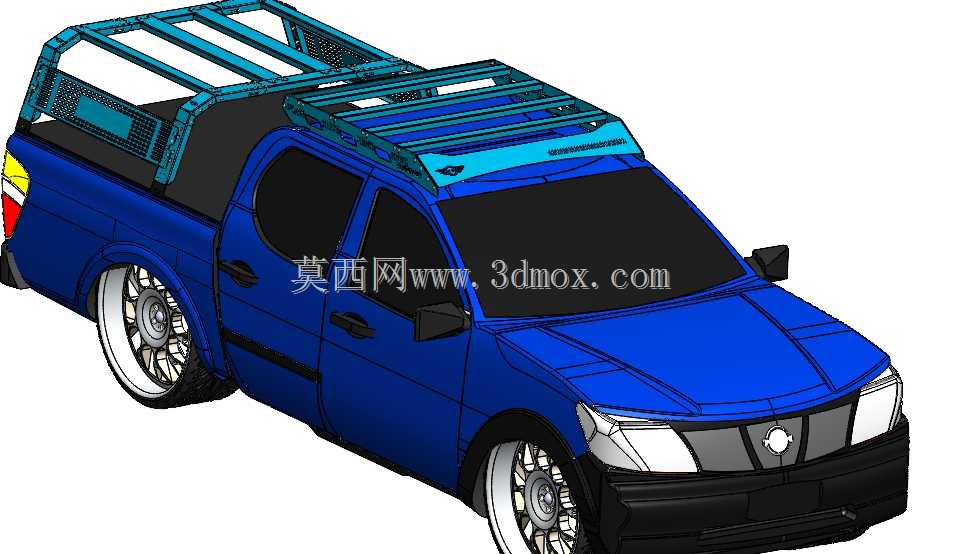

　　这套拓展架结构针对双排座舱皮卡的承载拓展需求开发，覆盖座舱顶部与后部货箱两个核心装载区域，适配非承载式车身皮卡的安装点位，无需对车身钣金做破坏性切割即可完成固定。从结构布局来看，座舱顶部的架体采用多根横向承载梁搭配纵向边梁的框架结构，横向梁的间距经过载荷分布计算，单根横向梁可承载均匀分布的户外装备重量，架体边缘做了圆弧过渡处理，避免装载时刮蹭装备表面，同时降低高速行驶时的风阻系数。架体与车顶的连接点位对应皮卡原车车顶的预留安装孔位，连接支座处设置橡胶缓冲垫，既可以分散架体及承载物的载荷，避免长期使用造成车顶钣金凹陷，也能阻断金属架体与车身漆面的直接接触，防止行驶过程中震动摩擦损伤漆面。

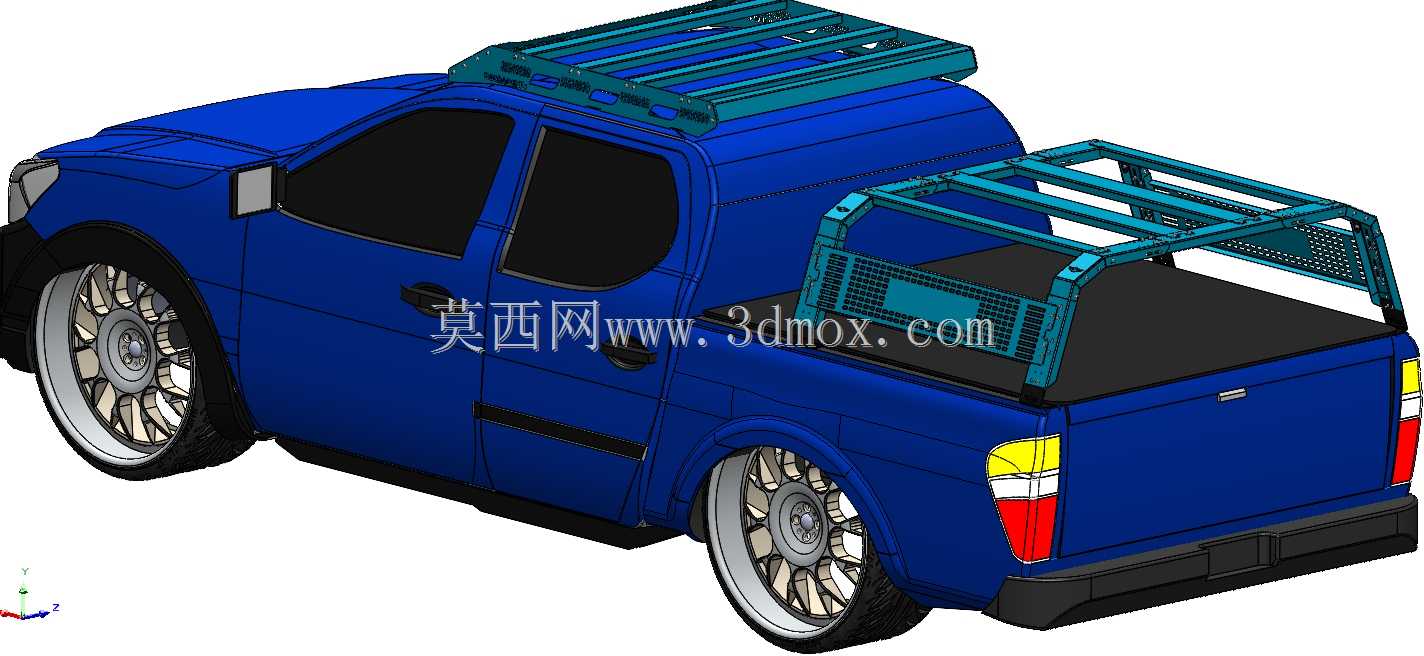

　　后部货箱区域的架体采用龙门架加侧围网格的组合结构，前部龙门架与座舱后部的架体做刚性连接，形成整体受力框架，提升整套结构的抗扭能力，避免越野路况下单独货箱架出现焊点开裂的问题。侧围的网格结构采用镂空设计，既可以对货箱内装载的长尺寸货物起到侧向限位作用，防止车辆急加减速、过弯时货物侧滑掉落，也不会遮挡货箱侧方的视线，同时降低结构自重。货箱架的下部固定点对应皮卡货箱的龙门架安装位与货箱边梁的固定点位，采用U型螺栓搭配压板的固定方式，固定点的位置避开货箱尾门的开合轨迹，不会影响尾门的正常开启与关闭。

　　在实际应用场景中，这套架体可以满足户外越野、长途穿越、工程作业等多种场景的装载需求：车顶区域可固定车顶帐篷、脱困板、备用油桶等装备，货箱架的上部可固定长尺寸管材、梯子、户外折叠桌椅等物品，侧围网格可通过绑带固定工兵铲、拖车绳等小型工具，充分拓展皮卡的装载能力，避免货箱内物品堆叠过高遮挡驾驶视线。设计过程中对架体的离地高度做了严格控制，安装完成后整套架体的最高点不超过原车天线高度，满足多数地下车库的限高要求，不会影响车辆的日常城市通行。架体的各连接节点采用焊接加三角加强筋的结构，在应力集中的固定支座位置做了加厚处理，经过颠簸路况的载荷仿真验证，可承受非铺装路面行驶时的交变载荷，不会出现结构变形。架体表面采用喷塑处理，可适应户外多雨、多尘、盐碱等复杂使用环境，长期使用不会出现锈蚀、涂层脱落的问题。横向承载梁上预留了通用T型槽，可兼容市面上主流的车顶装备固定夹具，无需额外打孔即可安装各类拓展附件，提升了结构的通用性。整套架体的安装边界充分考虑了皮卡原车的外饰件位置，避开了前挡风玻璃的喷水嘴、车顶天线、货箱尾灯等部件，安装后不会影响车辆原有功能的正常使用。
