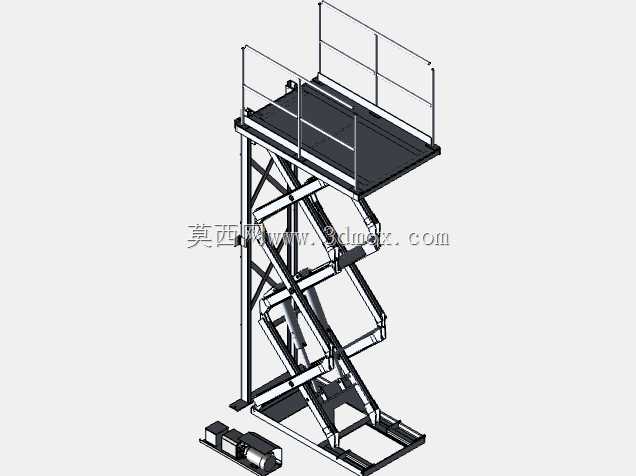

带导轨剪叉式液压升降作业平台结构

　　在工业厂房设备运维、仓储高位理货、生产线跨工位物料转运这类需要稳定垂直举升的场景里，带导轨的剪叉式液压升降结构一直是兼顾承载稳定性与作业安全性的主流选型。区别于无导向的普通剪叉举升设备，这套结构在剪叉臂组的两侧加装了垂直导向导轨，从根源上限制了举升过程中平台的横向窜动，哪怕平台单侧承载偏载达到额定载荷的三成，整个升降过程也不会出现明显的侧摆，这一点在需要人员站在平台上完成设备检修、管线排布这类精细作业的场景里尤为重要，能大幅降低作业人员的高空心理负担，也避免了平台晃动带来的工具掉落、操作失准问题。

　　从结构设计逻辑来看，这套剪叉机构采用了双层叠式剪叉臂布局，相比单层剪叉结构，在收拢状态整体高度更低的前提下，能实现更大的举升行程，收拢状态下整机高度可以控制在1.2米以内，不需要开挖过深的地坑就能完成地面安装，对于旧厂房改造、没有预留基坑安装条件的现场来说适配性更强。剪叉臂的铰接点全部采用带自润滑衬套的销轴连接，在建模阶段就对每个铰接点的配合间隙做了公差匹配，既保证臂组摆动时没有卡滞点，也不会因为间隙过大导致举升过程出现虚位晃动。底部的液压驱动单元采用双缸同步驱动布局，两个液压缸分别布置在底层剪叉臂的对称受力点上，相比单缸驱动的结构，动力输出更均匀，不会出现单侧臂受力过大导致的臂体变形问题，液压缸的铰接座位置经过受力仿真优化，在举升初始阶段就能获得最优的力臂比，避免启动瞬间系统压力过高带来的液压冲击。

　　平台周边的防护栏采用了分段式可拆卸设计，护栏高度符合高空作业防护的安全要求，栏板中间加设了中间横杆，防止作业人员或者小型工具从护栏间隙滑落，平台台面采用了花纹防滑钢板铺设，表面的防滑纹路在有油污、水渍的作业环境下也能提供足够的摩擦力，避免人员滑倒。两侧的导向导轨采用了标准型钢焊接加工，导轨与剪叉臂组上的导向滑块配合，滑块采用耐磨尼龙材质，在导向过程中不会产生金属摩擦的异响，同时磨损后更换成本极低，日常维护只需要定期清理导轨缝隙内的杂物、在滑块接触面涂抹少量润滑脂就能保证长期顺畅运行。

　　从安装边界来看，这套设备的底部框架采用了整体式焊接结构，安装时只需要将底部框架与地面预埋的地脚螺栓固定即可，不需要额外搭建复杂的支撑结构，设备所需的液压站可以集成安装在底部框架的预留空位里，也可以根据现场空间情况分体布置在设备旁的地面位置，液压管路全部采用硬管加软管的组合布局，硬管部分沿剪叉臂的内侧走线固定，避免臂组摆动过程中管路被挤压磨损，软管部分预留了足够的摆动余量，在全行程举升过程中不会出现管路拉扯的情况。

　　在实际使用场景中，这套结构既可以作为固定工位的高空作业平台使用，也可以搭配底部行走轮作为移动举升设备使用，额定承载范围可以根据实际需求调整剪叉臂的板材厚度、液压缸缸径来适配，从几百公斤的轻型作业到两吨左右的重型物料举升都能覆盖。相比导轨式链条升降平台，剪叉式结构的整体自重更轻，对安装地面的承重要求更低，而且举升过程中平台始终保持水平状态，不需要额外加装水平校正机构，在输送对水平度要求较高的工件、或者需要在平台上放置精密检测设备完成高位检测作业的场景里，优势十分明显。建模过程中对所有运动部件做了干涉检查，全行程举升过程中剪叉臂、护栏、导轨、液压缸之间没有任何运动干涉，每个铰接点的运动轨迹都经过反复校核，保证实际加工组装后设备运行顺畅，不会出现装配卡滞的问题。
