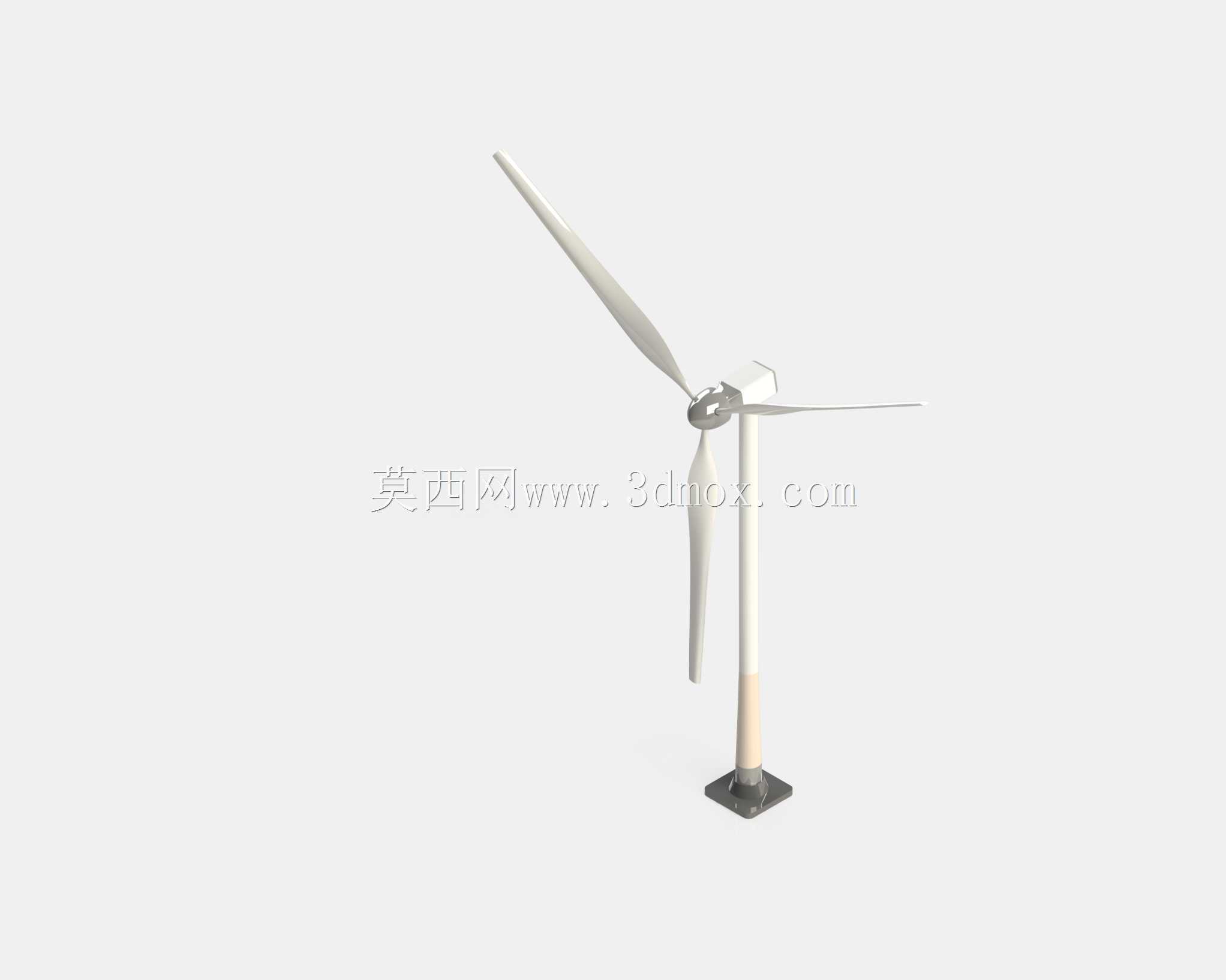

三叶片水平轴风力涡轮机组装结构设计

　　这套风力涡轮机装配结构，主要面向分布式离网供电场景设计，可覆盖偏远散户家用供电、户外监测站点持续供电、小型海岛独立微电网补能等实际应用场景，作为风能捕获与机械能转换的核心载体，整套结构的核心作用是将流经风轮扫掠面的空气动能稳定转化为旋转机械能，为后端发电单元提供稳定的动力输入。

　　从结构功能划分来看，整套装配体分为风轮、机舱、塔架、基础锚定板四个核心功能模块。风轮采用三叶片对称布局，叶片翼型经过气动优化，光滑的轮廓曲面与锥形叶尖设计，能够在不同风速区间降低叶尖涡流带来的能量损耗，提升风能捕获效率，三片叶片沿轮毂周向120度均匀分布，可保证旋转过程中的动平衡，降低运行时的振动载荷。轮毂作为叶片与机舱动力输入轴的连接载体，采用紧凑的锥台形结构，既能够保证叶片根部的连接强度，又可降低迎风面的风阻，减少不必要的载荷传递。

　　机舱部分采用紧凑的舱体结构设计，内部预留了动力传递轴系、发电单元、偏航调节机构的安装空间，舱体外壳采用流线型轮廓，可降低横风作用下的结构载荷，同时为内部构件提供防护，避免风沙、雨水侵入造成的构件损耗。塔架采用等直径圆柱支撑结构，这种结构形式在不同方向的风载荷作用下都具备均匀的结构刚度，能够为上部风轮与机舱提供足够的支撑高度，让风轮处于地表边界层以上风速更稳定的区间，避免近地面紊流影响风能捕获效率，塔架上下两端分别设置连接法兰，上端与机舱底座通过螺栓组紧固连接，下端与基础锚定板固定。基础锚定板为方形平板结构，板面预留多组锚栓安装孔，既可以通过膨胀螺栓固定在硬化混凝土地面，也可以通过地锚结构固定在野外松软地面，为整套设备提供稳定的支撑基础，抵御强风天气下的倾覆力矩。

　　在设计思路上，整套结构优先保证装配的同轴度与部件配合精度，所有连接部位都设置了明确的定位止口，避免组装过程中出现错位导致的运转振动；构件选材偏向轻质高强度方向，叶片可选用玻璃钢或碳纤维复合材料降低自重，塔架、轮毂、机舱底座可选用强化铝合金或薄壁型钢，在保证结构强度的前提下降低整体重量，减少运输与安装的难度。安装边界方面，整套设备组装完成后，需要保证风轮扫掠面范围内无高大遮挡物，塔架基础的水平度偏差需控制在允许范围内，避免风轮旋转过程中出现额外的偏载；叶片与塔架之间预留了足够的安全间隙，即便在强风导致叶片发生弹性形变的情况下，也不会出现叶片扫塔的故障。

　　整套装配体的配合关系经过反复校验，转动部件与固定部件之间无运动干涉，各连接节点的载荷传递路径清晰，既可以作为小型风能利用装置的概念验证结构，也可以作为相关专业教学演示的三维参照模型，帮助从业者理解水平轴风力涡轮机的结构组成与装配逻辑。
