可折叠三脚架式钓鱼竿支架结构设计

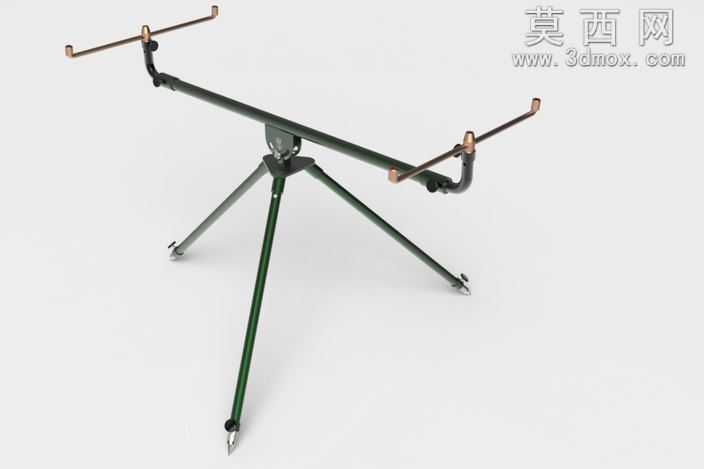

本作品为垂钓场景使用的鱼竿支撑支架，采用三维建模软件完成全参数化结构设计，建模阶段优先还原产品的实用功能属性，整体采用三脚架作为底部支撑结构，三条支腿以中心铰接座为核心呈120度均匀分布，每条支腿末端设计有可微调的防滑尖脚结构，能够适配泥地、草地、硬质堤岸等不同垂钓场地的摆放需求，保证支架放置后的稳定性，避免出现侧翻、滑移的问题。中心主杆采用可伸缩调节的杆体结构，能够根据垂钓者的坐姿、钓位高度灵活调整整体支撑高度，适配不同场景下的使用需求。主杆顶端设计有可多角度旋转调节的铰接连接结构，两端延伸出横向的鱼竿承托臂，承托臂末端设置有铜质质感的防滑挡头，能够同时承托两根垂钓鱼竿，承托臂的角度可随铰接结构自由调整，方便垂钓者根据鱼竿长度、抛投方向调整支撑角度，无需挪动整体支架即可适配不同的垂钓操作需求。材质渲染阶段，支腿与主杆部分采用哑光深绿色金属喷塑质感，还原户外渔具常用的耐磨防腐蚀表层处理效果，铰接部位采用哑光黑色工程塑料与金属结合的材质表现，突出结构连接处的耐磨属性，末端挡头采用亮面铜色金属材质，既区分了功能部件的视觉层次，也还原了金属挡头顺滑不刮伤鱼竿表层的实用特性。设计过程中重点考量了户外使用的便携性需求，三条支腿可向中心主杆方向收拢折叠，横向承托臂也可沿铰接轴向转动收拢，收拢后整体呈细长杆状，能够轻松放入渔具包内携带，不会占用过多收纳空间。结构设计上规避了多余的装饰性部件，所有结构均服务于支撑稳定、调节灵活、收纳便携的核心使用需求，各转动连接部位都预留了合理的装配间隙，保证调节操作顺滑无卡顿，同时不会出现松垮晃动的问题，整体结构简洁实用，完全贴合户外垂钓场景的实际使用需要。
