5G Chester路由器立式支架与线缆固定夹

　　在家庭网络部署、小型办公组网以及弱电间设备安装场景中，桌面式5G CPE路由器的摆放与线缆管理一直是容易被忽略的细节。多数用户直接将路由器平放在桌面或机柜层板上，设备底部与支撑面完全贴合，侧面通风孔的空气对流路径被遮挡，长时间高负载运行时芯片热量无法及时散出，容易出现降频、连接稳定性下降的问题；同时设备后侧的网线、电源线接头长期受线缆自重牵拉，RJ45接头的弹片容易疲劳松脱，电源接口的焊盘也可能因长期受力出现虚接故障。这套针对5G Chester路由器设计的立式支撑与线缆固定结构，正是为解决上述实际工程问题开发的配套结构件。

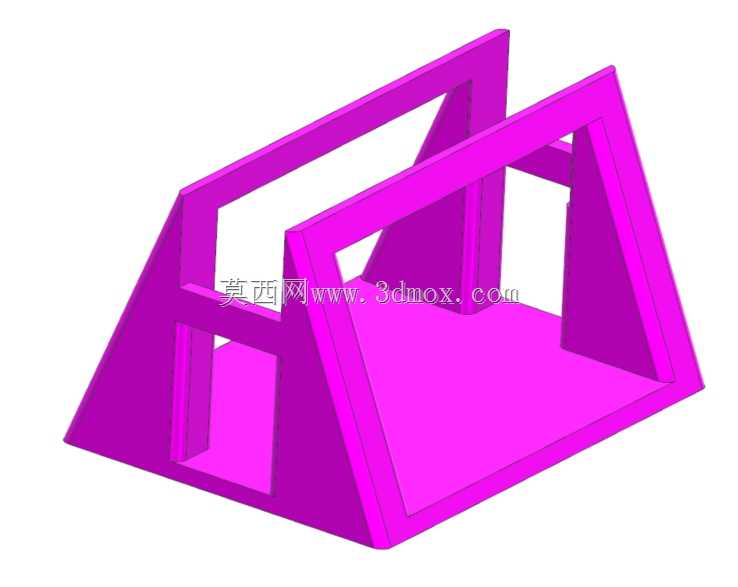

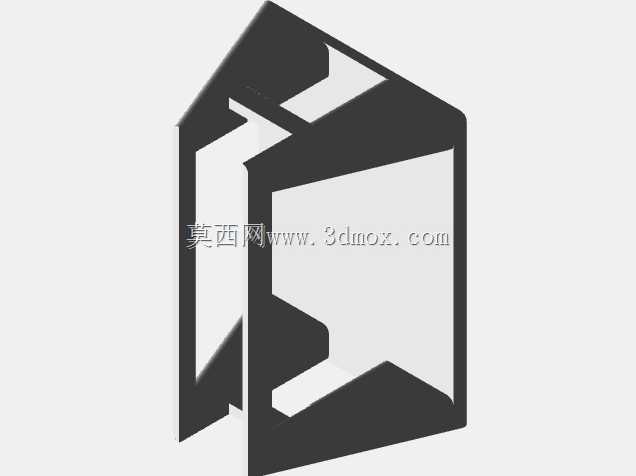

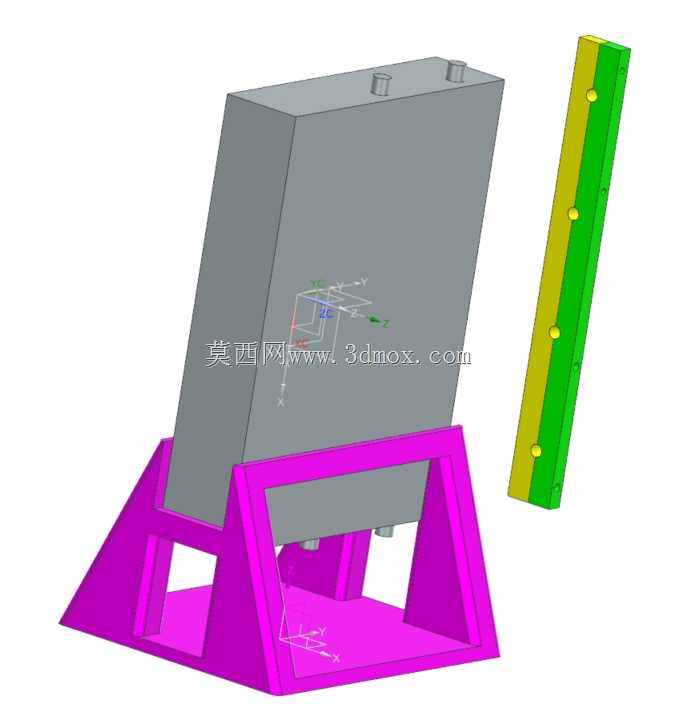

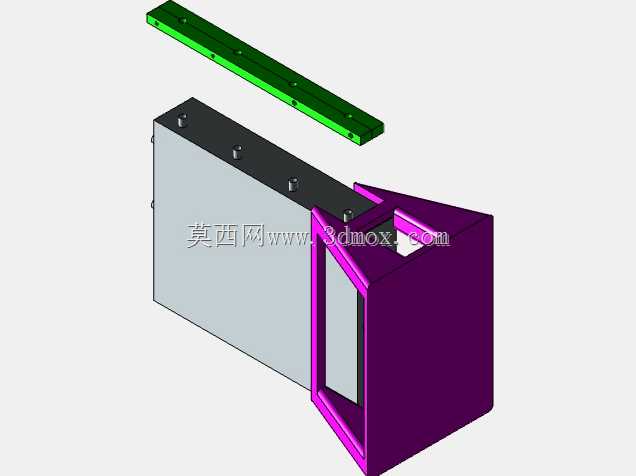

　　整套结构分为立式支撑底座与线缆固定夹两个独立功能部件，支撑底座采用三角斜撑式结构，将路由器从水平平放状态转为垂直立放姿态，设备底部完全悬空，侧面的通风孔正对无遮挡的空气流通方向，自然对流的冷空气可以从设备底部进风、侧面通风孔顺畅流过内部散热鳍片，无需额外加装风扇即可提升被动散热效率，避免密闭空间内的热量积聚。底座的支撑接触面做了与路由器侧边弧度匹配的限位卡槽，安装时无需额外粘接或打孔，直接将路由器卡入卡槽即可完成固定，卡槽内侧预留0.2mm的安装间隙，既保证设备不会因轻微碰撞滑落，又不会刮花路由器的外壳漆面。底座底部预留了四个防滑胶垫的安装位，可粘贴常规硅胶防滑垫，增大与桌面、机柜层板的摩擦力，避免布线牵拉时设备移位。

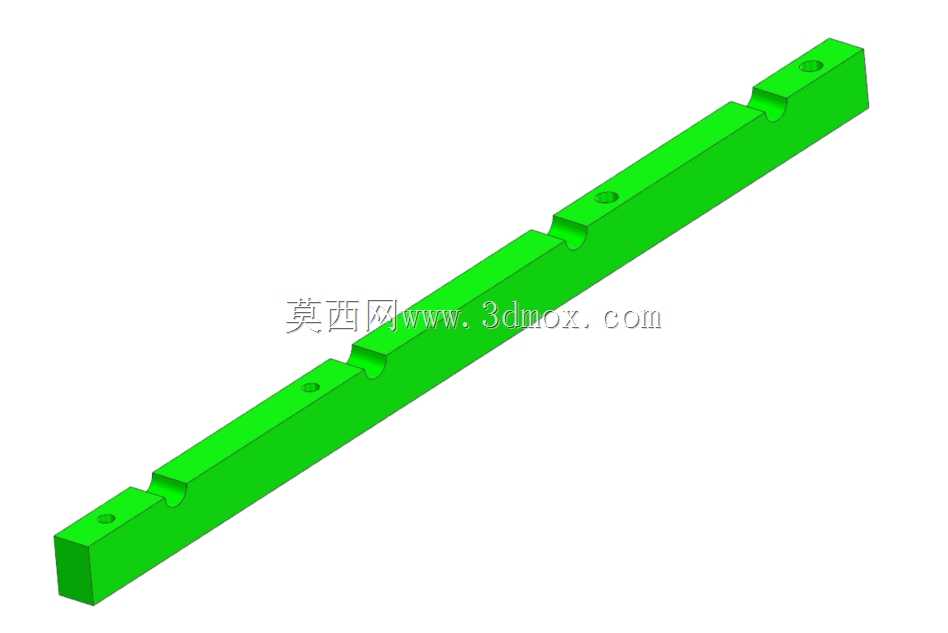

　　线缆固定夹为独立安装部件，可根据布线需求固定在底座后侧或邻近的墙面、机柜立柱上，夹体的走线槽做了圆弧过渡处理，不会划伤线缆外绝缘层，固定孔位兼容常规4mm规格的自攻螺丝，安装时可根据实际线缆的弯曲半径调整夹体位置，将网线、电源线在距离接头3-5cm的位置做固定，让线缆的牵拉应力直接由夹体承担，完全释放接头位置的受力，避免长期使用过程中接头松脱、接口焊盘开裂的问题。夹体还预留了可选的1/4英寸钻孔位，若布线场景中线缆数量较多，可自行扩孔增加走线容量，适配不同的布线需求。

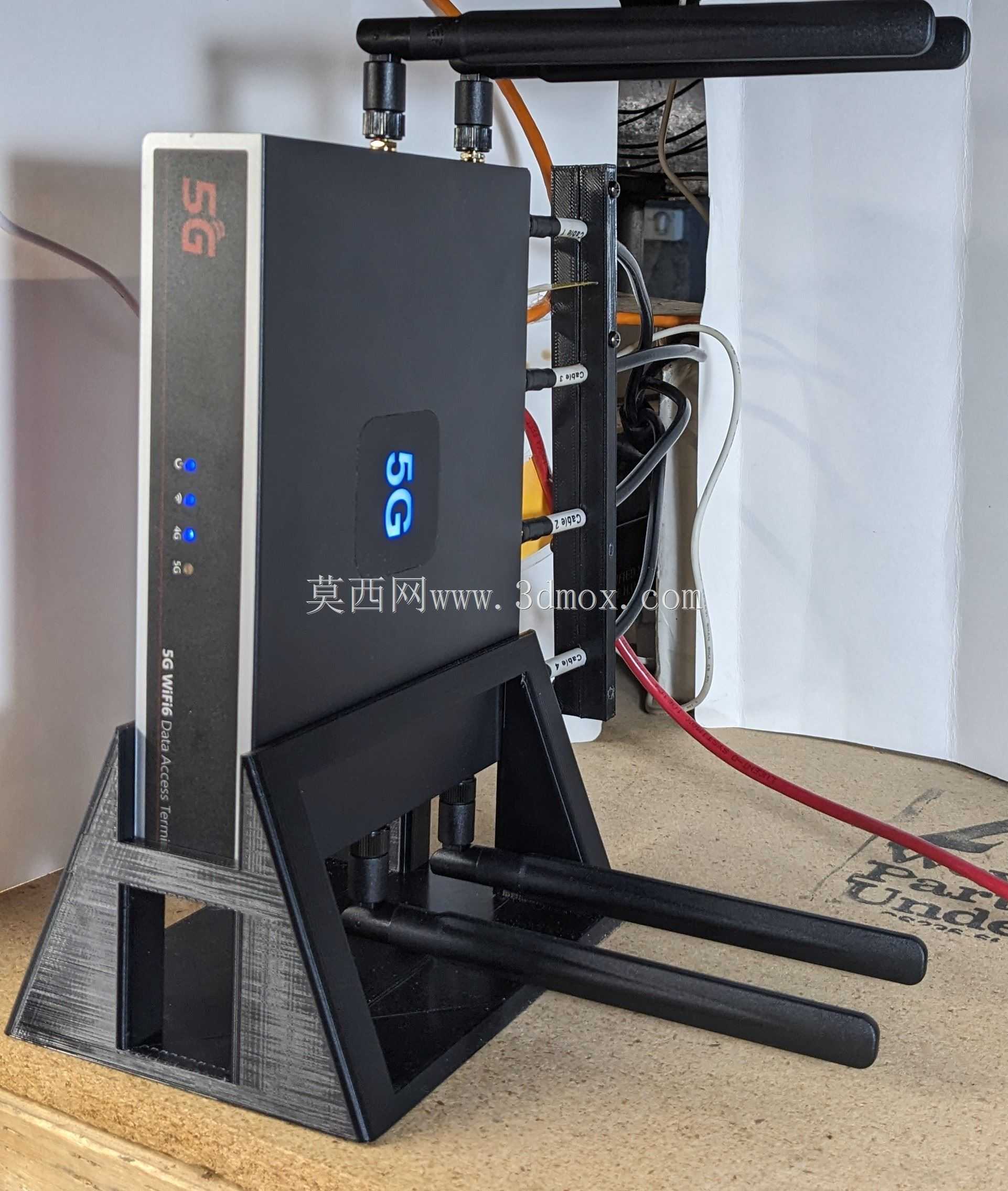

　　从安装边界来看，整套结构安装完成后，路由器垂直立放的占用投影面积仅为原平放状态的三分之一，对于桌面空间紧张的弱电箱、小型办公桌面场景十分友好，支撑结构的高度经过匹配设计，不会遮挡路由器侧面的状态指示灯，也不会干扰设备外置天线的信号收发角度，天线可保持原有的全角度调整范围，不会因支架安装影响5G信号与WiFi信号的覆盖效果。结构的壁厚设计兼顾了强度与轻量化要求，采用常规FDM3D打印即可制作，打印时无需添加支撑，安装过程无需复杂工具，仅需配套螺丝即可完成整套结构的组装，适合网络运维人员、家庭组网用户自行制作使用。在实际布线场景中，搭配该支架与线缆夹后，路由器周边的线缆走线更加规整，不会出现线缆杂乱缠绕的情况，设备运行时的核心温度相比平放状态可降低4-6摄氏度，接头的连接可靠性也得到明显提升，减少了后期运维排查的工作量。
