2.4GHz无线射频收发模块结构设计

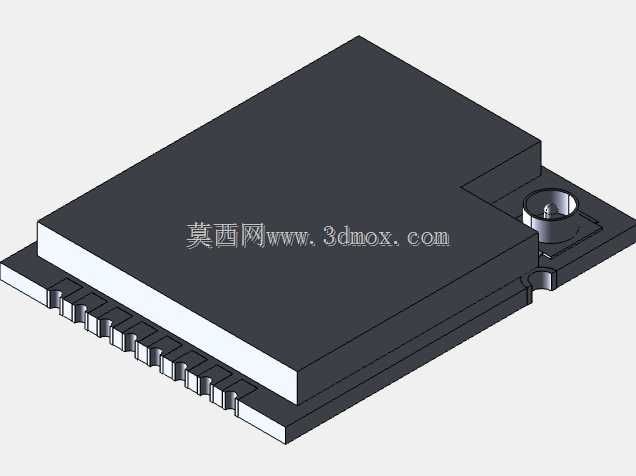

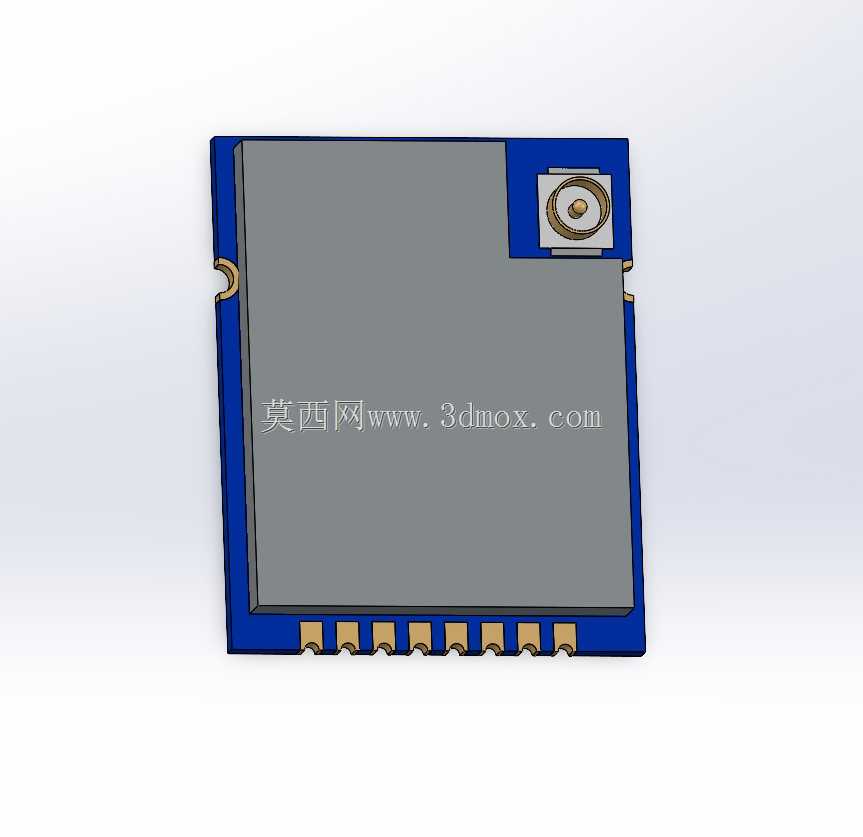

　　在短距离无线通信设备的结构开发环节，这类2.4GHz频段的射频收发模块是很多物联网终端、智能硬件、工业无线传感节点里的核心信号交互部件，做三维建模的时候首先要考虑的就是它和主控板的安装适配边界，不能只盯着模块本身的外形，得结合实际贴片焊接的工艺要求来定尺寸公差。从实际应用场景来看，这类模块常被用在智能家居的无线开关、工业现场的小型传感数据采集节点、消费级遥控设备、arduino开源硬件的无线扩展项目里，负责把主控端的数字信号调制为2.4GHz频段的射频信号发射出去，同时接收空间中同频段的有效信号解调后传回主控，部分带功率放大电路的版本还能提升信号发射强度，拓展有效通信距离，比板载分立射频元件的方案集成度更高，能大幅缩减终端设备的射频调试周期。做这个模块的结构设计时，首先要明确安装边界：模块采用标准SMD表贴封装，底部的焊盘间距要严格匹配常规PCB板的焊盘设计规范，焊盘的宽度、伸出长度既要满足回流焊的吃锡要求，也要避免焊盘间距过小导致的连锡风险；模块右上角预留的IPEX天线座位置要做结构避让，不能在天线座的正上方和周边3mm范围内布置过高的结构件或者金属元件，否则会遮挡射频信号的辐射路径，直接影响通信效果。模块的主体屏蔽罩设计是整个结构的重点，金属屏蔽罩的厚度选0.2mm的洋白铜材质，既可以保证足够的结构强度，不会在贴片过回流焊的时候出现受热变形，也能对模块内部的射频电路形成有效的电磁屏蔽，避免板上其他高速数字电路的信号串入射频链路造成干扰，屏蔽罩的边缘和底部PCB的贴合位置要做限位凸台，保证焊接的时候屏蔽罩不会偏移，同时要在屏蔽罩对应内部PA芯片的位置预留微小的散热间隙，避免长时间大功率发射的时候热量堆积导致芯片工作异常。

　　PCB板的边缘设计了两个对称的半孔定位缺口，这两个缺口的位置公差要控制在±0.1mm以内，方便贴片的时候吸嘴抓取定位，也能在手工焊接的时候给模块提供对位参考；板边的圆角处理要避开焊盘区域，防止板边毛刺导致的焊接虚接。在建模过程中要特别注意天线座的高度尺寸，IPEX座的顶面高度要比屏蔽罩顶面低0.3mm左右，这样在整机组装的时候，即使外壳压到模块区域，也不会直接挤压天线座导致座子脱落或者内部触点变形。另外模块的整体厚度要控制在常规表贴元件的厚度范围内，不能超过3mm，否则会影响终端设备的薄型化设计，适配更多紧凑型的硬件产品。

　　从功能实现的结构匹配来看，模块内部的射频链路、功率放大电路、LNA低噪声放大电路的布局都要在结构上对应屏蔽罩的分隔区域，建模的时候要给内部的晶振、芯片等元件预留足够的装配空间，不能出现结构干涉，SPI通信接口对应的底部焊盘顺序要和通用的射频模块引脚定义保持一致，这样硬件工程师在选型的时候可以直接pin to pin替换同类型模块，不需要重新改板。很多新手建模的时候容易忽略焊盘的伸出长度，把焊盘完全做在PCB板的下方，实际生产的时候表贴元件的焊盘必须伸出板边一定长度，才能让焊锡充分浸润形成可靠的焊点，这个细节直接影响模块焊接后的可靠性，尤其是在有振动的工业应用场景里，焊盘吃锡不足很容易导致模块接触不良，出现通信中断的问题。

　　还有屏蔽罩的焊接脚设计，要沿着屏蔽罩的边缘均匀布置，每个焊脚的长度和宽度要一致，保证回流焊的时候屏蔽罩各个位置的受热均匀，不会因为应力不均导致屏蔽罩翘曲，压到内部的元件。在做整机结构适配的时候，还要考虑模块周边的净空区，尤其是天线延伸方向的区域，不能布置金属支架、电池等导电部件，否则会导致射频信号的驻波比异常，缩短通信距离，所以在给这个模块做配套的结构设计时，要在模型里标注出建议的净空范围，给结构工程师做整机布局的时候提供参考。这类模块的外形尺寸属于紧凑型设计，在很小的体积内集成了射频收发、功率放大、信号匹配等全部电路，所以建模的时候每一个结构细节都要和实际生产工艺结合，不能只追求外观的相似，要把生产、装配、使用过程中可能遇到的结构问题都在模型阶段规避掉，比如板边的V-Cut处理位置、焊盘的表面处理工艺对应的厚度补偿、屏蔽罩的脱模斜度这些细节，都要在三维模型里准确体现，这样导出的工程图才能直接用于生产指导，不需要后续反复修改调整。
