电源变压器安装固定支架结构设计

项目分类:变压器 发布时间:2025-01-01 ID:875138
  • 电源变压器安装固定支架结构设计
  • 电源变压器安装固定支架结构设计

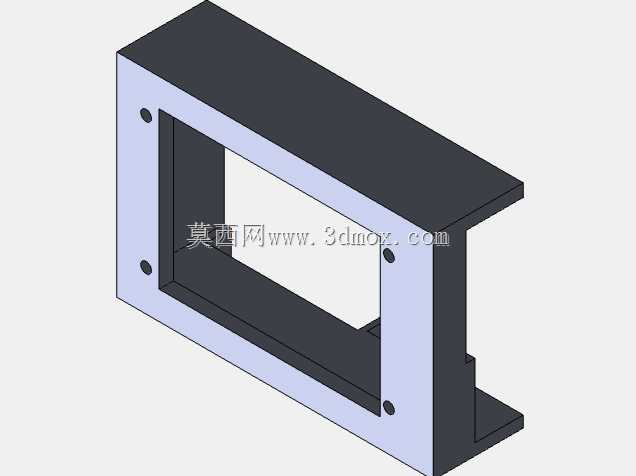

  从结构形态来看,该支架采用U型框式承载结构,主体承载面为平整的安装基准面,用来承托变压器的铁芯底部,两侧的立式折边作为定位与安装的连接结构,折边上预留的四个安装孔位分别对应变压器铁芯侧部的固定点位,安装时可以通过螺栓将变压器铁芯与支架牢牢锁合,避免设备运输、运行过程中变压器出现移位。支架的顶部延伸出一段水平安装边,这段边是用来将整个支架连同变压器固定在设备机箱的安装梁或者内壁安装板上的,安装边的宽度经过匹配计算,既能够提供足够的连接强度,又不会过多占用机箱内部的横向排布空间。在低压配电、工业控制设备的内部电气排布作业中,变压器的安装固定一直是结构设计环节需要重点考量的部分,这款支架结构正是针对小型开放式电源变压器的安装需求开发的配套固定构件。日常在成套电气柜、工控设备机箱、小型电源模组的装配场景里,变压器不能直接悬空固定在机箱内壁,一方面要避免变压器工作时的微幅振动传导至机箱壳体引发共振噪音,另一方面也要保证变压器与周边电气元件保持足够的安全爬电距离,同时给变压器绕组预留充足的散热空间,这款支架的结构设计完全围绕这些实际工程需求展开。

  在设计思路上,这款支架优先考虑了安装兼容性与结构强度的平衡,支架的内框开口尺寸完全匹配对应规格电源变压器的铁芯外形尺寸,安装时变压器可以直接嵌入框体内部,侧部的孔位与变压器自带的安装孔精准对位,不需要现场二次打孔调整,能够大幅提升装配环节的作业效率。支架的板材厚度选用经过力学核算,在承受变压器整体重量的前提下,不会因为长期承重出现弯折变形,同时折边的弯折半径做了工艺优化,既符合钣金冲压加工的工艺要求,避免弯折处出现应力集中导致的板材开裂,也不会因为弯折半径过大占用额外的内部空间。

  从安装边界来看,支架的整体外轮廓尺寸适配常规小型电源变压器的安装空间需求,安装后支架底部与机箱内壁之间会留出一定的间隙,这个间隙一方面可以阻断变压器工作时的振动直接传导至机箱,减少设备运行的噪音,另一方面也能让空气在变压器底部形成流通通道,带走变压器工作时产生的热量,避免热量在支架与变压器的接触位置积聚,提升变压器长期运行的稳定性。在实际选型应用中,这款支架可以适配同尺寸规格的开放式EI型电源变压器,不管是用在桌面式工控设备的内置电源部分,还是用在小型电气控制柜的内部变压器固定,都能满足安装强度与空间排布的要求。

  支架的结构没有多余的冗余设计,所有的结构特征都服务于安装固定、定位、散热的实际功能,侧部的安装孔位采用等距对称排布,安装时不需要区分方向,降低装配过程中的出错概率。顶部的安装边预留的固定孔位可以适配常用的M4、M5安装螺栓,能够兼容大部分机箱的安装孔位标准,不需要额外制作过渡转接件。在建模过程中,所有的板材弯折、孔位位置都严格遵循钣金加工的工艺规范,弯折处的止裂槽、孔位与弯折边的距离都符合钣金加工的最小工艺要求,生产时可以直接通过冲压、弯折工序完成加工,不需要额外的切削、焊接工序,能够有效控制加工成本,适合批量配套生产。在设备装配的实际场景里,使用这款支架固定变压器,还能方便后期的设备维护作业,需要更换变压器时,只需要拆除侧部的固定螺栓就可以将变压器从支架中取出,不需要将整个支架从机箱上拆除,能够减少维护环节的拆装工作量。同时框式的结构设计可以对变压器的铁芯侧部形成一定的防护,避免设备装配、维护过程中工具磕碰变压器绕组,降低装配环节的元件损坏概率。
