电源变压器用钣金安装固定支架结构

　　在中小功率电源变压器的整机装配场景中，这类钣金支架是承担变压器本体定位、载荷传递与安装适配的核心结构件，常见于工业控制电源、通讯基站供电模块、小型机电设备内置电源单元的装配环节，直接决定变压器在整机内部的安装稳定性与抗振性能。从实际使用需求出发，该支架需要同时适配变压器本体的安装孔位、整机内部的安装基面，还要兼顾走线避让、装配操作空间预留等细节，避免出现装配干涉、后期维护拆装困难的问题。

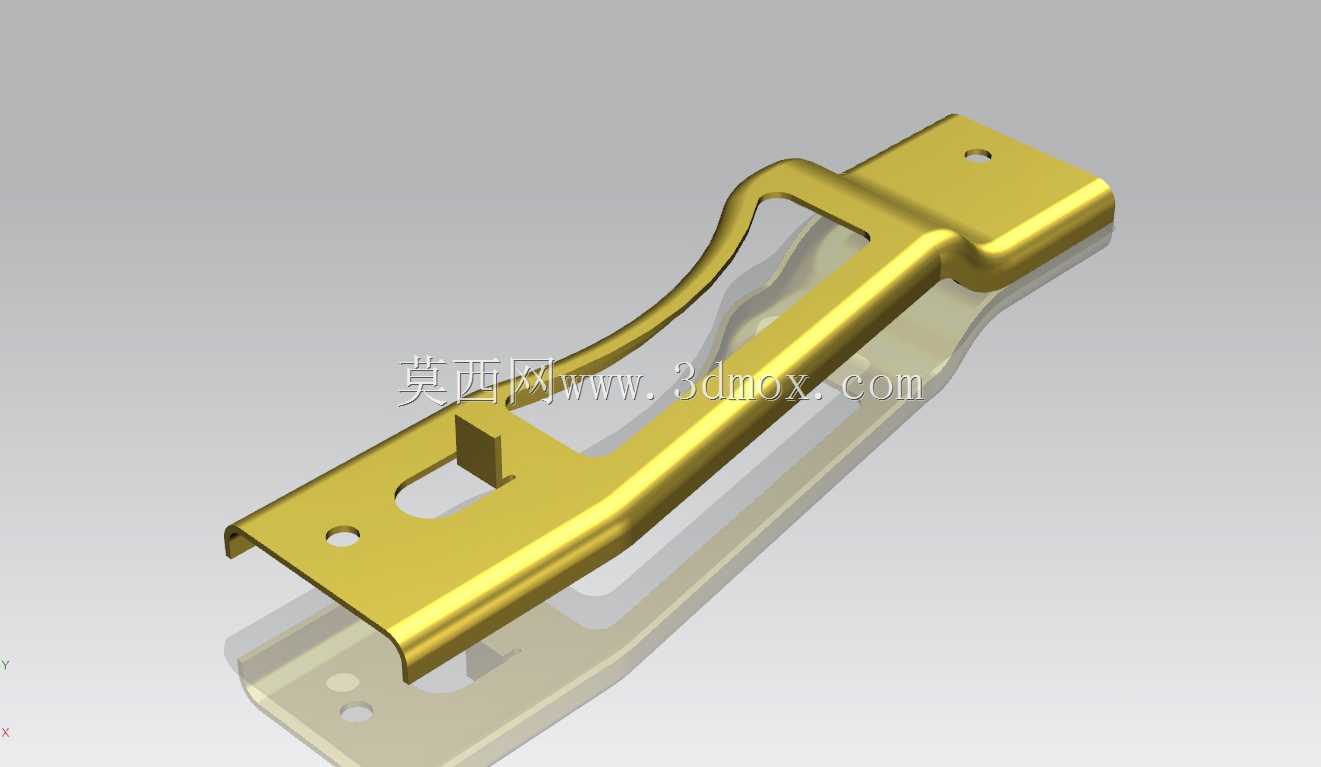

　　设计这类支架时，首先要明确安装边界条件：支架一端的平板带孔结构为整机安装基面贴合面，两个安装孔的孔距公差需要控制在±0.1mm范围内，保证与整机内部预装的螺柱精准对位，安装面的平面度要求控制在0.2mm以内，避免锁紧安装螺丝后支架出现翘曲变形，导致变压器本体安装偏斜。支架主体的弯折成型角度经过反复校核，既保证与变压器外壳的贴合支撑面积足够，分散变压器自重带来的局部应力，又预留出变压器接线端子的操作空间，方便接线作业时工具的伸入，不会被支架结构遮挡操作视线。

　　支架中段的镂空与凸起卡位结构，是专门针对对应型号电源变压器的外壳定位特征设计的，装配时变压器外壳的凸台可以直接卡入支架的对应卡位槽内，不需要额外增加定位销结构，就能限制变压器沿支架长度方向的窜动，配合两端的安装螺丝锁紧，可承受常规运输与设备运行过程中的振动载荷，避免变压器出现移位导致接线端子拉扯断裂的问题。支架侧边的弧形弯折结构，一方面是通过弯折提升钣金件的整体结构刚度，减少薄钣金件在受力后的形变余量，另一方面是做了圆滑过渡处理，避免锋利的钣金边缘划伤变压器的绝缘层或是装配人员的手部，同时也能在设备运行过程中减少对周边走线的磨损风险。

　　从成型工艺角度考虑，整个支架采用单张钣金板材经冲压、弯折一体成型，没有额外的焊接工序，既控制了加工成本，也避免焊接带来的形变与应力集中问题，所有弯折处的内圆角半径匹配板材厚度设置，防止弯折处出现应力开裂的隐患。支架表面的处理工艺可根据使用场景选择镀锌或是喷塑，满足不同使用环境下的防腐蚀、绝缘要求，适配工业设备、民用电子设备等不同场景的使用需求。在实际选型适配时，需要核对支架的整体长度、安装孔位尺寸、卡位结构的尺寸与所用变压器的匹配度，同时确认支架安装后与周边元器件的安全间隙，尤其是高压接线端与支架之间的绝缘距离要满足安规要求，避免出现绝缘击穿的安全隐患。这类支架的结构设计没有冗余特征，每一处弯折、开孔、卡位都对应实际装配与使用的需求，在保证结构强度与安装可靠性的前提下，尽可能减少板材用料，控制零件自重，符合机电产品轻量化与低成本化的设计趋势，对于同类型小型电气元件的安装固定结构设计也有一定的参考价值，可根据不同元件的外形尺寸与安装需求，调整对应孔位、卡位与弯折参数，快速衍生出适配不同规格元件的安装支架结构。
