绿色玻璃红酒瓶外观结构三维数模

　　日常接触的玻璃酒瓶，在包装结构设计、灌装生产线适配、文创衍生开发等场景中，都需要精准的三维数模作为设计基准，这款绿色玻璃酒瓶的三维模型，完全还原了量产红酒瓶的真实结构特征，可直接对接各类结构验证、场景渲染、工装设计的工作需求。从结构设计逻辑来看，这款瓶型采用经典的波尔多红酒瓶轮廓，瓶身主体为等直径圆柱段，占据整体高度的七成左右，这个设计一方面是为了在仓储运输过程中实现最大化的堆叠密度，圆柱面接触时的受力均匀，不会出现棱角磕碰导致的瓶身碎裂，另一方面圆柱段的平直结构适配灌装生产线的侧向导轮、贴标工位的定位辊，能够在高速输送过程中保持稳定的姿态，不会出现卡瓶、歪标的问题。

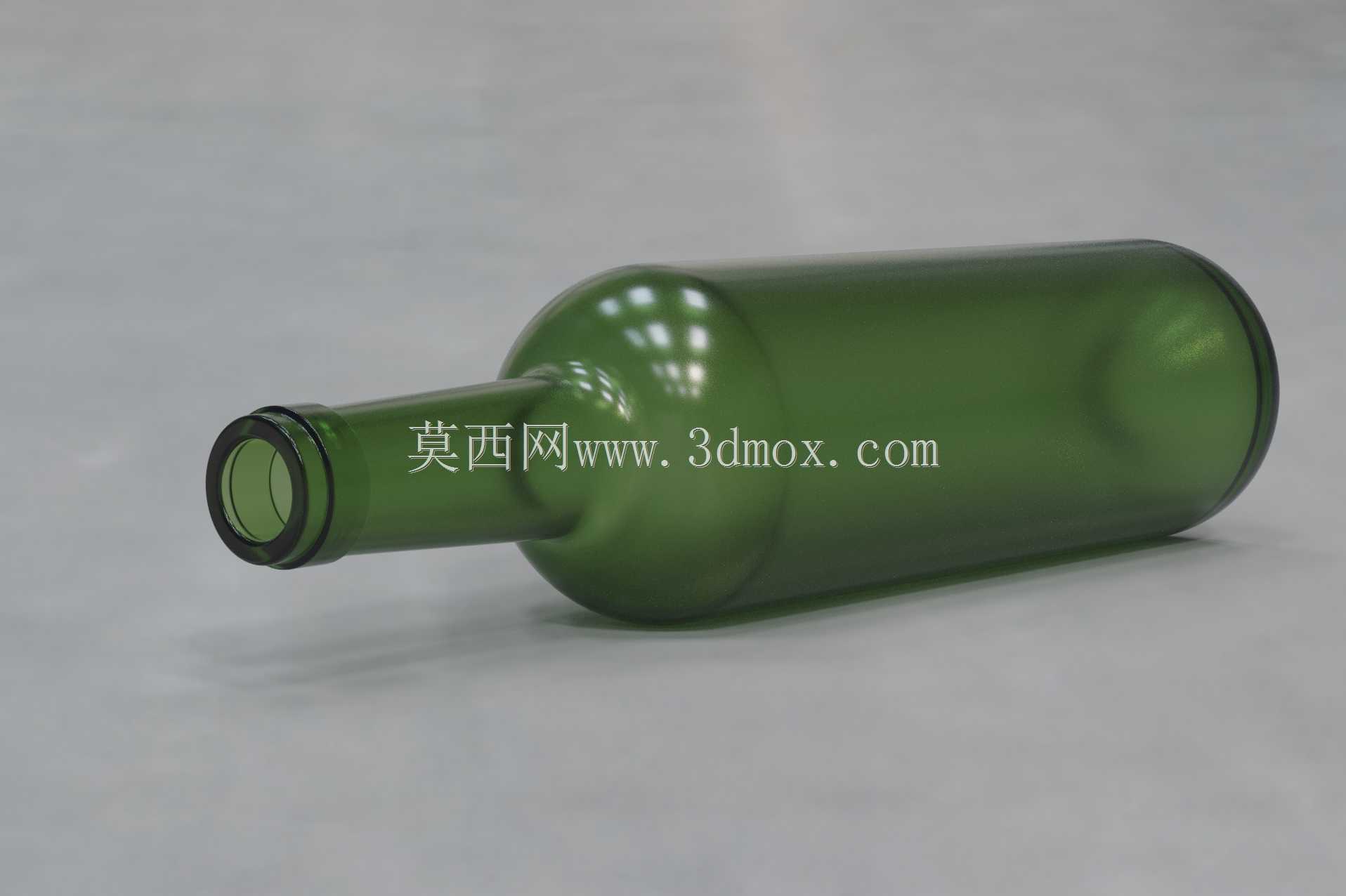

　　瓶肩位置采用平缓的圆弧过渡，没有尖锐的折角，这个细节是考虑到玻璃吹制过程中的料流均匀性，尖锐折角位置容易出现玻璃壁厚不均的问题，在后续的热灌装、巴氏灭菌工序中，壁厚差过大的位置会因为热胀冷缩应力集中出现开裂，平缓圆弧过渡能够让玻璃料在吹制时自然延展，保证整个瓶肩位置的壁厚偏差控制在0.3mm以内，满足食品包装玻璃容器的强度要求。瓶口位置采用标准的红酒瓶封口结构，外径设计为29.5mm，适配常规的软木塞压装、热缩帽封装工艺，瓶口的端面做了0.5mm的圆角处理，避免压装软木塞时出现瓶口崩边的问题，同时瓶口内部的止挡环位置尺寸精准，能够保证软木塞压入后，露出瓶口的高度控制在3mm左右，符合通用的红酒封装外观要求。

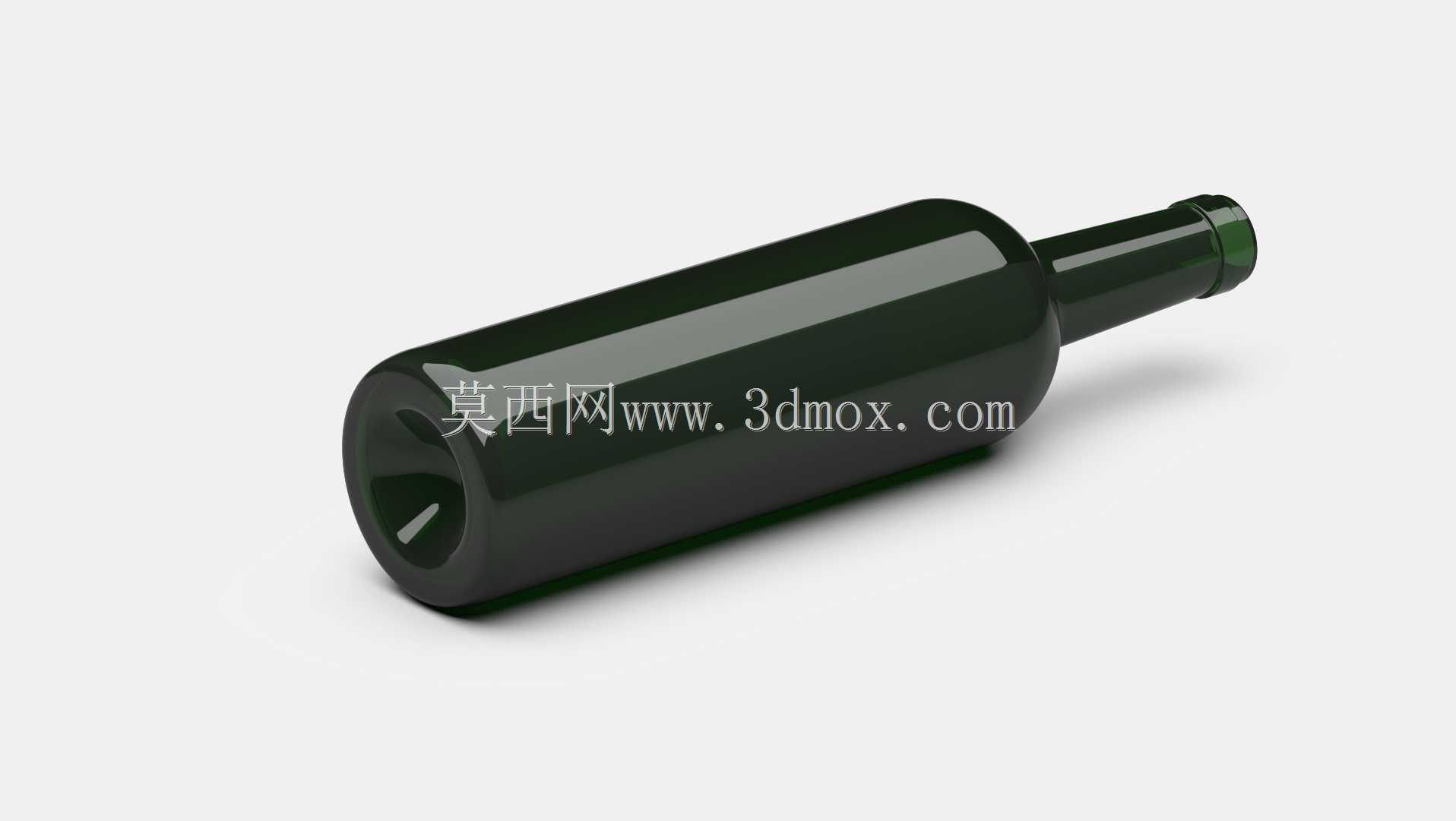

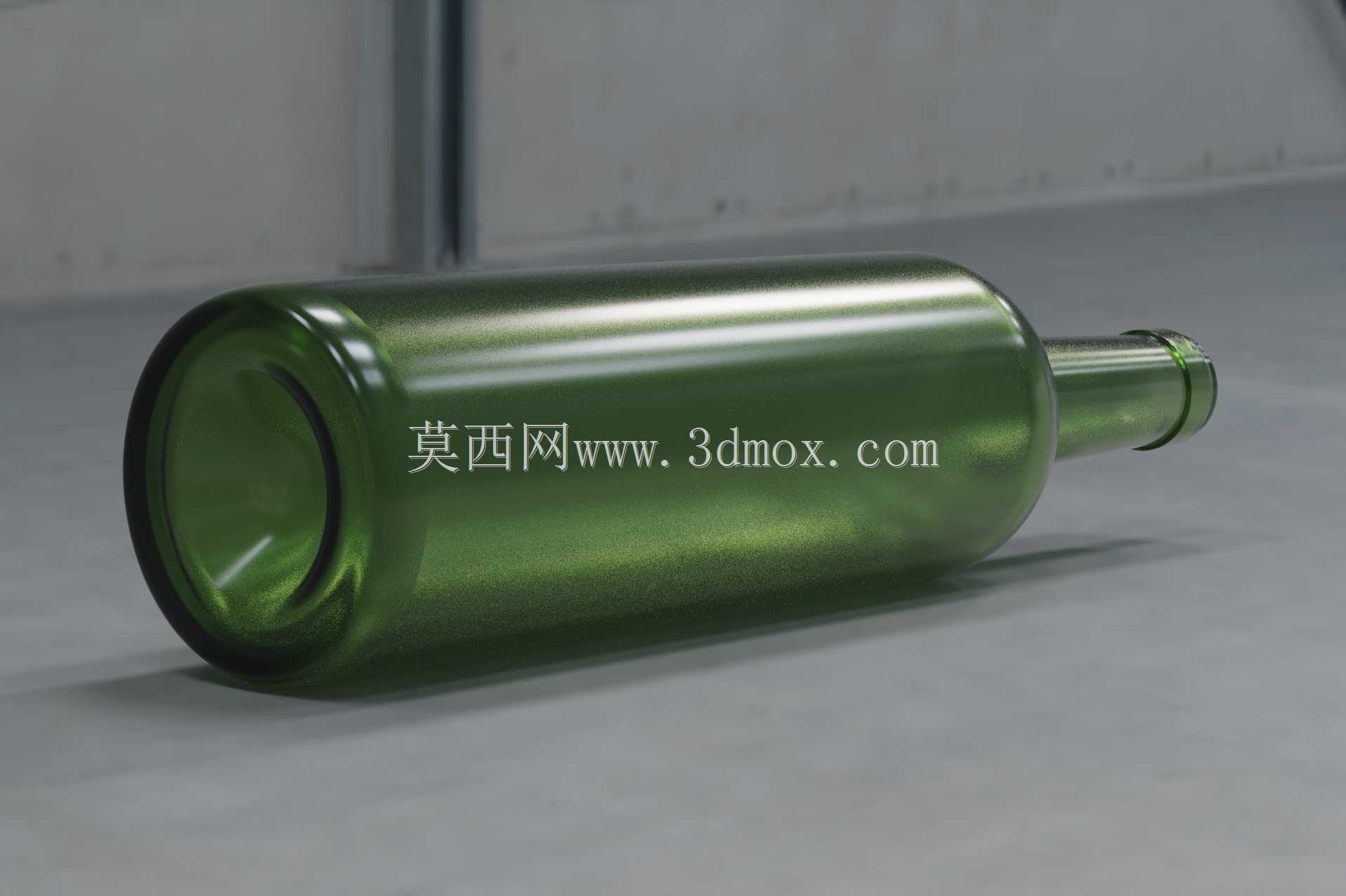

　　瓶底位置采用内凹的 punt 底结构，凹入深度为30mm，这个结构一方面是提升瓶身的竖直放置稳定性，凹底的环形接触边比平底的接触面积更小，在放置到不太平整的桌面时，不容易出现晃动，另一方面凹底结构能够提升瓶身的整体抗内压能力，红酒在储存过程中会因为温度变化产生微量的内部压力，凹底的拱形结构能够将压力均匀分散到瓶底的环形支撑边，避免瓶底受压炸裂。从材质表现来看，模型还原了绿色钠钙硅玻璃的半透明特性，瓶身的壁厚设置为3.2mm，和量产酒瓶的实际壁厚一致，在做渲染验证时，能够准确模拟光线穿过玻璃时的折射、反射效果，还原真实绿玻璃瓶的视觉质感，不需要额外调整材质参数。

　　在实际应用中，这款模型可以用于灌装生产线的拨瓶轮、护板等工装的设计验证，导入装配环境后，可以直接模拟瓶身在输送线上的运动轨迹，验证工装和瓶身的间隙是否合理，避免出现刮擦瓶身、卡瓶的问题；也可以用于包装礼盒的内衬结构设计，根据瓶身的外轮廓尺寸，精准设计EVA内衬的卡槽尺寸，保证酒瓶放入礼盒后不会出现晃动，运输过程中不会因为碰撞破损；还可以用于酒水品牌的视觉宣传物料制作，精准的模型结构能够渲染出逼真的产品效果图，用于电商详情页、线下宣传海报的制作，不需要单独拍摄实物样品。建模过程中严格遵循玻璃容器的成型工艺要求，所有的曲面过渡都做了曲率连续处理，没有出现曲面褶皱、尖角的问题，模型的壁厚均匀，抽壳特征完全符合玻璃吹制的工艺要求，不会出现无法开模、无法量产的结构问题，瓶身的所有尺寸都参考量产红酒瓶的行业通用标准，不需要做额外的尺寸调整就可以直接用于各类设计场景。
