20升桶装水堆叠存储金属架结构

　　该金属架主要面向桶装饮用水仓储、配送站点的周转存储场景，也可适配工业车间同规格圆柱类物料的规整存放需求，解决大重量圆柱状容器堆叠易滚落、空间利用率低的实际问题。日常使用中，这类架体可直接放置于平整水泥地面，配合手动液压叉车完成整架物料的转运，无需额外拆装，适配多数流通环节的装卸作业节奏。

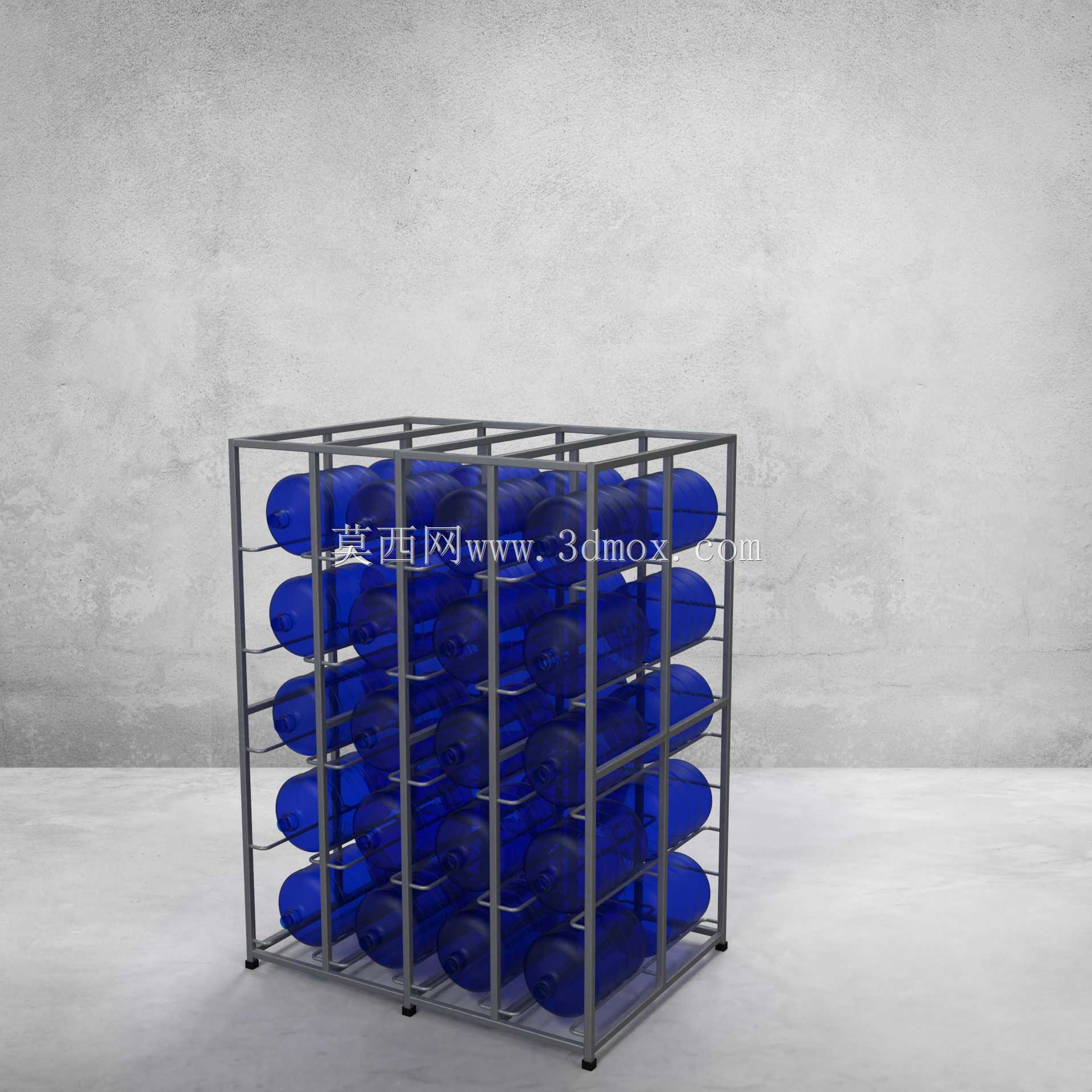

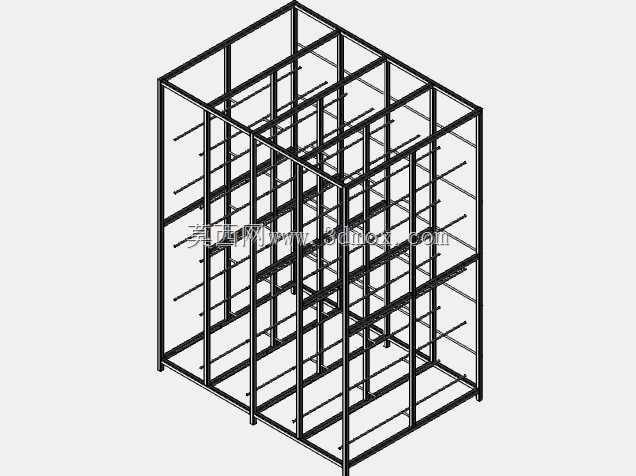

　　从功能特性来看，架体采用方管焊接成型的框架式结构，整体无多余装饰性构件，所有受力杆件均经过载荷校核，单层可承载5只20升标准桶装水的满载重量，五层排布的结构可在单位占地面积内实现25只桶装水的规整存放，相比传统平面堆垛方式，仓储空间利用率提升4倍以上。架体侧方与背部的杆件间距经过反复调整，既可以保证桶装水放入后不会从侧面滑出，又不会遮挡桶身，方便作业人员快速核对桶身标识、检查桶体密封情况。底部四个角位设置有防滑脚垫，直接接触地面时可增大摩擦力，避免整架满载时受外力碰撞发生滑移，脚垫采用耐磨橡胶材质，长期受压不会出现永久变形，也不会对环氧地坪、水泥地面造成刮擦损伤。

　　设计过程中优先考虑了焊接工艺的落地性，所有杆件连接节点均采用满焊处理，焊后打磨去除焊渣与飞溅，避免尖锐边角划伤作业人员或桶体。框架的竖向杆件与横向杆件连接位置增设了三角加强筋，抵消满载时横向杆件受桶身挤压产生的弯曲应力，长期使用不会出现杆件变形、焊点开裂的问题。架体内部每层的承托横杆采用圆弧过渡处理，与20升桶身的圆柱曲面贴合度更高，桶体放置后不会出现局部应力集中导致的桶壁凹陷，也能减少桶身与金属杆件的硬接触磨损。

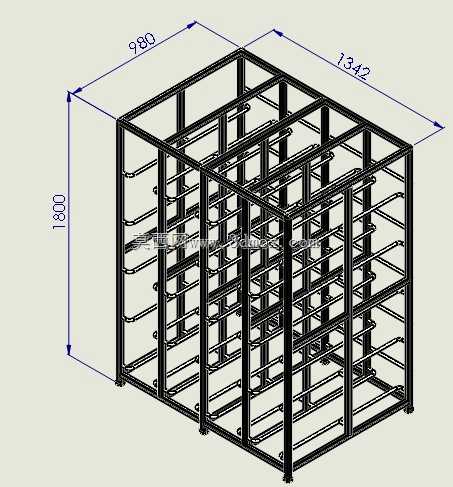

　　外形尺寸方面，架体整体宽度适配标准1.2米托盘的摆放边界，深度刚好容纳单只20升桶的轴向长度，整架满载后总重量控制在手动液压叉车的额定承载范围内，可直接配合托盘完成整架上下货作业，无需人工逐桶搬运。架体的高度设置符合人体工程学作业范围，最上层放置面距离地面1.6米，普通身高的作业人员无需借助登高梯即可完成最上层桶体的取放，降低作业过程中的坠落风险。架体的杆件间距预留了足够的操作空间，取放桶体时手部不会与框架发生磕碰，作业流畅度更高。

　　从安装边界来看，该架体为整体焊接成型结构，到场后无需现场组装，直接放置于平整硬化地面即可投入使用，对地面平整度的容忍度较高，即使地面存在5mm以内的高度差，通过底部脚垫的微量形变即可自动找平，不会出现架体晃动的问题。架体的外轮廓尺寸经过优化，可适配标准货运车辆的内部装载空间，运输过程中可实现多架叠放，不会浪费车厢容积。日常维护仅需定期检查焊点是否出现开裂、脚垫是否出现过度磨损，无需额外的润滑、紧固作业，维护成本极低，适合仓储、配送类场景高频次、大载荷的使用需求。针对部分需要长期在潮湿环境下使用的场景，架体表面可做镀锌或喷塑处理，提升抗锈蚀能力，延长整体使用寿命。
