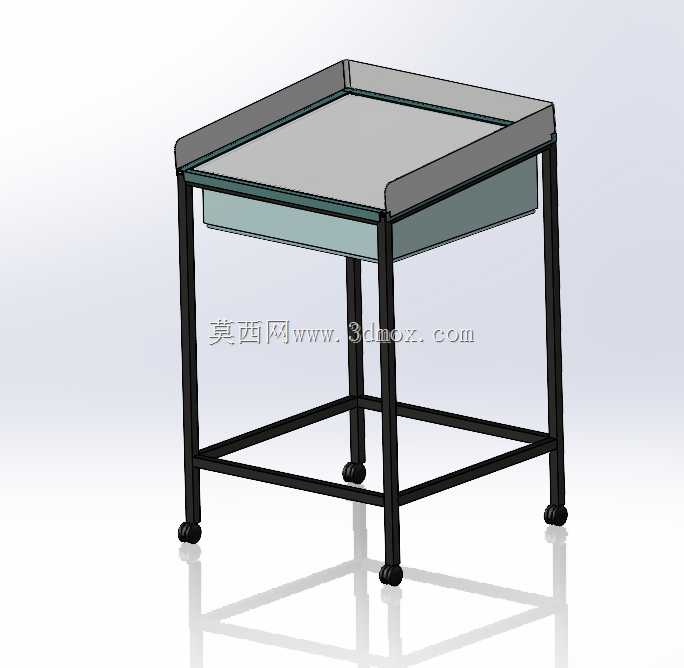

PET瓶坯质量检测专用检查台结构设计

　　在PET瓶坯制造的产线末端质检环节，这类检查台是衔接吹塑工序与成品入库的核心工位工装，区别于通用装配工作台，其结构设计完全围绕瓶坯缺陷排查的操作逻辑展开，没有冗余的功能结构，所有部件的选型与布局都服务于质检效率与判定准确率的提升。

　　从实际使用场景来看，该检查台布置在瓶坯注塑成型后的冷却输送段旁，操作人员站立作业，台体高度适配160-180cm身高从业者的立姿操作区间，台面距离地面高度控制在850mm左右，避免长期俯身或抬臂造成的作业疲劳，这一尺寸是经过多家包装制品厂的工位实测优化而来，既不会因为台面过高导致操作人员肘部悬空，也不会因为台面过低需要弯腰查看瓶坯细节。台体整体占地边界控制在700mm见方的范围内，四条支腿采用方形钢管焊接成型，支腿底部配置可调脚杯，可根据车间地面平整度调整0-20mm的高度差，保证台面始终处于水平状态，避免放置在台面上的瓶坯、检测量具出现滑动偏移。

　　台面结构做了分层设计，最上层是高平整度的哑光不锈钢面板，表面粗糙度控制在Ra0.8以内，不会产生强光反射干扰操作人员对瓶坯表面毛边、凹陷、椭圆度缺陷的观察，同时哑光表面不容易残留塑料碎屑，日常清理只需用无尘布擦拭即可。台面四周设置了高度40mm的围边，围边内侧做了圆弧过渡处理，没有尖锐棱角，既可以防止放置在台面上的待检瓶坯滚落，也避免操作人员磕碰受伤。围边上方内嵌了一圈冷光源LED灯带，光线以45度角斜向投射到台面中心区域，照度控制在800lux左右，刚好能够清晰照亮瓶坯的侧壁与瓶口位置，不会因为光线过强产生眩光，也不会因为光线不足漏过细微的毛边缺陷。

　　台面下方设置了抽拉式储物屉，用来放置检测用的游标卡尺、壁厚千分尺、椭圆度塞规等常用量具，抽屉采用静音滑轨，抽拉行程300mm，操作人员不需要弯腰就可以拿到所需量具，减少无效动作耗时。台体中部设置了一层置物层板，用来临时放置待检与已检的瓶坯周转箱，层板承重不低于50kg，满足单批次200只瓶坯的临时存放需求，层板与支腿采用螺栓连接，不需要焊接固定，后期如果需要调整层板高度，可以松开螺栓上下移动固定位置，适配不同高度的周转箱尺寸。

　　从功能逻辑上看，该检查台的检测区域做了明确划分：台面靠近操作人员的1/3区域是待检区，中间1/3区域是检测操作区，靠近灯带的1/3区域是已检合格区，不合格品则放置在台面右侧的专用挂置废料盒内，整个操作动线是从左到右单向流动，避免待检与已检产品混放。检测操作区的面板上预留了三个嵌入式定位座，分别对应不同口径的PET瓶坯放置需求，定位座采用尼龙材质加工，不会刮伤瓶坯表面，操作人员只需要将瓶坯插入对应口径的定位座，就可以360度转动瓶坯查看各个面的缺陷，不需要手持瓶坯反复调整角度，单只瓶坯的检测时间可以缩短2秒左右，按照单班8小时检测12000只瓶坯的产能计算，累计可以节省近7小时的操作时间。

　　支腿之间的横撑采用20*20mm的方管焊接，除了提升台体整体结构稳定性之外，横撑的高度刚好适配操作人员的脚部放置空间，不会出现硌脚的问题，台体整体承重不低于150kg，即使放置满箱的瓶坯与检测工具，也不会出现台面变形、支腿晃动的问题。所有金属结构件表面都做了喷塑处理，颜色采用浅灰色，不容易显脏，同时符合车间生产设备的视觉统一要求，焊接位置都做了打磨抛光处理，没有焊渣、毛刺残留，避免勾挂操作人员的工作服。

　　在设计过程中，特意规避了通用工作台的冗余设计，比如不需要配置电源插座、气动接口等非必要部件，因为瓶坯质检过程不需要用到电动或气动工具，减少不必要的部件可以降低制造成本，同时减少后期的维护点。台体的所有连接位置都采用标准件螺栓固定，不需要现场焊接，运输过程可以拆成平板包装，到现场后只需要用内六角扳手就可以完成组装，组装时间不超过20分钟，不需要专业安装人员操作。可调脚杯采用橡胶底座，与地面接触的摩擦力足够，即使操作人员靠在台体上作业，也不会出现台体滑移的问题，同时橡胶底座不会划伤环氧地坪地面，适配大部分食品包装车间的地面防护要求。

　　实际投产使用后，这类检查台可以将瓶坯质检的漏检率控制在0.1%以内，相比直接在输送线上进行检测的方式，准确率提升了近3个百分点，同时操作人员的疲劳度明显降低，单班连续作业4小时也不会出现肩部、腰部的明显酸痛。台体的结构没有复杂的传动部件，日常维护只需要定期检查脚杯的调节是否顺畅、灯带的亮度是否正常即可，整体使用寿命不低于8年，能够满足PET瓶坯生产车间长期连续使用的需求。
