纹身工作台专用电动线性推升执行机构

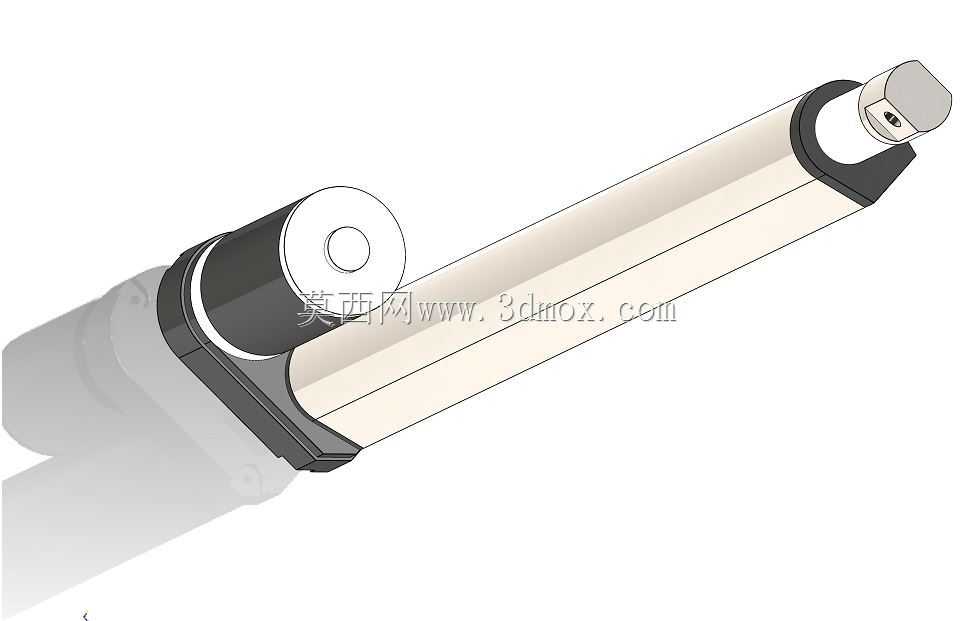

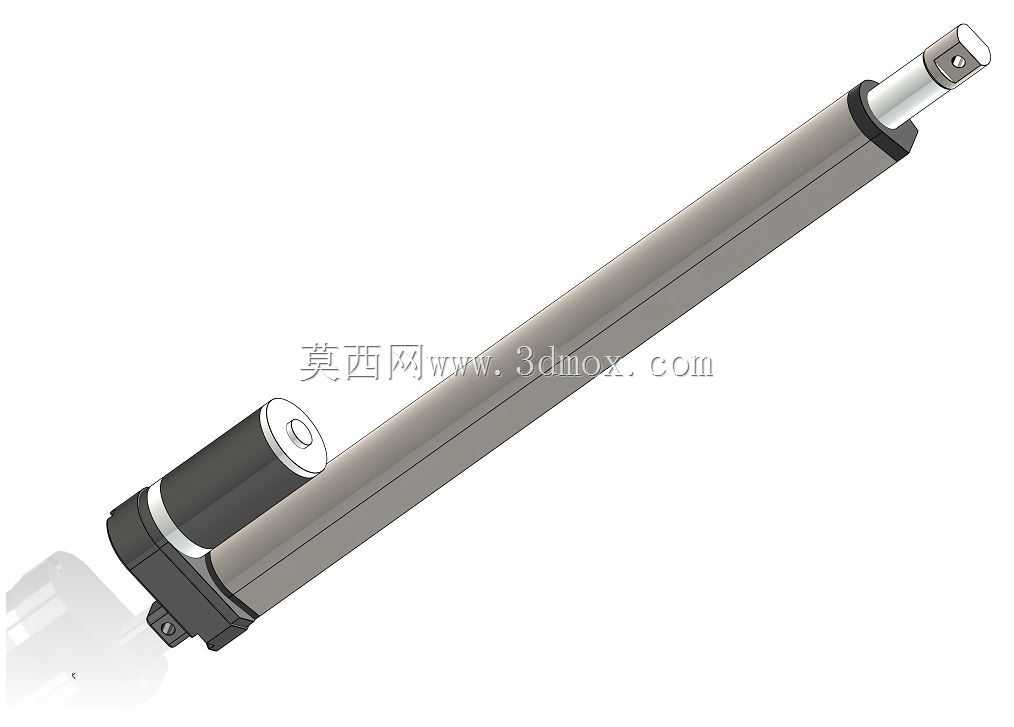

　　在纹身作业场景中，作业台的高度调节精度、运行平稳度直接影响纹身师长时间操作的疲劳度与作业精度，这款适配纹身桌的线性执行机构，正是针对这类轻载精密升降场景做的定向结构优化。不同于工业重载场景下的大推力推杆，这款执行器的推力标定完全匹配纹身工作台的负载区间，既不会因为推力冗余造成结构体积过大挤占桌下腿部空间，也不会因为推力不足导致台面承重后出现沉降偏移。从结构布局来看，驱动电机采用侧置平行布局，通过内置的减速齿轮组将电机的高转速低扭矩输出转换为推杆的低转速高扭矩直线输出，这种布局相比同轴直驱结构，能有效压缩执行器的轴向总长度，在相同安装行程下，缩回状态的整体尺寸更短，适配纹身桌下方局促的安装空间，不会出现推杆缩回后仍突出桌架、磕碰操作人员腿部的问题。

　　安装边界层面，执行器两端的铰接安装孔位做了通用化尺寸设计，两端铰接点的中心距在完全缩回状态下控制在常规桌类升降机构的适配区间，伸出总行程覆盖纹身作业常用的坐姿、站姿操作高度差，安装时不需要对现有纹身桌的钢架结构做大规模切割改造，只需要在桌架的上下横梁对应位置焊接匹配的铰接耳板即可完成固定，铰接结构自带的小角度偏转余量，能抵消桌架加工时的孔位同轴度误差，避免推杆运行过程中出现别卡、磨损加剧的问题。外管采用高强度铝合金型材做表面阳极氧化处理，表面硬度高，日常使用中被工具磕碰、被清洁试剂擦拭都不会出现表层脱落锈蚀的问题，推杆的伸出杆表面做了镀硬铬处理，表面粗糙度控制在很低的水平，配合内置的导向滑套，往复运行过程中的径向间隙极小，台面承重后不会出现左右晃动摇摆的情况，保证纹身作业时针头的稳定性。

　　功能特性上，这款执行器内置了行程限位开关，当推杆运行到完全伸出、完全缩回的两个极限位置时，会自动切断电机供电，不需要外部额外加装限位传感器，简化了配套控制电路的设计，用户只需要外接正反转控制开关即可完成升降操作，内置的过载保护结构能在台面负载超过额定推力时自动切断动力，避免电机长时间堵转烧毁，也能防止过度顶升造成桌架结构变形。实际使用过程中，执行器的运行速度控制在适合精细调节的区间，点动控制时可以实现毫米级的高度微调，纹身师可以根据不同操作部位、不同操作习惯随时调整台面高度，全程运行噪音极低，不会在安静的纹身作业环境中产生干扰噪音。

　　设计思路上，这款执行器没有盲目追求工业级的高防护等级，而是针对室内使用场景做了成本与性能的平衡，外壳接缝处做了基本的防尘处理，能阻挡日常使用中的灰尘、纹身操作中产生的少量色料飞沫进入内部结构，同时控制了整体重量，单人即可完成安装更换。内部的传动螺母采用自润滑耐磨材质，长时间往复运行不需要额外加注润滑脂，后期维护成本极低，传动间隙经过预压调整，台面升降过程中不会出现反向空程，调节高度时的反馈感直接清晰，不会出现操作开关后台面延迟动作的问题。从结构建模的角度来看，这款执行器的所有配合尺寸都经过装配校验，电机与外管的连接位置、减速箱的齿轮啮合间隙、推杆与导向套的配合公差都做了合理预留，建模时还原了所有安装细节，包括两端铰接孔的衬套结构、外管表面的安装定位槽、电机尾部的接线出线位置，能直接导入纹身桌的整体装配体中做干涉检查，不需要再对模型做二次修整，方便设计人员直接套用在同类轻载升降工作台的结构设计中，缩短整体设计周期。
