小型电源配套电子防护盒结构设计

　　在低压电源配套的电气安装场景里，这类小型电子盒常被用于容纳电源侧的辅助控制电路板、接线端子排或是小型信号变送模块，多数应用在工业控制柜内部、小型桌面电源设备的内置安装位，也可作为外置式电源信号转换模块的独立防护外壳，适配室内干燥无强腐蚀的电气安装环境，能够为内部电子元件提供基础的物理防护与绝缘隔离，避免安装、运维过程中误触带电部件，同时阻挡环境中的浮尘堆积在元件引脚处造成的接触不良、绝缘下降问题。

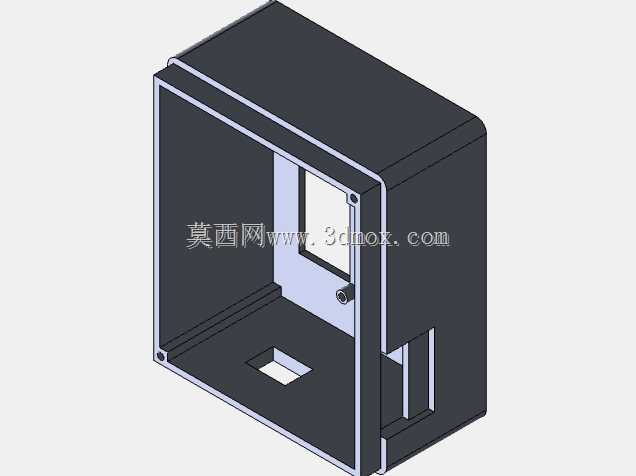

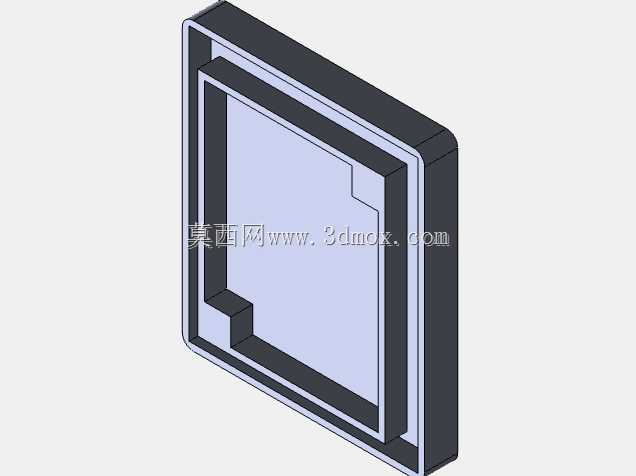

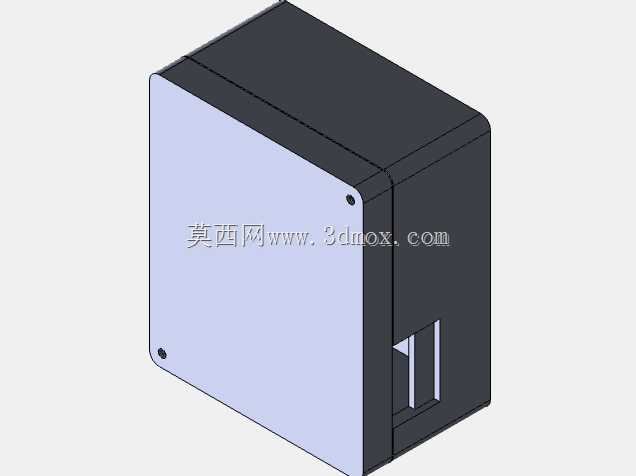

　　从结构设计来看，这款壳体采用分体扣合式结构，主体分为盒身与端盖两个核心部件，盒身采用近似立方体的腔体结构，侧壁预留了一处开槽结构，该位置可用于安装电源输入输出的接线座、信号接口或是状态指示灯的透光件，无需后期对壳体进行二次切割加工，减少现场装配的工作量。端盖通过四角的紧固螺丝与盒身连接，螺丝孔位做了沉台设计，紧固后螺丝头不会突出端盖平面，既能够保证外观的平整性，也避免螺丝突出造成的安装干涉，端盖与盒身的贴合面做了止口结构设计，扣合后能够实现较好的贴合度，减少缝隙，避免浮尘从拼接处进入腔体内部，同时也能提升壳体整体的结构刚性，减少拼接处的形变余量。

　　在安装边界的考量上，这款壳体的外形尺寸适配常规的DIN导轨安装空间，也可通过盒身背部预设的安装孔位直接固定在设备安装板上，腔体内部的净空间能够容纳尺寸在常规范围内的小型PCB板，腔体侧壁预留的卡槽结构可直接固定PCB板，无需额外设计安装支架，减少内部装配的零件数量。设计过程中优先考虑了装配的便捷性，所有棱角处均做了小半径的倒角处理，既避免加工、装配过程中锐边划伤操作人员，也能够减少塑料注塑成型过程中的应力集中问题，提升壳体零件的成型良品率。侧壁的开槽位置做了加厚处理，在安装接口部件时能够提供足够的结构强度，避免插拔接线时造成壳体开裂。

　　这类壳体的壁厚设计均匀，既能够满足基础的防护强度要求，也不会因为壁厚过大造成材料浪费或是成型周期过长，适配批量注塑生产的工艺要求。在实际选型应用时，需要确认内部元件的总高度不超过腔体的净深度，避免扣合端盖时挤压内部元件造成引脚脱焊或是元件损坏，同时侧壁开槽的尺寸需要与选用的接口部件尺寸匹配，保证接口安装后能够与壳体贴合紧密，不留过大缝隙。对于需要在户外或是高湿度环境使用的场景，可在止口位置加装密封胶条，提升壳体的防护等级，不过这款基础结构的设计定位是室内常规电气环境使用，优先保证结构简单、装配便捷、成本可控，满足大部分低压电源配套场景的防护需求。从结构建模的角度来看，这款壳体的特征逻辑清晰，所有配合面的公差预留符合常规塑料件的设计规范，止口的配合间隙、螺丝孔的柱位加强筋设计都符合注塑件的设计要求，不会出现壁厚不均导致的缩痕问题，加强筋的厚度控制在合理范围内，既能够提升盒身的结构强度，也不会在成型过程中造成表面缩水。端盖的平面度通过背部的加强筋结构保证，避免大平面成型后出现翘曲变形，影响与盒身的贴合效果。
