仿牙膏造型小型生物反应罐体结构

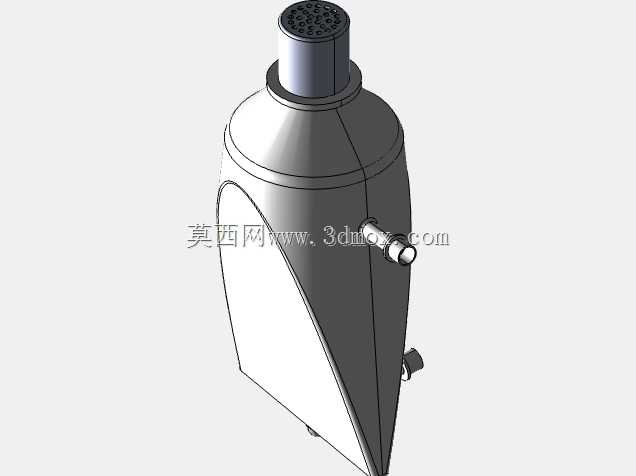

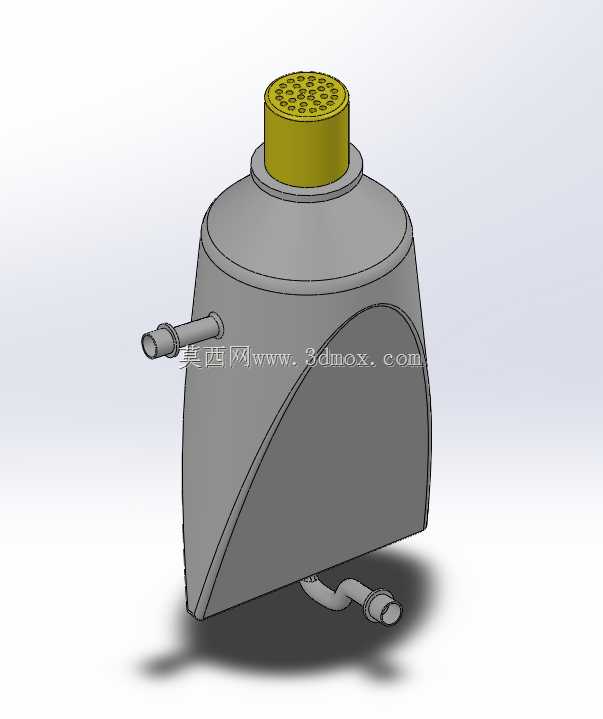

　　这款异形罐体结构最初的设计切入点，是小批量实验室级生物反应场景的空间适配需求——常规立式圆柱反应罐在桌面级实验台布置时，往往存在径向占用空间大、侧面管路接驳后易超出操作台边缘、顶部接口操作时需要抬臂过高的问题，而这款采用斜切弧面造型的罐体，恰好能贴合实验台角落的L型边界放置，把原本圆柱罐体浪费的边角空间充分利用起来，单台设备的桌面占用面积比同容积圆柱罐缩小近三成。从功能实现层面看，顶部带密集通孔的黄色端盖是排气与接种共用的接口区，多孔结构既可以满足反应过程中的无菌透气需求，也能作为多通道补料管路的固定基座，不用额外在罐体侧壁开孔加装补料接头，减少了罐体密封点位的泄漏风险。侧面斜向伸出的管路接口是进料口，安装高度刚好匹配实验室常用的蠕动泵出液口高度，不用额外弯折管路就能完成进料管路的接驳，能降低管路弯折导致的流道阻力变化，避免进料流速不稳定影响反应过程参数控制。罐体底部伸出的弯管接口是出料与排空口，位置刚好落在罐体斜切面的最低点位，反应完成后罐内的物料可以依靠重力完全排空，不会在罐底残留积液，减少后续清洗的工作量，也能避免不同批次反应的物料交叉污染。

　　设计过程中没有沿用常规反应罐的对称回转体结构，而是把罐体的一个侧面做成平直斜切面，这个平面既可以作为安装定位面，在罐体固定时直接贴合安装支架的立面，不用额外加工定位凸台，也能在这个平面上粘贴温度、PH值传感器的贴片探头，不用在罐体壁上焊接传感器安装座，降低罐体焊接加工的变形风险。从安装边界来看，罐体整体高度控制在280mm以内，最大宽度不超过220mm，顶部接口的外径为80mm，侧面进料接口的中心高度距离安装基准面为160mm，底部出料接口的最低点距离安装基准面为20mm，所有外接管路的接驳方向都避开了安装面一侧，安装时只需要在支架上预留对应罐体底部轮廓的定位槽，就能完成罐体的快速固定，不需要额外的压紧结构。

　　这种异形结构的罐体在壁厚设计上采用了渐变壁厚处理，弧面区域的壁厚为4mm，平直斜切面的壁厚加厚到5mm，既保证罐体整体能承受0.1MPa的工作正压，也能避免平直面在承压时出现外鼓变形，影响安装定位精度。顶部端盖和罐体采用快装卡箍连接，密封面做了R3的圆角处理，安装密封圈时不会出现密封圈被切边的问题，拆卸清洗时只需要松开卡箍就能取下顶盖，对罐体内部进行无死角清洁，适合小批量多批次的生物反应实验使用，比如微生物菌种扩培、酶催化反应这类对罐体清洁度要求高、单批次反应量不大的场景。

　　和常规圆柱反应罐相比，这种造型的罐体在做外壁伴热时，平直的斜切面可以更好地贴合加热膜，加热膜和罐壁的接触面积能达到95%以上，比圆柱面贴合加热膜的热传导效率高15%左右，能减少罐内温度场的不均匀性，保证反应过程中物料温度的一致性。在管路布局上，三个外接接口的朝向分别对应三个不同的操作方向，进料、排气、出料的管路不会出现交叉干涉，操作人员在接驳管路时不用侧身避让其他管路，操作便利性比常规对称布局的罐体更好。罐体底部的弧形过渡结构做了圆滑处理，没有直角死角，物料在罐内搅拌混合时不会出现流动死区，即使是带有少量固体颗粒的反应物料，也不会在罐底沉积，能保证反应过程中物料混合的均匀性。
