创想星云双轴可调监控摄像头结构

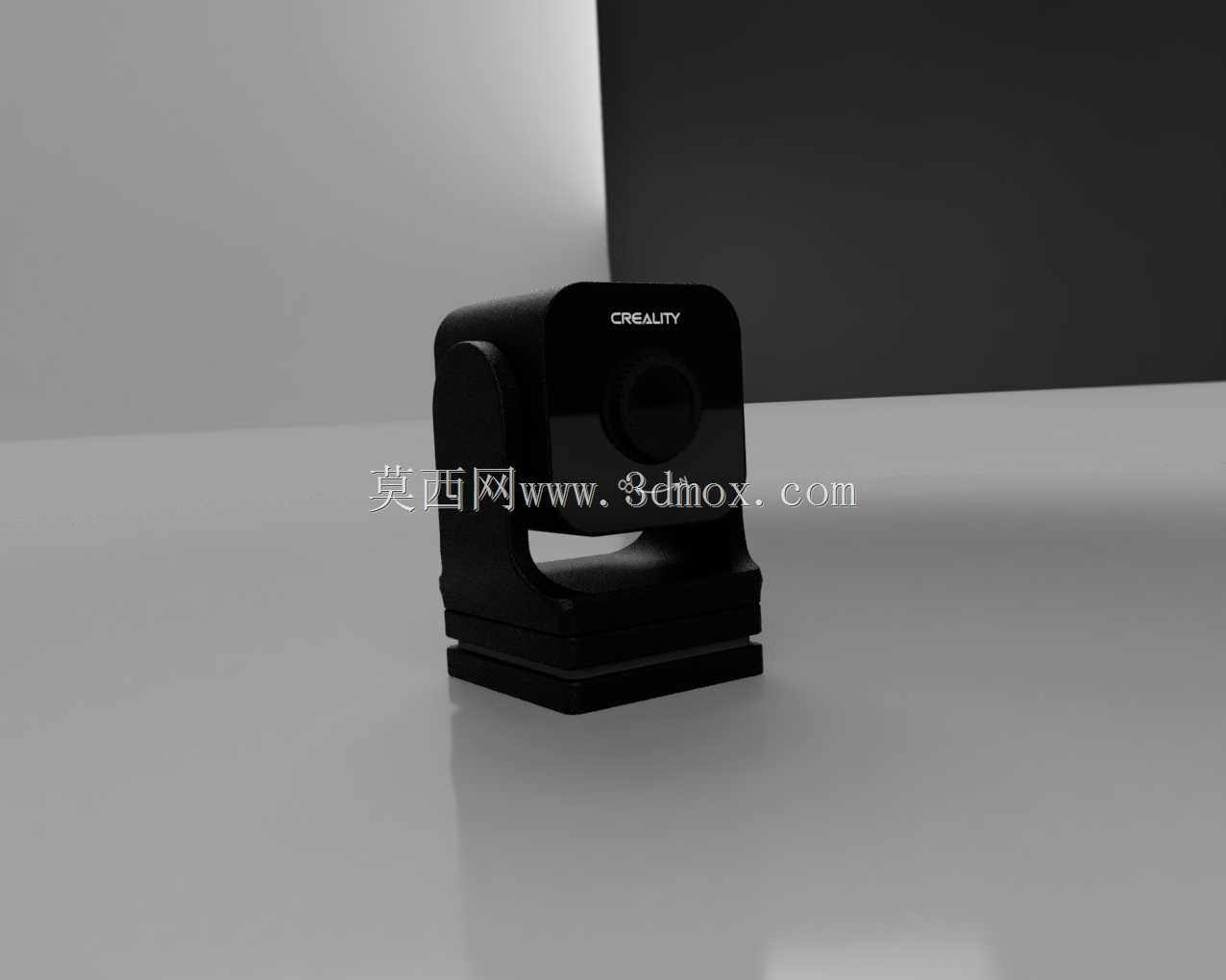

　　这款双轴可调摄像头结构，最初是为桌面级3D打印设备的远程监控场景开发的配套组件，在实际的FDM打印作业场景里，操作人员往往无法全程守在设备旁，需要通过外置摄像头实时观察打印首层附着情况、耗材进给状态、打印件翘曲变形等问题，避免长时间无人值守出现打印失败造成耗材与时间的浪费。不同于市面上常见的固定视角摄像头，这款结构的两个旋转轴均做了可调阻尼设计，水平方向的旋转轴设置在底座与支架的连接位置，可实现360度水平方向的视角覆盖，垂直方向的俯仰轴设置在镜头模组与L型支架的连接处，可实现上下近180度的俯仰角度调节，两个转轴的阻尼力度经过反复调试，既可以在调整到目标角度后保持稳定不滑落，也不需要过大的操作力度就能完成视角调整，适配不同安装高度、不同摆放位置的监控需求。

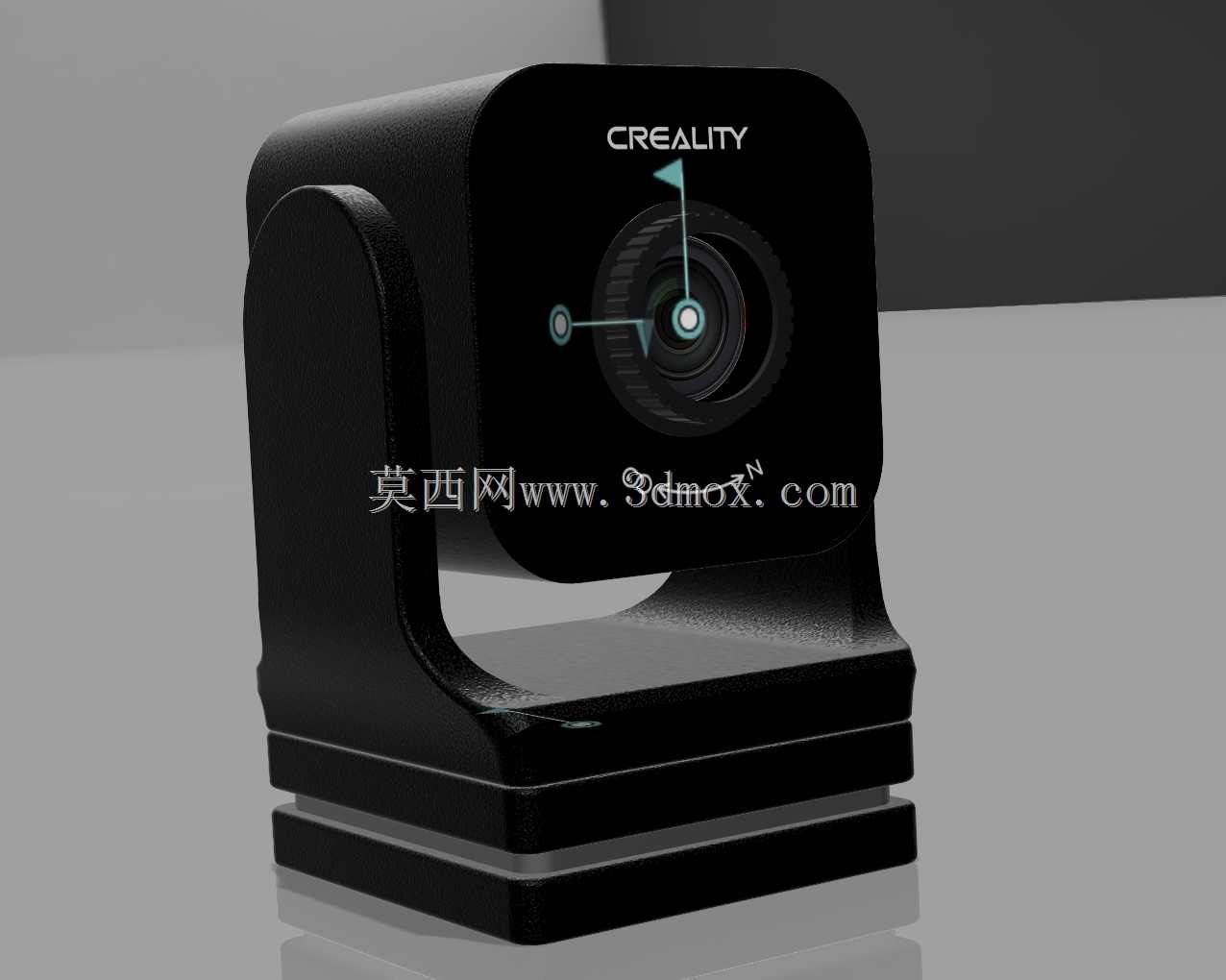

　　设计过程中没有完全照搬原厂公开的外观参数，而是结合实际拆机测量的尺寸、公开的产品规格表参数，再对照实拍照片的比例做逆向建模修正，建模时特意将FOV视场角覆盖范围做了内置处理，把镜头的视场边界直接整合到镜头模组的内部结构参考里，方便后续做安装位置校核时，直接就能判断视角是否会被支架、底座或者周边的设备结构遮挡，不用再单独导入视场角参考文件。整个结构的安装边界做了紧凑化处理，底座部分采用三层阶梯式的堆叠结构，既保证了放置时的稳定性，也预留了底部粘贴双面胶或者螺丝固定的安装位，不管是直接粘贴在3D打印机的框架型材上，还是放置在设备旁的工作台面，都能保持稳固，不会因为设备运行的振动出现位置偏移。

　　镜头模组部分的外壳做了圆角过渡处理，避免尖锐边角在安装调试过程中划伤操作人员或者刮碰到打印设备的线材，镜头中心的位置做了同轴度的基准标注，方便后续如果要替换不同焦距的镜头模组时，可以直接以这个基准做定位，不用重新调整整个支架的安装位置。L型的连接支架在受力位置做了加厚处理，因为长期使用中反复调整俯仰角度时，支架与转轴的连接位置是应力集中的区域，如果壁厚过薄很容易出现疲劳断裂，加厚处理后可以大幅提升结构的耐用性，同时支架的内侧做了走线槽设计，摄像头的连接线可以顺着支架内侧、底座的走线孔引出，不会外露在结构外面，既避免线材被转动的转轴磨损，也让整体外观更整洁，不会因为线材杂乱影响视角调整。

　　在实际的应用拓展中，这个结构也可以脱离3D打印场景使用，比如作为桌面直播的辅助摄像头支架、小型设备的运行状态监控支架，甚至可以改装到小型自动化设备上做视觉检测的镜头固定结构，因为双轴可调的结构本身就具备很强的视角适配性，只要安装尺寸匹配，就能快速部署。建模过程中对各个配合面的公差做了合理预留，转轴位置的配合间隙控制在0.1mm到0.15mm之间，既保证转动的顺畅度，也不会出现旷量导致镜头晃动，底座与支架的连接位置做了限位结构，避免水平旋转时过度转动拉扯到内部的线材，俯仰轴的上下两端也做了硬限位，防止调整角度过大时扯断镜头与线材的连接焊点。

　　整个结构的外形没有做多余的装饰性设计，所有的曲面和结构都是为了实现功能服务，镜头正面的品牌标识位置做了下沉处理，如果是自行3D打印制作这个结构，可以在这个位置粘贴自定义的标识或者直接做填平处理，不会影响整体的结构强度。底座的重量经过配比设计，在不额外增加配重块的情况下，依靠自身结构的重量就能保证在常规桌面放置时的稳定性，如果是需要倒装在设备顶部或者侧面的场景，底座上预留的两个M3螺丝安装孔可以直接用螺丝固定在型材或者板材上，不需要额外做打孔改装。

　　从结构设计的角度来看，这类小型双轴云台结构的核心难点在于阻尼的稳定性和长期使用的耐用性，这款结构在转轴位置没有采用复杂的阻尼油结构，而是依靠接触面的过盈配合来实现阻尼效果，这样的设计既降低了加工和组装的难度，不管是用FDM3D打印制作还是用机加工方式生产，都不需要额外采购阻尼转轴配件，直接通过打印参数或者加工公差的调整就能控制阻尼力度，后期如果阻尼出现衰减，只需要在转轴位置增加一片薄的阻尼垫片就能恢复原有效果，维护成本很低。同时整个结构的零件数量很少，除了镜头模组本身的电子元件外，结构件只有底座、L型支架、镜头外壳三个主要部分，组装时不需要复杂的工具，直接卡合就能完成装配，非常适合小规模的自制或者小批量生产。
