塑壳式电路断路器内部结构三维设计

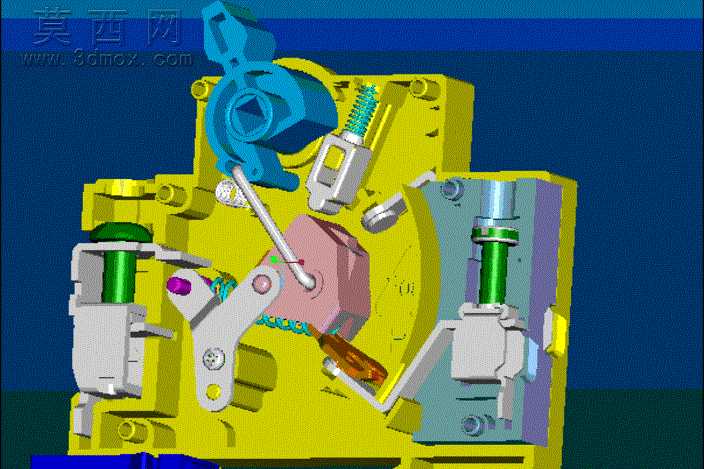

本模型为电路断路器的全结构三维建模成果，完整还原了塑壳断路器内部的所有功能组件，建模过程严格遵循低压电器的实际装配逻辑，对每一个零件的尺寸公差、装配间隙都做了精准的参数化设定，可直观呈现断路器的完整工作原理。模型搭建阶段，首先按照断路器的功能分区完成基座框架的建模，黄色的绝缘基座作为所有组件的承载主体，预留了各个功能模块的安装定位槽、卡扣结构与接线端子安装位，确保各组件装配后无干涉错位。操作机构部分还原了蓝色的操作手柄、连杆传动组件、锁扣与跳扣结构，对铰接位置的销轴、复位弹簧都做了独立建模，弹簧的螺距、线径参数完全匹配实际零件规格，可直观展示手柄分合闸过程中连杆的传动轨迹与锁扣的卡合脱开逻辑。触头系统部分还原了绿色的绝缘支撑柱、银合金触头组件、动触头支架与软连接结构，对触头的接触弧度、超程间隙都做了精细化还原，能够清晰展示触头闭合、分断过程中的动作路径。灭弧系统部分还原了栅片式灭弧室的结构，每一片灭弧栅片的间距、引弧角的角度都按照实际灭弧原理做了参数化设置，同时还原了粉色的热脱扣组件、电磁脱扣组件，包括双金属片的弯曲弧度、电磁线圈的绕制结构、铁芯的动作行程，完整呈现过载、短路故障时脱扣机构的触发逻辑。材质渲染阶段，为不同功能零件匹配了对应的材质属性：绝缘基座采用哑光阻燃工程塑料材质，金属传动件采用镀锌钢材质，触头部分采用银合金亮面金属材质，弹簧采用弹簧钢材质，接线端子采用紫铜镀锡材质，不同材质的粗糙度、反光度参数都经过调试，渲染后各零件辨识度极高，可清晰区分不同功能模块。整个模型采用自顶向下的装配设计思路，所有零件之间保留了正确的装配约束关系，可通过运动仿真模拟断路器分合闸、故障脱扣的完整动作过程，清晰展示内部各组件的联动逻辑，能够直观解释断路器如何在正常工况下接通分断电路，在过载、短路故障时快速切断电路实现保护，可用于低压电器的结构教学、产品设计参考与原理演示场景。
