SHT20温湿度传感器配套防水罩结构设计

　　在户外温湿度采集、工业环境监测、农业大棚传感布设这类场景里，裸露的SHT20温湿度传感元件很容易受凝露、粉尘、喷淋水汽影响，轻则读数漂移，重则引脚腐蚀失效，这款配套的防水罩就是为解决这类防护痛点设计的适配结构。从实际使用的边界条件来看，这款防水罩总高68mm，最大径向宽度16.5mm，属于小尺寸防护配件，安装时不需要给传感节点预留过大的布设空间，不管是嵌装在设备壳体的预留孔位，还是搭配线缆做外置传感探头的外层防护，都不会占用过多结构空间，适配多数紧凑型传感采集终端的安装需求。

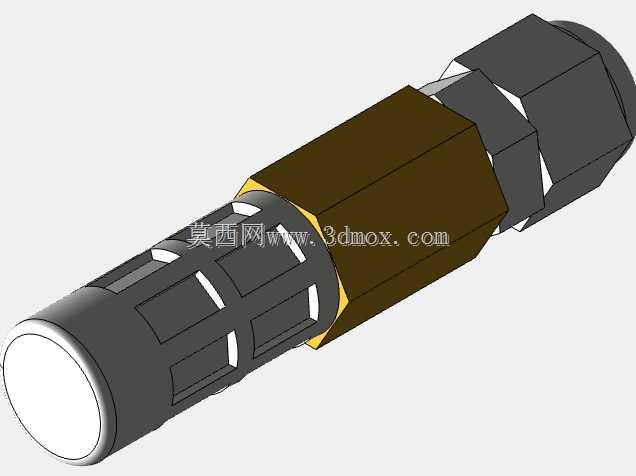

　　设计上采用了分段式的六角结构布局，靠近接线端的两段六角卡位，一方面是方便安装时用标准扳手夹持施力，能把罩体和配套的基座拧紧到位，避免长期受震动出现松脱，另一方面六角的平面结构也能防止罩体在安装孔内发生跟转，保证装配时的扭矩能有效传递到螺纹配合面，不会出现拧不紧或者拧过力滑牙的问题。罩体中段的棕色防护段做了全封闭的实体结构，这部分主要用来包裹传感元件的核心引脚区域，隔绝液态水直接接触电路，同时靠近传感探头端的黑色段做了带格栅的镂空结构，这部分的设计平衡了防护性和传感性能——既可以阻挡大颗粒粉尘、飞溅的水滴直接冲到传感芯片表面，又能保证空气可以正常流通，让温湿度元件能准确接触到外界环境的空气，不会因为全封闭结构导致腔体内空气滞留，出现温湿度读数滞后、偏差大的问题。探头最前端做了圆弧收边的端盖结构，边缘做了圆滑过渡，没有尖锐的毛刺棱角，安装时不会划伤操作人员的手，也不会刮破配套的线缆绝缘层。

　　从功能特性来看，这款防水罩的防护等级可以满足日常户外喷淋、高湿凝露场景的使用需求，罩体和基座配合的位置做了限位台阶，装配时可以搭配密封圈使用，进一步提升接缝处的防水能力，避免水汽从螺纹缝隙渗入内部接触电路。格栅的缝隙尺寸经过匹配设计，既能保证空气交换效率，又能阻挡常见的飞虫、大颗粒扬尘进入罩体内部，减少传感元件表面的积灰，降低长期使用后的维护频率。在实际选型适配时，这款结构专门匹配PEG70-G规格的传感接头，不需要额外做结构修改就可以直接装配，能缩短传感探头的开发周期，不需要从零开始设计防护外壳，直接套用就可以完成外置探头的防护结构搭建。

　　建模过程中对各个配合面的公差做了合理预留，六角卡位的对边尺寸符合标准扳手的夹持尺寸范围，安装时不需要定制专用工具，用常规的活动扳手或者开口扳手就可以完成装配作业。镂空格栅的壁厚做了均匀化处理，不管是采用机加工还是注塑工艺生产，都不会出现壁厚不均导致的缩痕、变形问题，结构强度可以满足常规安装场景的受力需求，正常拧紧装配时不会出现壳体开裂的情况。整体的分段式结构也方便后续拆解维护，如果需要更换内部的传感元件，只需要拧开罩体就可以操作，不需要破坏整体的布线结构，维护操作十分便捷。在实际的工程应用里，这类防护罩经常用在户外气象监测站、冷链运输温湿度采集节点、工业厂房环境监测探头、农业物联网传感终端这类设备上，解决小尺寸温湿度传感器在复杂环境下的防护难题，在保证传感检测精度的前提下，提升传感探头的环境适应能力，延长元件的使用寿命，减少现场维护的工作量。
