亮绿配色工业管道压力表外观结构设计

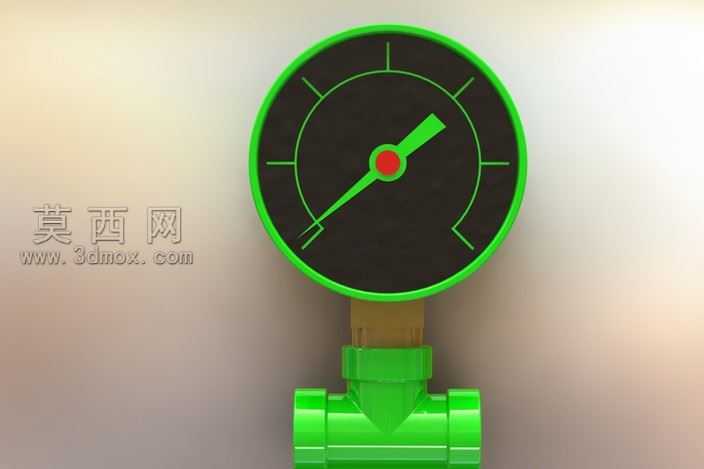

本作品为工业管道配套的压力表外观三维设计方案，建模阶段以工业常用径向压力表的真实结构比例为参考基准，先通过草图绘制勾勒出圆形表盘、中心转轴、指针、下部连接阀体的基础轮廓，再通过旋转、拉伸、布尔运算等三维建模操作完成各部件的实体构建，严格把控表盘直径与下部阀体通径的比例关系，还原压力表安装在管道上的真实尺寸适配逻辑。材质与渲染阶段，为突出设计的视觉辨识度，将表盘外圈包边、下部三通连接阀体设置为高光亮面的亮绿色塑料材质，模拟工业设备中常用的彩色工程塑料外壳质感；表盘基底采用深黑色哑光磨砂材质，降低环境反光对刻度读取的干扰；指针采用与外圈同色系的亮绿色材质，中心转轴位置设置正红色圆形点缀，强化指针转轴的视觉定位；下部阀体与管道衔接的部位做了细微的倒角处理，模拟金属阀体包塑后的圆润过渡效果，渲染时采用柔和的正面漫射光源，避免表盘区域出现过重阴影，清晰呈现表盘的刻度布局与指针形态。结构设计上，表盘内部设置了长短双指针结构，长指针用于主压力数值指示，短指针用于压力量程限位提示，表盘表面刻画了十字主刻度线与斜向细分度线，刻度线采用与表盘基底形成强对比的亮绿色，保证读数时的视觉清晰度；下部采用三通式连接结构，两侧为水平管道接口，中部向上延伸出表体连接座，还原压力表在管路中直通式安装的结构特征，连接座与表体的衔接处做了阶梯式限位结构，模拟真实压力表的密封安装定位逻辑。整体设计思路围绕工业现场的视觉识别需求展开，采用高饱和度的亮绿色作为主色调，区别于常规工业压力表的灰黑金属配色，能够在复杂的管路系统中快速被操作人员定位识别，同时哑光黑表盘与亮色指针、刻度的搭配，兼顾了读数的清晰性，模型各部件的衔接处均做了工业产品应有的圆角与倒角处理，避免尖锐棱角，符合工业仪表的外观设计安全规范，整体造型简洁规整，既还原了真实压力表的功能结构特征，又通过配色优化提升了产品的视觉识别属性。
