三耳带轴轭式传动连接构件

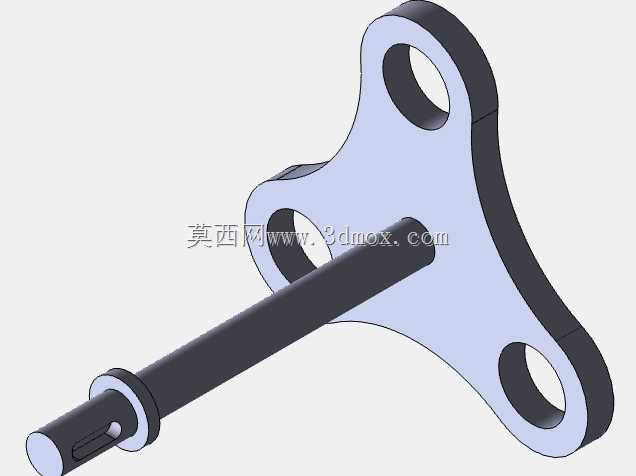

　　在电源变压器的内部动力传递与结构限位场景中，这类带三耳安装位的轴式轭构件，是衔接动力输入与动作输出的核心受力零件，日常也会在小型自动化设备的间歇传动工位、轻工机械的定位联动结构中见到它的应用。从实际装配逻辑来看，这个构件的长轴段承担扭矩传递功能，轴端预留的扁位结构是为了和配套的传动轮、拨叉类零件形成周向固定，避免传动过程中出现相对打滑，轴身上的两处环形凸台分别对应轴向限位的两个接触面，一处贴靠安装基座的端面，另一处用来卡装限位挡圈，不需要额外加装轴套就能控制轴段的轴向窜动量，装配时能减少零件数量，降低累计装配误差。

　　三耳式的盘状基体是这个构件的核心受力部分，三个沿圆周均匀分布的安装孔，孔位的中心距公差控制在±0.02mm范围内，安装时通过销轴或者紧固件和相邻的联动轭架、摆臂构件连接，这种三孔均布的设计相比两孔结构，能在承受交变冲击载荷时分散应力，不会因为单个连接位的松动导致整个传动链路失效，盘体的边缘做了圆弧过渡处理，没有尖锐的应力集中棱角，在长期承受往复摆动载荷的工况下，能有效降低疲劳开裂的风险。

　　设计之初，这个构件的尺寸边界是严格按照配套变压器的内部安装腔室来设定的，长轴的总长度要保证轴端伸出安装基座后，能完整套装配套的传动齿轮，同时不会和腔体内的绕组、绝缘隔板产生运动干涉，盘体的最大外圆直径控制在三个安装孔中心所在圆周的1.2倍，既保证了盘体自身的结构强度，又不会过多占用腔体内的布线空间，轴段的直径和安装孔的直径做了等强度匹配，按照传递额定扭矩12N·m的工况计算，轴段的抗扭截面系数和安装孔的承压面强度刚好匹配，不会出现轴段还没达到屈服强度，安装孔就先被压溃的情况。

　　从实际使用场景来看，这类构件在小型电源变压器的调压机构里，负责带动触点支架做小角度的往复摆动，实现输出电压的档位切换，也有部分同结构的零件会用在自动化生产线的小型工件分料机构里，作为摆臂传动的核心连接轭件，带动分料拨片做定角度的往复动作。建模的时候要注意，轴段和盘体的衔接位置要做R2的圆角过渡，不能直接做直角衔接，否则在热处理或者长期受力时，这个衔接位置很容易出现应力断裂，三个安装孔的端面要做锪平处理，保证紧固件安装时端面贴合度达到85%以上，避免连接后出现附加的弯曲应力，轴端的扁位要和轴线保持平行，扁位的厚度公差按照h7级精度控制，保证和配套零件的配合间隙在合理范围内，不会出现传动卡滞或者间隙过大的问题。另外，盘体的两个端面要保证和轴段的轴线垂直，垂直度公差控制在0.015mm以内，否则安装后盘体摆动会带动轴段出现径向跳动，长期运行会加剧支撑位的磨损，缩短整个传动机构的使用寿命。在实际选型替换的时候，要重点核对三个安装孔的中心距尺寸、轴段的有效配合长度、轴端扁位的尺寸这几个核心安装边界，只要这几个参数和原有零件匹配，不需要修改其他相邻结构就能直接替换使用，适配性很强。
