小型石油运输罐车三维结构设计

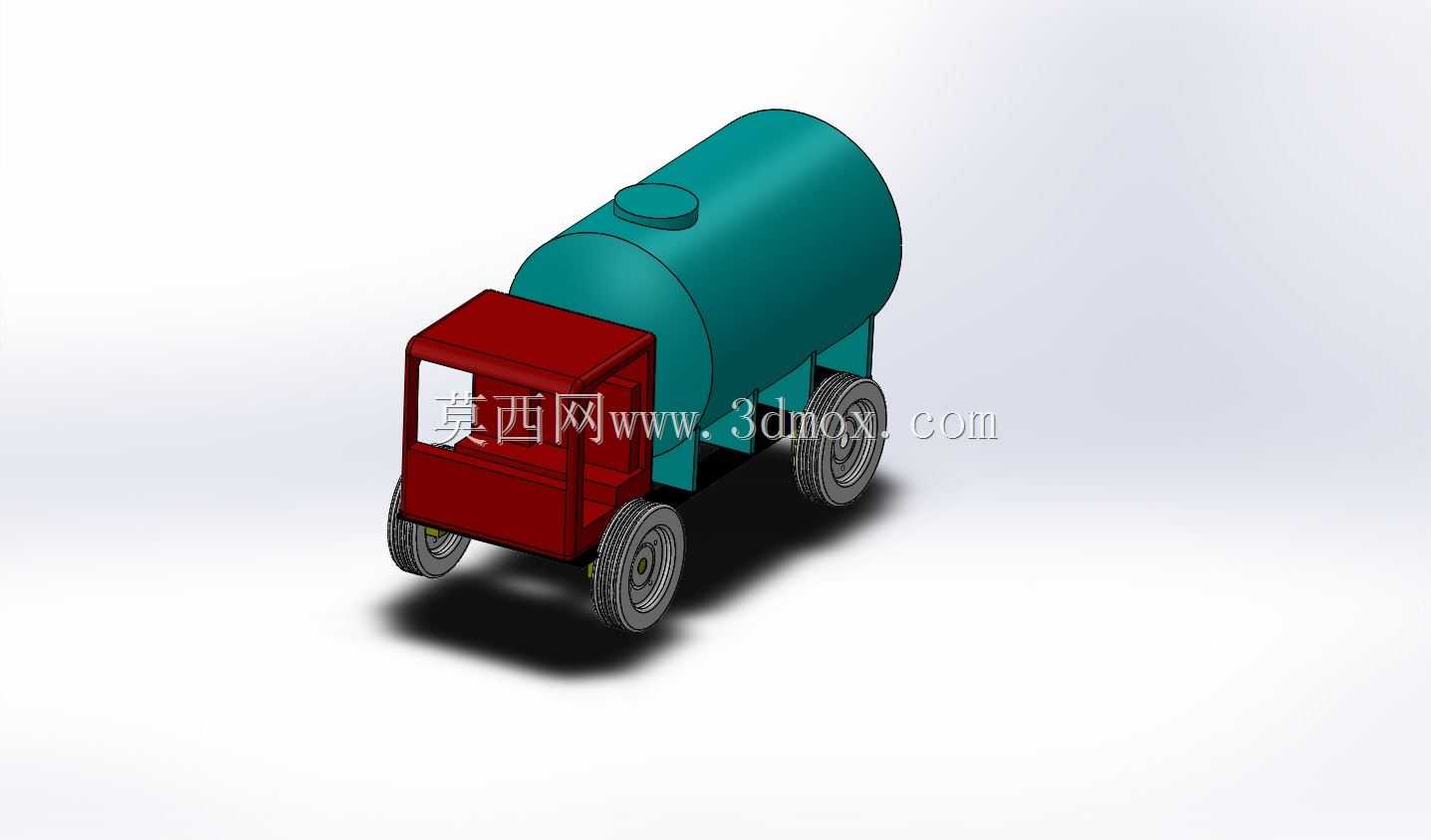

　　这款小型石油运输罐车的三维建模，核心围绕短途成品油转运场景的实际需求展开，区别于长途干线运输的重型油罐车，该车型适配厂区内部转运、乡镇加油站配送、小型工地临时供油等半径不超过50公里的作业场景，解决大型罐车无法进入狭窄厂区、乡村道路的痛点。从结构设计逻辑来看，整车采用平头驾驶室布局，最大化压缩车头长度占比，在有限的整车长度内拓展罐体有效容积，同时缩短转弯半径，适配狭窄道路的通行需求，驾驶室与罐体之间预留150mm的安全间隙，既避免行驶过程中罐体与驾驶室发生磕碰，也为管路、防爆阀的安装预留操作空间。

　　罐体部分采用卧式圆柱形结构，相比方形罐体拥有更优的受力均匀性，运输过程中液体晃动对罐体壁的冲击载荷能沿圆弧面均匀分散，降低局部应力集中导致的焊缝开裂风险，罐体顶部设置直径400mm的人孔与呼吸阀，人孔用于后期检修时人员进入罐体内部清理残渣、检查焊缝，呼吸阀则平衡罐体内外气压，避免装卸油过程中罐内出现正压过载或负压吸瘪的问题，罐体底部设置排污口与卸油口，排污口位于罐体最低点，可完全排空罐内残留的积水与油渣，卸油口搭配快速接头，可直接对接储油罐或加油设备的管路。

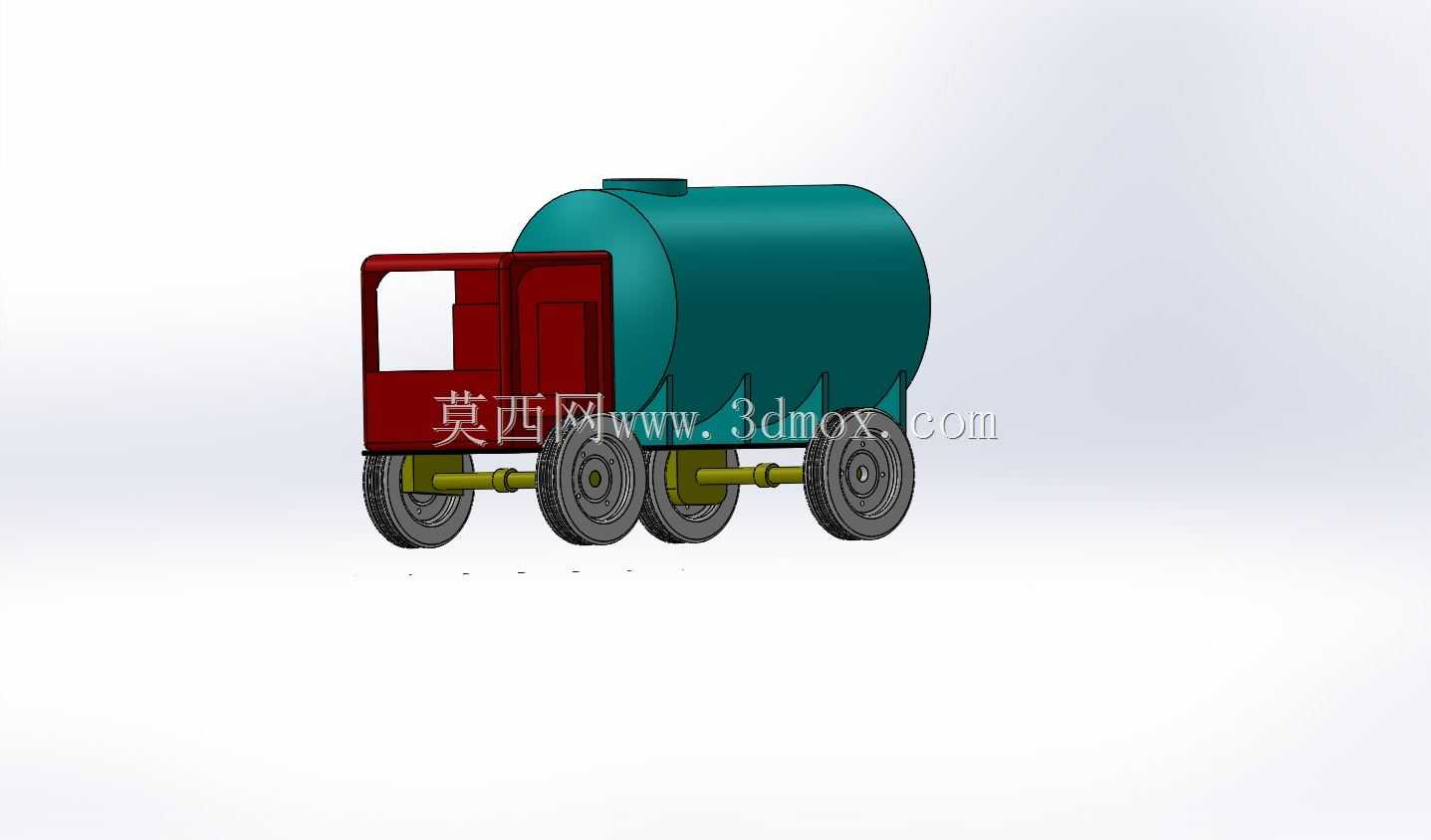

　　行走系统采用前后单桥布局，搭配小直径重载橡胶轮胎，兼顾承载能力与低重心设计，整车重心高度控制在1.2米以内，降低液体晃动带来的侧翻风险，底盘大梁采用槽型钢结构，从驾驶室下方一直延伸到罐体尾部，为罐体提供连续的支撑面，罐体与大梁之间通过8组U型螺栓配合橡胶缓冲垫固定，橡胶缓冲垫可过滤行驶过程中的路面颠簸，避免刚性连接导致的罐体焊缝疲劳开裂。安全结构设计是这类危险品运输车辆的核心重点，整车设置静电导出装置，罐体、底盘、卸油口之间通过铜编织带做等电位连接，末端设置拖地静电带，将行驶、装卸过程中产生的静电及时导入地面，避免静电火花引燃油气；罐体尾部设置防撞梁，厚度达8mm，防止倒车过程中后方障碍物撞击罐体导致泄漏；驾驶室后方设置两个手提式干粉灭火器固定位，满足应急消防需求。从安装边界来看，整车长度控制在4.2米，宽度1.8米，高度2.2米，可通过宽度2米的限宽设施，也可进入标准厂房的大门，罐体有效容积约3立方米，可装载2.5吨左右的汽油或柴油，完全匹配小型站点的单次补油需求。建模过程中对所有管路的走向都做了实际工程层面的校验，卸油管路从罐体底部引出后沿大梁侧面布置，避免被路面凸起物剐蹭，油气回收管路沿罐体顶部布置，与呼吸阀连通，装卸油过程中可将挥发出的油气导回储油罐，减少油气排放的同时降低安全隐患。

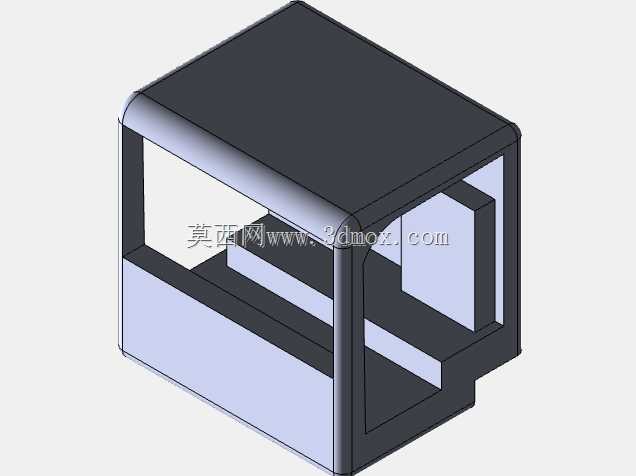

　　不同于展示类模型，该模型的所有结构都参考实际专用车的生产规范设计，各个部件的连接方式、安装位置都符合危险品运输车辆的安全要求，可作为结构设计人员开发小型油罐车的参考模型，也可用于物流场景的仿真演示、危险品运输安全培训的教具使用。在细节处理上，驾驶室的门窗、踏板、后视镜都做了等比例还原，罐体表面的防滑走道、顶部的防护栏也按照实际尺寸建模，防护栏高度300mm，满足人员在顶部操作时的安全防护要求，罐体侧面设置反光标识粘贴位，符合道路运输车辆的标识要求。
