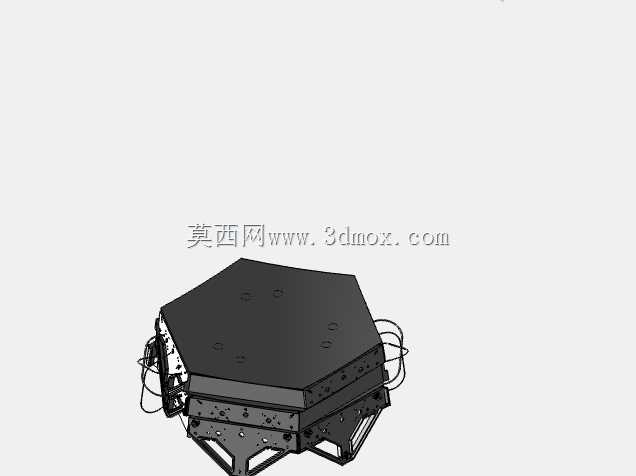

凸轮式电缆锁止释放引脚机构

　　该机构核心依托凸轮偏心转动的行程差实现锁止与释放动作，搭配复位弹簧提供持续的锁止预紧力，整套构件无需额外动力源，纯机械结构即可完成电缆的快速固定与脱开操作，在低压配电柜体内部线束固定、小型通讯设备线缆快拆接口、工业控制终端外接电缆锁止场景中适配性极强，尤其适合需要频繁插拔线缆且要求连接无松脱的作业工位，能有效避免设备运行过程中线缆受拉扯出现接触不良、信号中断的问题。

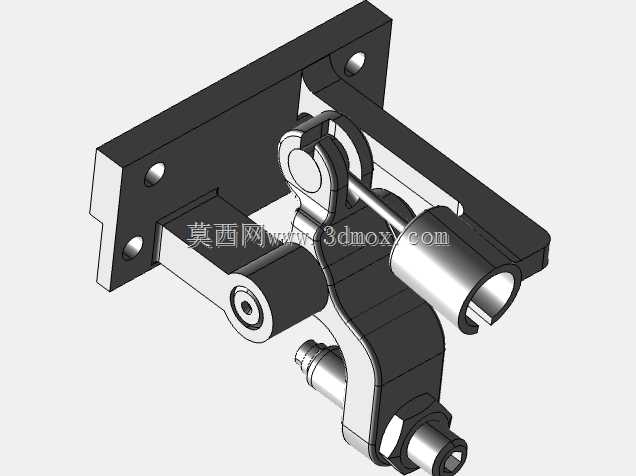

　　从结构设计逻辑来看，主体安装基座采用双侧带安装孔的板式结构，三个安装孔呈三角分布，安装时可通过螺栓直接固定在设备壳体的预设安装位上，安装孔的孔位公差按照IT7级精度设计，能适配常规M3规格的紧固件，基座整体厚度控制在6mm，安装后突出设备壳体表面的高度不超过28mm，不会占用过多设备内部的布线空间，对于内部空间紧凑的小型电控设备十分友好。锁止执行端的凸轮构件采用偏心圆弧轮廓设计，转动行程控制在90度即可完成从锁止到释放的全行程切换，操作时无需额外工具，直接拨动端部的操作杆就能完成动作，凸轮与电缆接触的工作面做了圆弧倒角处理，避免锁止时割伤电缆外绝缘层，接触面上还预留了0.5mm的纹理粗糙度，能增加与电缆外皮的摩擦力，锁止后可承受不小于80N的轴向拉扯力而不出现滑移。

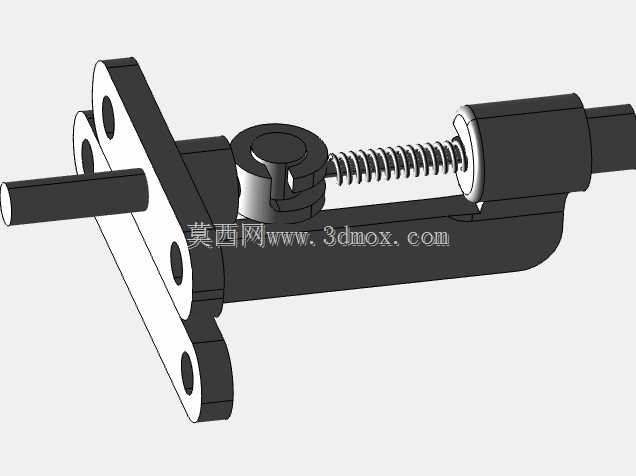

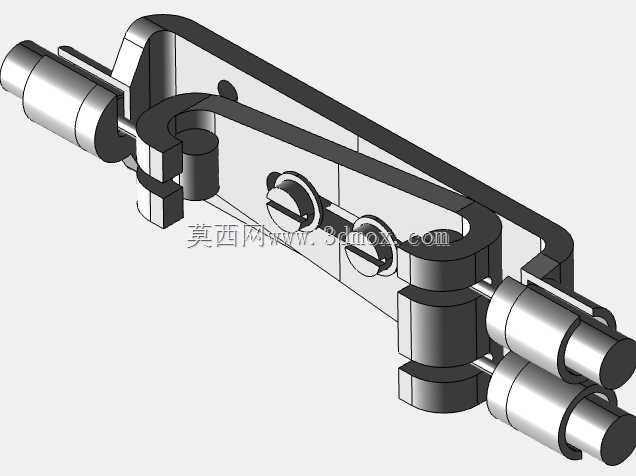

　　复位弹簧套设在滑动导杆上，导杆与基座上的导向孔采用H8/f7的间隙配合，滑动过程无卡滞，弹簧的预压缩量设置为3mm，既能保证锁止状态下凸轮持续压紧电缆，又不会因为压力过大导致电缆外皮被压溃变形，导杆端部的限位挡圈可以限制弹簧的最大压缩行程，避免过载导致弹簧出现塑性变形。整套机构的运动副均做了耐磨处理，凸轮与导杆接触的位置、导向孔内壁都预留了固体润滑涂层的安装余量，无额外润滑油路设计，日常使用无需定期维护，在-20℃到60℃的工作环境温度范围内都能稳定动作，不会因为低温出现弹簧弹力失效、高温出现构件形变卡滞的问题。

　　在实际选型适配时，可根据待固定电缆的外径调整凸轮的偏心距，常规版本适配外径4mm到8mm的圆形电缆，若需要固定更大线径的电缆，仅需更换对应偏心距的凸轮构件，其余基座、导杆、弹簧等零件均可通用，能大幅降低衍生型号的开发成本。机构的操作端伸出长度可根据设备壳体的壁厚做适配调整，安装时从设备壳体内部向外穿出操作杆，端部的操作帽贴在设备外表面，操作人员在设备外部即可直接完成电缆的锁止与释放操作，无需打开设备壳体，大幅提升了现场布线与后期维护的效率。从结构强度校核来看，基座采用冷轧钢板冲压成型工艺，整体刚性满足常规工业场景的抗振动要求，在10-2000Hz的振动频率环境下，锁止状态不会出现松脱，适配大部分工业现场的设备使用工况，不会因为设备自身运行的振动导致线缆松脱断电。
