尼龙底座可旋转调节支撑脚结构设计

　　在各类工业生产设备、自动化输送线体、轻型加工机床以及仓储货架的安装调试场景中，支撑调平部件是决定设备运行稳定性的核心基础零件之一，这类部件需要同时兼顾承重能力、调节便捷性、防滑减震性能以及安装适配性，才能满足不同工况下的设备安装需求。本次设计的尼龙底座调节支撑脚，正是针对轻型到中型工业设备的调平支撑需求开发的结构方案，从实际使用场景的痛点出发完成整体结构设计。

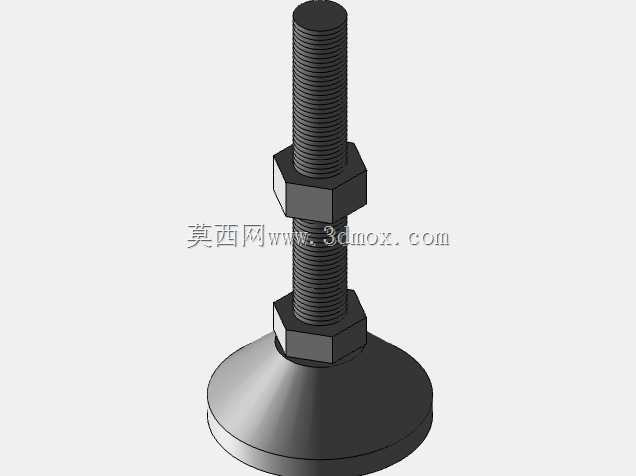

　　从结构组成来看，该支撑脚分为三个核心功能部分：底部的尼龙材质支撑底座、中部的全螺纹调节螺杆、配套的两个锁紧六角螺母。底座采用大直径圆盘式设计，相较于小直径的金属支撑脚，更大的接触面积能够有效降低单位面积的地面压强，避免在环氧地坪、PVC地坪等软性工业地面上压出凹痕，同时尼龙材质本身具备一定的自润滑性与韧性，不会像金属底座那样在拖动设备时刮花地面涂层。底座与螺杆的连接部位采用活动铰接结构，能够实现360度的水平旋转调节，这一设计主要针对地面存在轻微不平整的安装场景：当地面有微小坡度或者局部凸起时，底座可以自动贴合地面接触面，不会出现螺杆垂直但底座边缘悬空的情况，保证支撑力均匀分布在整个底座圆盘上，避免局部应力集中导致底座开裂或者支撑失稳。

　　螺杆部分采用标准公制全螺纹结构，螺纹段长度覆盖了常用的调节行程范围，能够满足不同安装高度的设备调平需求。在实际设备安装过程中，操作人员可以先将两个锁紧螺母旋至螺杆上部，再将螺杆旋入设备底部的预设螺纹安装孔内，通过旋转螺杆调整伸出长度，待设备整体调平完成后，将下方的锁紧螺母向下旋紧至底座上端面，上方的锁紧螺母向上旋紧至设备安装板的下端面，通过双螺母对顶的方式实现螺纹副的锁止，避免设备运行过程中因为振动导致螺杆回转，出现支撑高度变化、设备倾斜的问题。这种双螺母锁止的结构是机械调平结构中经过长期验证的可靠方案，不需要额外增加防松垫片或者螺纹胶，后期需要重新调整水平时，只需要松开两个螺母即可重新调节，维护操作十分便捷。

　　底座的下表面集成了橡胶防滑脚垫，这一设计细节主要针对两个核心使用痛点：一是工业车间地面难免存在少量油污、切削液残留，光滑的尼龙底座在这类湿滑地面上容易出现滑移，橡胶材质的摩擦系数远高于尼龙，能够大幅提升支撑脚与地面之间的静摩擦力，避免设备运行时因为振动产生位置偏移；二是设备运行过程中产生的振动会直接通过刚性支撑传递到地面，引发地面共振或者产生结构传声，橡胶脚垫本身具备良好的阻尼特性，能够吸收大部分中高频振动，既可以降低设备运行的振动传递，提升设备本身的运行精度，也能减少振动产生的噪音，改善车间作业环境。

　　从安装边界尺寸来看，该支撑脚的底座直径适配常规轻型设备的支撑受力需求，单脚额定承载能力能够满足单工位自动化设备、轻型皮带输送机、中型仓储货架等产品的承重要求，不会出现底座变形或者螺杆弯曲的问题。螺杆的螺纹规格选用通用标准件规格，在设备设计阶段不需要单独定制特殊的安装螺纹孔，直接采用标准攻丝参数即可加工安装位，能够降低设备的整体加工成本，同时后期维护更换时也可以快速采购同规格的标准配件，不需要专门定制替换零件。

　　在实际选型应用过程中，这类支撑脚通常用于对水平度有一定要求，但不需要高精度微调整的设备场景，比如车间内的装配工作台、物料周转架、小型包装设备、电子生产流水线等，相较于重型铸铁支撑脚，尼龙底座的重量更轻，整机组装时的搬运安装劳动强度更低，同时尼龙材质本身具备不错的耐腐蚀性，在潮湿或者有弱腐蚀介质的生产场景中，不会像金属底座那样出现生锈腐蚀的问题，使用寿命更长。设计过程中也充分考虑了安装操作的人机工程特性，六角螺母的尺寸选用标准扳手适配规格，操作人员使用普通的活动扳手或者开口扳手就可以完成锁紧调节操作，不需要配备专用工具，降低了现场安装的工具要求。

　　整体结构没有多余的复杂零件，所有组成部件都可以通过常规加工工艺批量生产，制造成本可控，同时结构可靠性经过实际工况验证，能够长期在车间环境下稳定工作，不需要频繁的维护更换。在三维建模过程中，各零件的配合公差按照通用机械设计标准选取，螺纹配合采用间隙配合保证调节顺畅，铰接部位的间隙控制在合理范围内，既保证旋转灵活，又不会出现过大的旷量影响支撑稳定性，模型的各特征参数都可以直接导出用于生产加工图纸的绘制，能够直接为结构设计人员的选型和出图提供参考。
