大胖瓶前置过滤装置结构设计

　　做民用净水、小型工业循环水配套结构设计的工程师，对这类大胖滤瓶结构肯定不陌生，这次拆解的这款20寸规格的滤瓶结构，是前置过滤段非常常用的核心承压部件，很多人做水路系统选型的时候容易只盯着滤芯参数，忽略滤瓶本身的结构设计对安装、运维、承压寿命的影响，刚好借这个三维模型把实际工程里要注意的点捋清楚。

　　先讲实际应用场景，这类滤瓶不是只用来做家用入户前置净水的，在小型工业冷却水循环、商用净水设备、园林灌溉前置除杂、养殖水路预处理这些场景里用得非常多，核心作用就是在水路前段拦截大颗粒杂质——比如泥沙、铁锈、胶体、大体积悬浮物，避免后面的精密滤芯、阀门、泵体被杂质卡滞或者磨损，属于整个水路系统里的第一道防护结构，很多系统故障追根溯源，都是前段过滤没做好，杂质进到后端精密部件里导致的。

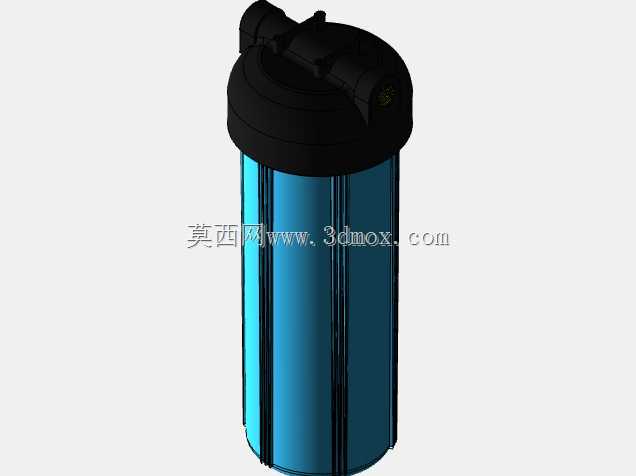

　　从功能特性来看，这款滤瓶采用上盖下筒的分体式密封结构，上盖集成了进出水接口，从模型上能看到接口是侧出式的内螺纹结构，这种设计的好处是安装的时候不用拆动瓶身就能对接管路，换滤芯的时候只需要拧开下瓶体，操作空间要求比顶进顶出的结构小很多。上盖顶部的旋钮结构是排气+泄压用的，很多新手安装的时候容易忽略这个结构，滤瓶初次通水的时候如果不排掉内部空气，会形成气阻，导致水流量不足，甚至在水锤作用下让瓶体承受额外的压力冲击，时间长了密封位置容易漏。瓶身采用加强筋竖向排布的结构，不是单纯为了好看，透明或者半透明的瓶身如果没有竖向加强筋，长期带压运行很容易出现蠕变变形，尤其是在水温偏高的工况下，加强筋能大幅提升瓶身的环向刚度，避免承压后鼓胀。

　　再讲设计思路，整个结构的核心矛盾是承压可靠性和运维便捷性的平衡。首先密封结构，上盖和瓶身的连接采用旋压式密封，配合O型圈做端面密封，这种结构比法兰螺栓连接的拆装速度快很多，不需要工具就能徒手拧开（实际工程里会用专用扳手加力，避免漏水），密封槽的位置设计在上盖内侧，瓶身的唇边压入密封槽后，水压越大，密封面压得越紧，属于自紧式密封的一种，比靠螺纹预紧力压密封的结构可靠性高很多，不会因为运行一段时间螺纹松动就漏水。然后是接口的位置设计，进出水口在同一水平面上，中心距是固定的标准尺寸，不管是接PPR管还是PVC管，都能直接对接标准的管路接头，不用额外做变径或者偏移调整，安装的时候能省很多现场配管的功夫。瓶身底部做了圆弧过渡，没有直角死角，排污的时候杂质不会积在底部角落里，打开底部排污阀（部分同规格产品会配，这个模型里没做排污口结构，属于基础款）的时候能把沉积的杂质彻底冲干净。

　　关于外形尺寸和安装边界，这款是20寸规格的大胖滤瓶，瓶身外径大概120mm左右，总高度不含接口大概520mm，进出水口是1寸内螺纹，安装的时候要预留足够的操作空间：首先是瓶身下方要留至少300mm的空间，方便换滤芯的时候把瓶身整个拧下来拿出来，不能把滤瓶装在离地面或者下方设备太近的位置，不然后期换滤芯根本操作不了。然后是左右方向，进出水管路要留至少100mm的直管段，不要直接在接口位置接弯头，不然水流阻力会变大，而且接口处承受的弯矩太大，长期运行容易裂。墙面安装的话，配套的挂架要固定在承重墙上，满水加上滤芯的重量大概有10公斤左右，不能固定在轻质隔墙或者吊顶龙骨上，不然掉下来会泡坏周边设备。另外要注意安装环境温度，这类滤瓶的瓶身一般是AS或者PET材质，不能装在室外冻裂的环境里，也不能通超过45度的热水，不然瓶身强度会快速下降，容易爆瓶。

　　实际做结构选型的时候还要注意，这款滤瓶适配的是20寸大胖滤芯，不管是PP棉、活性炭还是复合滤芯，只要是标准20寸大胖尺寸的都能装，通用性很强，但是不要用普通20寸标准直径的滤芯，不然装进去之后周围会有旁通间隙，水不经过滤芯直接流过去，过滤就失效了。还有上盖的材质一般是增强PP，厚度要足够，螺纹位置不能有缩痕，很多劣质滤瓶上盖螺纹位置做的薄，拧的时候稍微用力就裂，这个模型里的上盖在螺纹位置做了加厚处理，筋位一直延伸到接口位置，承压能力能到10公斤左右，满足普通民用和小型工业水路的压力要求。

　　很多刚做水路设计的工程师容易把这类滤瓶当成标准件随便选，实际上不同厂家的滤瓶密封尺寸、接口中心距、瓶身长度都有细微差别，后期替换的时候如果尺寸不对，根本装不上，所以建模的时候把安装尺寸、配合位置做准确，后期出工程图、做BOM清单的时候才不会出错，现场安装也不会出现配管对不上的问题。另外做装配仿真的时候，要模拟拧开瓶身的动作，确认瓶身旋转的时候不会和周边的管路、支架干涉，很多人设计的时候只看静态装配位置，没考虑运维时候的动作空间，最后装完才发现换滤芯要拆周边的管子，非常麻烦。
