电源变压器用U型紧固螺栓结构设计

　　在电力输配、工业电控设备的装配场景里，U型螺栓是变压器铁芯、绕组与安装机架之间实现可靠连接的核心紧固构件，这类零件看似结构简单，实则直接决定了电源变压器在长期运行、受振动与温度交变影响下的结构稳定性，一旦选型或设计匹配度不足，很容易出现绕组移位、铁芯松动，进而引发设备噪音增大、绝缘层磨损甚至电气故障。从实际工程应用来看，电源变压器的安装场景多存在于户外配电柜、工业设备内置供电模块、楼宇配电间等位置，部分场景还会伴随设备运行带来的持续微幅振动，以及环境温变带来的金属热胀冷缩，这就要求配套的U型螺栓在结构设计上必须兼顾夹持力、安装适配性与长期使用的抗疲劳性能。

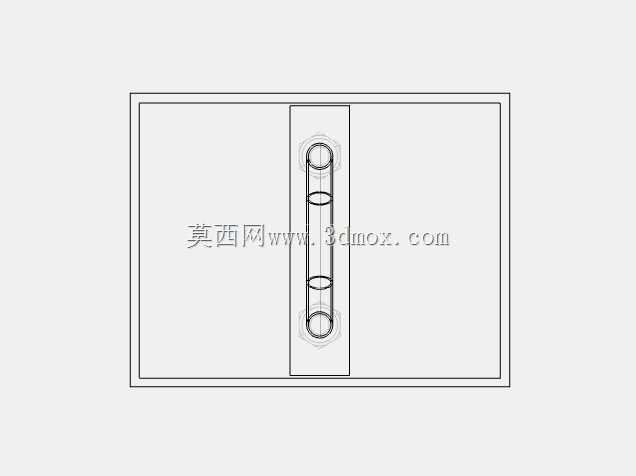

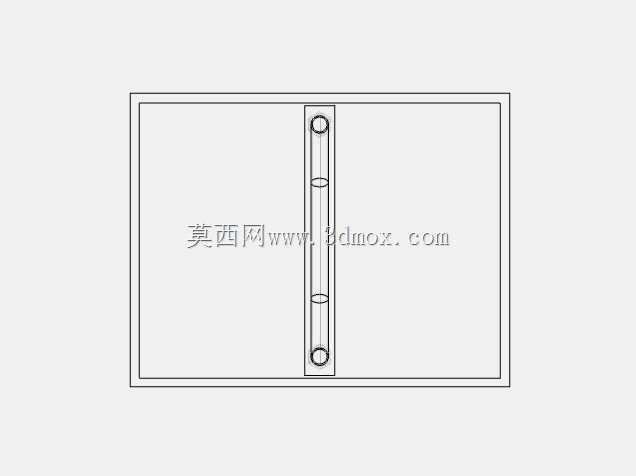

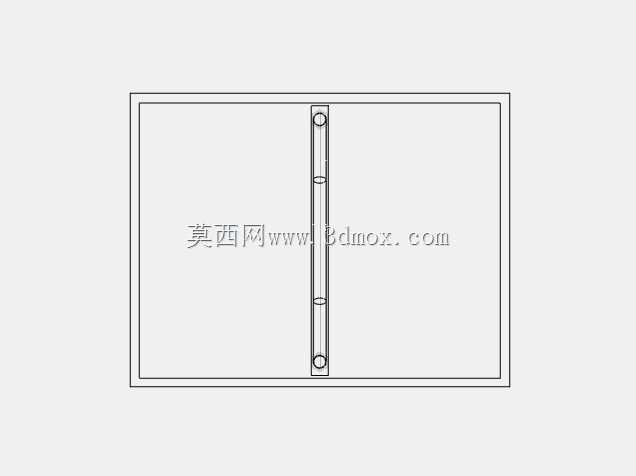

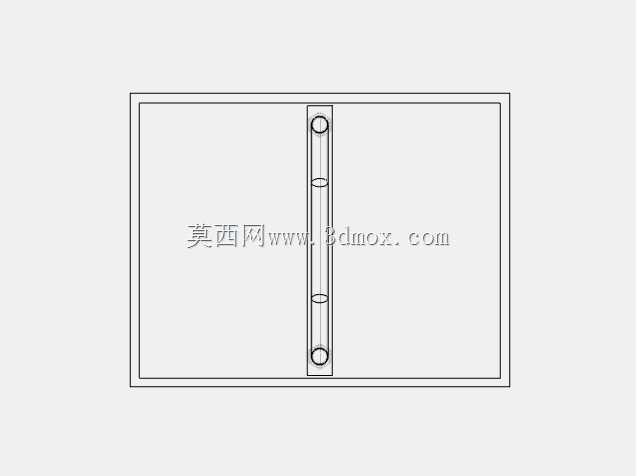

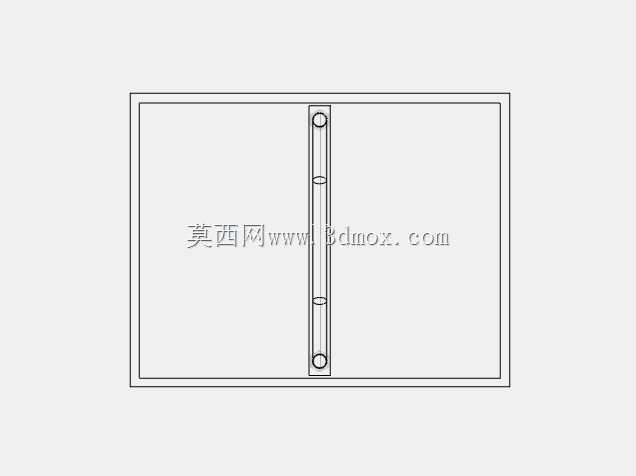

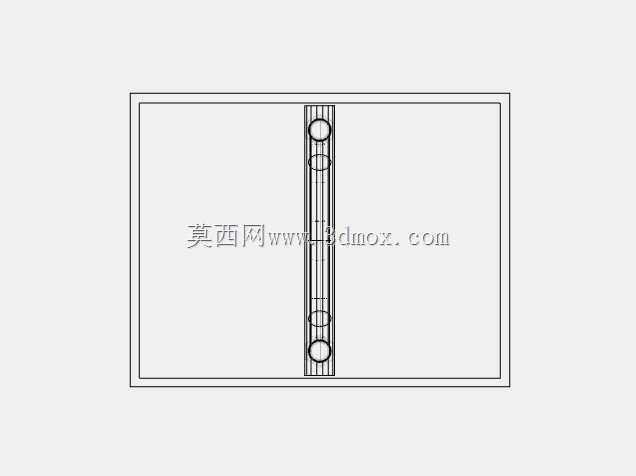

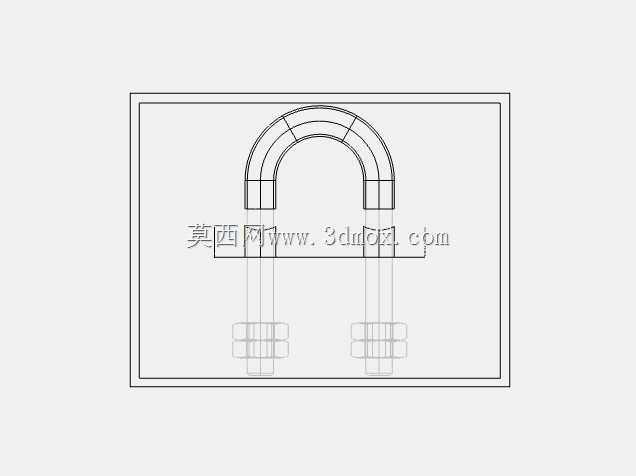

　　这款U型螺栓的整体结构采用对称U形弯制构型，两个平行的直杆段末端预留螺纹结构，配合平垫、弹垫与六角螺母即可实现对被夹持构件的环抱式固定，区别于普通直板螺栓的单侧压紧固定方式，U型结构可以完整环抱圆形或矩形的安装梁、变压器固定支脚，受力分布更均匀，不会出现单侧应力集中导致的构件变形问题。设计过程中首先要匹配电源变压器的安装边界尺寸，U型的内净宽尺寸需要略大于被夹持的安装梁或者变压器固定座的宽度，预留0.2到0.5毫米的安装间隙，既方便现场装配时顺利卡入安装位，又不会因为间隙过大导致紧固后出现横向窜动；U型弯的圆弧过渡段采用大圆角设计，避免弯制过程中出现应力集中导致的金属纤维断裂，同时圆弧段的内径要匹配被环抱构件的外形，如果是固定圆形的安装导杆，圆弧内径与导杆外径的公差控制在H8/f7的配合区间，保证贴合面积足够，紧固后不会出现点接触导致的压痕或者滑移。直杆段的长度设计需要综合考虑被夹持构件的总厚度、垫片厚度、螺母拧紧所需的螺纹啮合长度，通常末端要露出螺母2到3个螺距，既保证螺纹啮合强度足够，又不会因为多余螺杆过长占用变压器内部的电气安全间隙，避免引发绝缘距离不足的问题。螺纹段采用标准公制粗牙螺纹，粗牙螺纹的螺距更大，抗松动性能更适合有振动的变压器运行场景，螺纹加工的精度控制在6g级，保证与标准螺母的互换性，不需要定制专用配件，现场运维更换时可以直接采购标准紧固件完成替换。

　　从安装流程的角度考虑，这款U型螺栓在装配时不需要在被夹持的安装梁或者变压器支脚上打孔，直接环抱构件后在另一侧通过螺母锁紧即可，不会破坏原有安装构件的结构强度，尤其适合变压器这类已经完成铁芯、绕组装配，不允许在本体上额外钻孔加工的设备装配场景。在材料选型的匹配设计上，这类用于电源变压器的U型螺栓通常会根据使用环境选择对应的材质，普通室内干燥环境采用碳钢镀锌处理即可满足防锈与强度要求，户外潮湿或者有腐蚀介质的场景则可以选用不锈钢材质，设计时已经预留了不同材质对应的强度余量，不管是采用4.8级碳钢还是304不锈钢，杆径的尺寸都能满足变压器满载运行时的紧固力要求，不会出现螺杆拉伸变形或者断裂的问题。

　　另外在结构细节上，U型的两个直杆段保持严格的平行度公差，控制在每100毫米长度偏差不超过0.1毫米，避免锁紧时出现螺母偏斜，导致受力不均；弯制成型后会进行去应力退火处理，消除冷弯过程中产生的内应力，避免长期使用过程中出现应力松弛导致的紧固力下降。实际选型使用时，技术人员只需要确认自身变压器安装位的夹持梁尺寸、所需的紧固力大小，即可匹配对应的规格，不需要再进行额外的结构修改，三维模型的尺寸完全按照实际加工公差构建，可以直接导入装配体中完成干涉检查，模拟实际锁紧状态下的结构位置，提前排查安装间隙不足、与周边电气构件干涉的问题，大幅减少现场装配时的修配工作量。
