1:1比例星链家用网络路由器结构设计

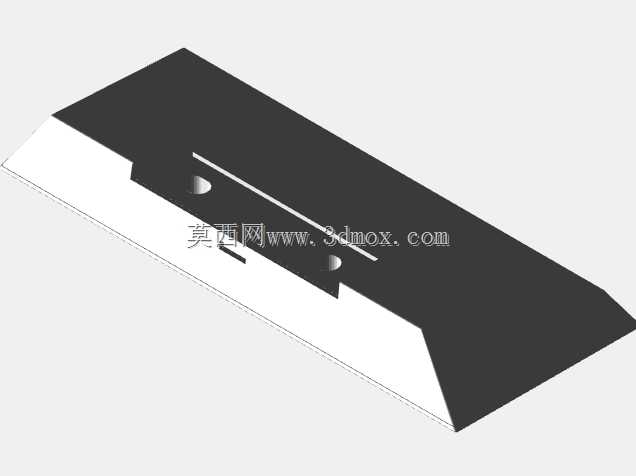

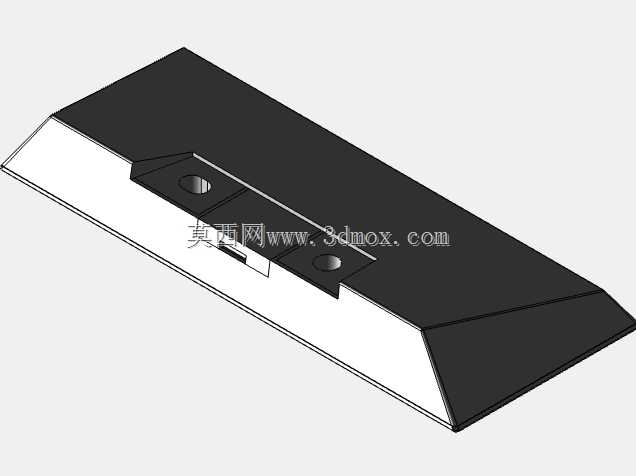

　　做这款星链路由器的三维结构时，最先要锚定的是家用桌面部署的实际场景——多数用户会把设备放在客厅电视柜、书房书桌边缘，或是弱电箱旁的开放置物区，这就要求外壳不能有尖锐棱角，避免日常走动剐蹭，同时底部的支撑面要做足够的静摩擦系数设计，防止擦拭桌面时设备滑落。从功能实现层面看，这款设备承担的是星链地面终端与家庭内网的信号中转职责，顶部预留的两个安装孔位，是为内置天线模块的馈线穿接预留的通道，孔位周边做了0.8mm的凸台结构，既可以强化壳体局部强度，避免安装馈线时壳体开裂，也能在装配时给密封胶圈留出压合余量，减少日常落灰、少量泼溅液体渗入内部电路板的风险。

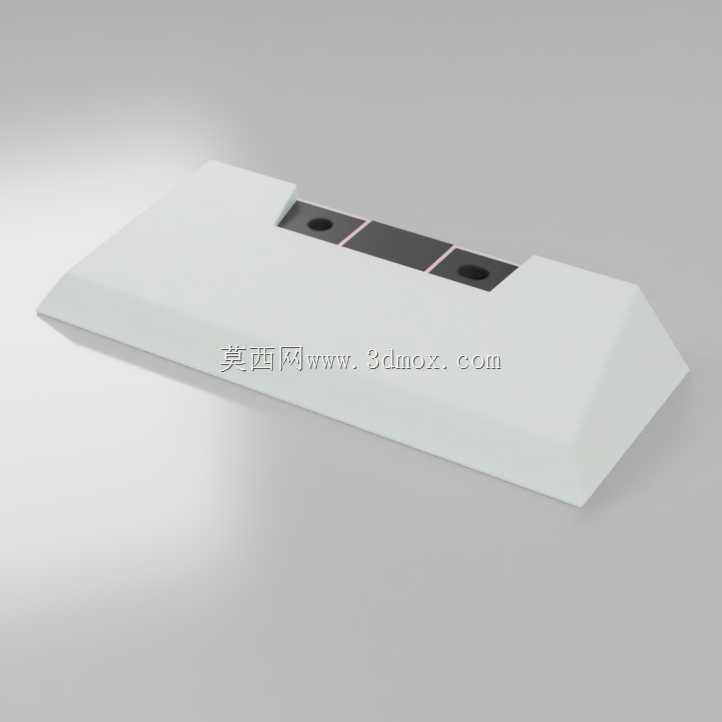

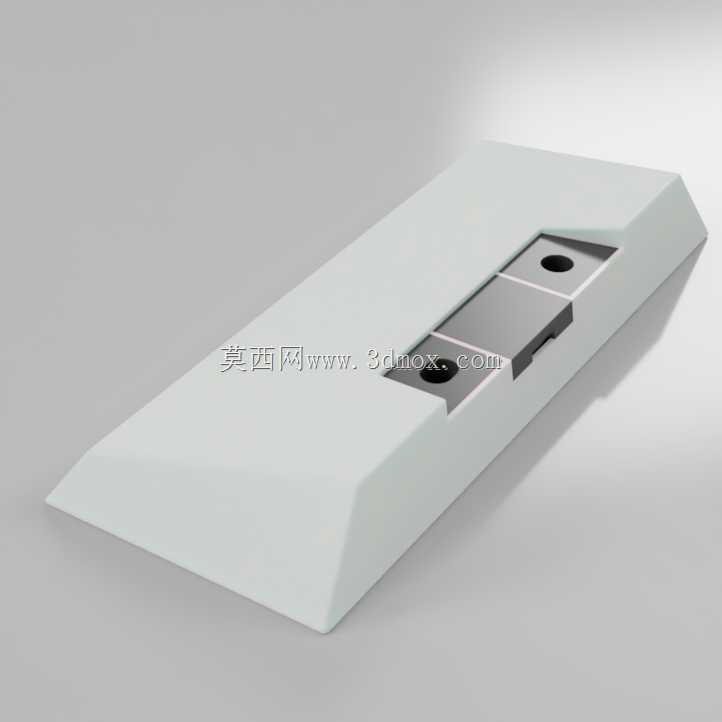

　　外形设计上采用了低斜切的楔式造型，并非单纯为了视觉效果，实际是兼顾了内置天线的信号辐射角度——斜向上的壳体上沿刚好匹配内置全向天线的主辐射方向，不会因为金属壳体的屏蔽效应造成信号覆盖死角，同时斜切面可以减少桌面灯光的直射反光，用户日常观察设备状态指示灯时不会出现眩光。整体比例严格按照1:1实物还原，壳体壁厚控制在2.2mm，采用ABS+PC混合材质的注塑工艺预留，所有的卡扣连接位都做了0.3mm的装配间隙，避免批量生产时出现注塑缩痕、装配卡滞的问题。

　　安装边界方面，设备底部的四个隐形支撑脚高度设定为3mm，既可以保证设备底部与桌面之间留有足够的散热风道间隙，让内部工作产生的热量通过自然对流散出，也不会因为支撑脚过高导致设备整体重心上移，增加意外触碰倾倒的概率。侧面的过渡圆角统一做R12处理，和家居环境的融合度更高，不会像传统工业级网络设备那样棱角生硬。内部的筋位布局完全按照电路板的固定点位设计，主控芯片对应的壳体位置预留了导热硅胶垫的接触平面，不需要额外加装散热风扇就能满足长时间连续工作的散热需求，也避免了风扇运转产生的噪音影响居家使用体验。

　　从结构设计的细节考量，设备的接口区域全部隐藏在背部的斜切面下方，日常正面观察不会看到裸露的线材，保持桌面视觉整洁，接口周边的壳体做了加厚处理，频繁插拔网线、电源线时不会因为外力拉扯造成接口松脱或是壳体开裂。顶部的两个深色装饰条实际是状态指示灯的柔光罩，采用半透明磨砂PC材质，指示灯点亮时光线会均匀漫射，不会出现局部亮斑，夜间使用时也不会因为光线刺眼影响休息。整个壳体的分模线设置在底部与侧墙的交接位置，日常使用视角完全看不到分模线痕迹，外观完整性更好，同时也简化了注塑模具的结构，降低生产过程中的脱模难度，减少批锋、飞边的后期处理工作量。

　　在实际的场景适配中，这款设备的整体宽度控制在220mm以内，深度180mm，即使是小户型的狭窄书桌也能轻松放置，不需要额外预留过大的安装空间。壳体表面采用细晒纹处理，不容易残留指纹和日常使用的划痕，长期使用也能保持外观整洁。内部的走线槽全部做了圆角过渡，避免组装时线材被锐边割破绝缘层，所有的固定柱都做了火山口设计，锁付螺丝时不会造成壳体表面出现缩痕。天线区域的壳体内部没有设置金属加强筋，完全采用塑料筋位支撑，避免金属结构对无线信号产生屏蔽，影响网络传输的稳定性。
